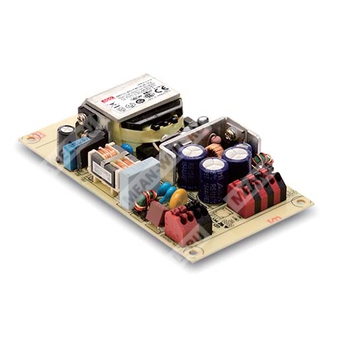

IDPC-45-500 - 45-ваттный источник питания постоянного тока для светодиодов с выходом 500 мА.
Модель IDPC-45-500 относится к серии IDPC-45 — это печатный модульный LED-драйвер переменного/постоянного тока с постоянным током на выходе, предназначенный для непосредственного питания светодиодных модулей в режимах промышленного и архитектурного освещения.
Назначение
Источник питания обеспечивает стабилизированный ток 500 мА при работе от сети 90 ~ 295 В AC или 127 ~ 417 В DC, поддерживает работу в режиме постоянного тока и рассчитан на светодиодные системы, где требуется точная токовая стабилизация, высокий коэффициент мощности и возможность регулирования яркости.
Расшифровка партномера
| Элемент партномера | Расшифровка |
|---|
| IDPC | Серия источников питания для светодиодов |
| 45 | Номинальная мощность 45 Вт |
| 500 | Номинальный выходной ток 500 мА |
Особенности
- Режим выхода с постоянным током.
- Бестрепетная схема работы.
- Печатная плата как конструктивное исполнение.
- Встроенная функция активной коррекции коэффициента мощности.
- Функция 2 в 1 диммирования: 0 ~ 10 В DC и ШИМ 10 В.
- Вариант с дополнительным выходом постоянного тока 12 В, 50 мА для исполнения A.
- Вариант с управлением DALI для исполнения DA.
- Мощность холостого хода менее 0,5 Вт для Blank-Type.
- Потребление в режиме ожидания менее 0,5 Вт для DA-Type.
- Работа без вентилятора.
- 3-классная изоляция по силовой части не заявлена; указано изоляционное напряжение 3,75 кВ AC между входом и выходом.
Области применения
- Панельное светодиодное освещение.
- Прожекторное светодиодное освещение.
- Внутреннее светодиодное освещение.
Описание
Серия IDPC-45 представляет собой источник питания для светодиодов мощностью 45 Вт в формате печатного модуля, работающий в режиме постоянного тока. Модель IDPC-45-500 рассчитана на номинальный выходной ток 500 мА и предназначена для прямого питания светодиодных цепей без дополнительного драйвера на стороне нагрузки.
Устройство работает от универсального сетевого диапазона 90 ~ 295 В AC и допускает питание от постоянного напряжения 127 ~ 417 В DC. Для модели 500 мА указана выходная мощность 45 Вт, постоянный токовый регион 54 ~ 90 В и максимальное напряжение холостого хода 115 В.
Благодаря встроенной активной коррекции коэффициента мощности и заявленному КПД до 85% устройство подходит для энергоэффективных светодиодных систем. Встроенное регулирование яркости реализовано через интерфейс DIM+ и DIM- с использованием входного сигнала 0 ~ 10 В DC либо 10 В PWM. Для исполнения DA доступен интерфейс DALI.
Режим работы в области постоянного тока ограничивает выходное напряжение в зависимости от конфигурации светодиодной нагрузки. При выходе за пределы рабочей области срабатывает защитный режим hiccup с автоматическим восстановлением после устранения причины отказа для исполнения DA и перезапуском питания для остальных исполнений.
Структура модели
| Признак | Значение |
|---|
| Серия | IDPC-45 |
| Исполнение | Blank-Type или DA-Type, в зависимости от модификации |
| Наличие дополнительного выхода | Для исполнения A предусмотрен дополнительный выход постоянного тока 12 В, 50 мА |
Выход
| Параметр | Значение для IDPC-45-500 |
|---|
| Номинальный выходной ток | 500 мА |
| Номинальная выходная мощность | 45 Вт |
| Допуск по току | ±7,0% |
| Константный токовый регион | 54 ~ 90 В |
| Максимальное напряжение холостого хода | 115 В |
| Пульсации выходного тока | Не более 5% от номинального тока |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 295 В AC, 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | Более 0,95 при 115 В AC, более 0,92 при 230 В AC, более 0,9 при 277 В AC при полной нагрузке |
| КПД | 85% |
| Входной ток | 0,4 А при 230 В AC |
| Пусковой ток | Холодный старт 30 А, длительность импульса 100 мкс, измерение при 50% Ipeak на 230 В AC; по NEMA 410 |
| Ток утечки | Менее 0,75 мА при 277 В AC |
| Максимальное число блоков на автоматическом выключателе 16 А | 32 шт. для выключателя типа B / 32 шт. для выключателя типа C при 230 В AC |
Защита
| Параметр | Значение |
|---|
| Короткое замыкание | Режим hiccup; автоматическое восстановление после устранения неисправности для DA-Type; перезапуск питания для остальных типов |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | Ta = -20 ~ +40 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 40 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. на осях X, Y, Z |
Электрическая прочность и безопасность
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход - выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход - выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004 |
| Стандарты DALI | Соответствие IEC62386-101, 102 для исполнения DA-Type |
ЭМС
| Параметр | Значение |
|---|
| Излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, устойчивость к импульсным перенапряжениям линия-линия 1 кВ, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF | 3710,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 434,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 120 × 66,5 × 25 мм |
| Масса | 0,14 кг |
| Упаковка | 81 шт. / 12,5 кг / 1,32 куб. фута |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы управления светодиодным модулем».
- При низком входном напряжении может потребоваться снижение нагрузки. Подробности см. в разделе «Статическая характеристика».
- Время установки измеряется при первом холодном запуске. Повторное включение и выключение драйвера может увеличить время установки.
- Дополнительный выход 12 В будет повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в области постоянного тока или если на выходе отсутствует нагрузка.
- Драйвер рассматривается как компонент, применяемый совместно с конечным оборудованием. Так как ЭМС зависит от полной установки, производителю конечного изделия необходимо повторно подтверждать соответствие ЭМС-директиве для собранного оборудования.
- Версия с DALI не поддерживает бит 1: Lamp failure в статусе запроса 144 стандартного протокола DALI.
- Для соответствия последним требованиям ErP данный источник питания может использоваться только после выключателя и не должен быть постоянно подключён к сети.
Подключение и исполнение
| Обозначение клемм | Назначение |
|---|
| TB1 | Вход сети переменного тока: ACL, ACL, ACN, ACN |
| TB2 для IDPC-45 | DIM+(DA+), DIM-(DA-), Vo+, Vo- |
| TB2 для IDPC-45A | DIM+, DIM-, Vo+, Vo-, AUX+, AUX- |
Принцип работы
Устройство работает по схеме импульсного преобразователя с выпрямителем на входе, фильтром электромагнитных помех, силовым ключом, высокочастотным трансформатором, выходным выпрямителем, цепью ограничения тока, контуром измерения и управлением PWM/PFC. Рабочая частота преобразования указана как 70 кГц.
В области постоянного тока выходной ток стабилизируется, а напряжение на нагрузке определяется конфигурацией светодиодной цепочки. При этом важно соблюдать допустимый диапазон выходного напряжения для данной модели.
