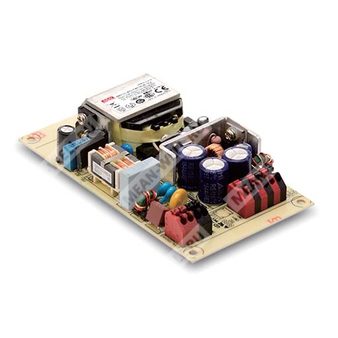

IDPC-45-700 - 45-ваттный светодиодный драйвер постоянного тока для светодиодных светильников и прожекторов.
Расшифровка партномера
| Позиция | Расшифровка |
| IDPC | Серия светодиодных драйверов постоянного тока |
| 45 | Номинальная выходная мощность 45 Вт |
| 700 | Номинальный выходной ток 700 мА |
Назначение и особенности
Серия IDPC-45 представляет собой PCB-тип AC/DC драйвера для светодиодов с режимом стабилизации тока и выходом без мерцания. Компонент рассчитан на питание светодиодных модулей от сети переменного и постоянного тока в широком диапазоне входных напряжений. Для данной модификации выходной ток составляет 700 мА, что соответствует среднему по ряду варианту исполнения.
Изделие относится к источникам питания с активной коррекцией коэффициента мощности и предназначено для применения в системах светодиодного освещения. Конструктивное исполнение — печатная плата, без корпуса, для интеграции в конечное оборудование.
Функциональные возможности
- Режим стабилизации выходного тока.
- Бесмерцательная работа.
- Исполнение на печатной плате.
- Встроенная активная коррекция коэффициента мощности.
- Низкое энергопотребление на холостом ходу.
- Поддержка 2-в-1 диммирования.
- Поддержка DALI в модификациях DA-типа.
- Наличие варианта с вспомогательным выходом постоянного тока.
Применение
- Панельное светодиодное освещение.
- Прожекторное светодиодное освещение.
- Внутреннее светодиодное освещение.
Расшифровка типа
| Тип | Функция |
| Blank | 2-в-1 диммирование: 0–10 В постоянного тока и ШИМ 10 В |
| DA | Технология управления DALI |
Основные параметры
| Параметр | Значение |
| Номинальный выходной ток | 700 мА |
| Номинальная выходная мощность | 44,8 Вт |
| Диапазон постоянного тока | 38–64 В |
| Напряжение холостого хода, максимум | 84 В |
| Допуск по току | ±7,0% |
| Пульсации выходного тока | Не более 5% от номинального тока |
| Рабочая температура | Ta = -20…+40 °C |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–295 В переменного тока, 127–417 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 115 В AC, PF > 0,92 при 230 В AC, PF > 0,9 при 277 В AC при полной нагрузке |
| КПД, тип. | 85% |
| Потребляемый ток | 0,4 А при 230 В AC |
| Пусковой ток, тип. | 30 А, cold start, twidth = 100 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
| Время установления | 1200 мс при 115 В AC |
| Максимум источников на автомате 16 А | 32 шт. при автомате типа B / 32 шт. при автомате типа C при 230 В AC |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 700 мА |
| Номинальная выходная мощность | 44,8 Вт |
| Диапазон постоянного тока | 38–64 В |
| Напряжение холостого хода, максимум | 84 В |
| Токовые пульсации | Не более 5% от номинального тока |
| Тип выхода | Одноканальный источник постоянного тока |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим hiccup; автоматическое восстановление после устранения неисправности для DA-типа; перезапуск питания для остальных типов |
Диммирование
| Параметр | Значение |
| Метод управления | 2-в-1 диммирование: 0–10 В DC или ШИМ 10 В |
| Диапазон частоты ШИМ | 300 Гц – 3 кГц |
| Минимальный уровень диммирования | Около 8% |
| Уровень выхода при 0 В или 0% ШИМ | 0% |
Вспомогательный выход постоянного тока
| Параметр | Значение |
| Наличие | Нет для модификации IDPC-45-700 |
| Примечание | DALI-версия доступна только для моделей без вспомогательного выхода постоянного тока |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, light industry level; перенапряжение линия-линия: 1 кВ; EAC TP TC 020 |
| DALI-стандарты | IEC62386-101, IEC62386-102 для DA-типа |
Эксплуатационные условия
| Параметр | Значение |
| Относительная влажность при работе | 20–90% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3710,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 434,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 120 × 66,5 × 25 мм |
| Масса | 0,14 кг |
| Упаковка | 81 шт. / 12,5 кг / 1,32 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Требования к режиму работы светодиодного модуля см. в разделе о методах управления светодиодным модулем.
- При низком входном напряжении может потребоваться снижение нагрузки; подробности см. в разделе статической характеристики.
- Время установления измерено при первом холодном запуске. Повторное включение/выключение может увеличивать время установления.
- Вспомогательный выход 12 В может быть повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в режиме стабилизации тока или при отсутствии нагрузки.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Из-за влияния полной установки конечный производитель должен повторно подтвердить соответствие требованиям ЭМС на готовом изделии.
- Версия DALI не поддерживает бит 1 «Lamp failure» в запросе статуса 144 стандарта DALI.
- Для выполнения требований ErP данное светодиодное питание должно применяться только после выключателя и не должно быть постоянно подключено к сети.
Дополнительные сведения по исполнению
Модификация IDPC-45-700 относится к версии без вспомогательного выхода постоянного тока. Для данной серии предусмотрены также исполнения с выходным током 350 мА, 500 мА, 1050 мА и 1400 мА. Для IDPC-45-700 характерна работа в зоне постоянного тока с ограничением выходного напряжения в соответствии с нагрузочной характеристикой светодиодной цепи.
При проектировании необходимо учитывать, что максимальное выходное напряжение и область постоянного тока зависят от конфигурации конечной системы. При наличии вопросов по совместимости рекомендуется сверяться с методикой применения светодиодных модулей.
