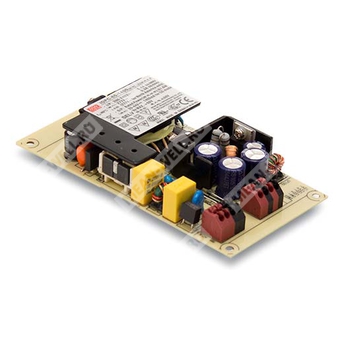

IDPC-65-1400
IDPC-65-1400 - источник питания постоянного тока 65 Вт для светодиодных нагрузок с выходным током 1400 мА и активным PFC.
Расшифровка партномера
| IDPC | Серия PCB-типа LED AC/DC драйверов |
| 65 | Номинальная мощность 65 Вт |
| 1400 | Номинальный выходной ток 1400 мА |
| Отсутствие суффикса A | Модификация без вспомогательного выхода постоянного тока 12 В |
| Тип в спецификации | Blank |
Назначение
Компонент IDPC-65-1400 представляет собой PCB-тип импульсного светодиодного AC/DC-драйвера с режимом стабилизации тока, предназначенный для прямого питания LED-модулей в системах панельного, прожекторного и внутреннего освещения.
Особенности
- Режим стабилизации выходного тока.
- Бестрепетная работа.
- PCB-конструктив.
- Встроенная активная коррекция коэффициента мощности.
- Функции диммирования: 2 в 1 (0–10 В DC и 10 В PWM).
- Поддержка DALI-управления для версии DA-типа; для IDPC-65-1400 применима версия без вспомогательного DC-выхода.
- Пониженное энергопотребление без нагрузки.
- Работа с естественным воздушным охлаждением.
- Соответствие требованиям безопасности и ЭМС согласно заявленным стандартам.
Области применения
- Панельное светодиодное освещение.
- Прожекторное светодиодное освещение.
- Внутреннее светодиодное освещение.
Описание
IDPC-65-1400 — это 65-ваттный PCB-тип LED AC/DC-драйвера, работающий в режиме постоянного тока и рассчитанный на питание светодиодных сборок непосредственно, без дополнительного преобразователя на стороне нагрузки. Серия предназначена для работы от сети переменного тока 180–295 В и обеспечивает высокую эффективность, заявленную до 89% для семейства. Конструкция без вентилятора позволяет применять драйвер в условиях свободной конвекции при температуре окружающей среды от −20 до +40 °C. Для версии Blank реализовано 2-в-1 диммирование через сигналы 0–10 В DC или 10 В PWM.
Расшифровка модели
| IDPC | Серия | PCB-тип LED AC/DC-драйвера |
| 65 | Мощность | 65 Вт |
| 1400 | Выходной ток | 1400 мА |
| Blank | Исполнение | Диммирование 2 в 1 (0–10 В DC / 10 В PWM) |
Параметры
Выход
| Номинальный выходной ток | 1400 мА |
| Номинальная мощность | 64,4 Вт |
| Диапазон постоянного тока | 34–46 В |
| Максимальное напряжение холостого хода | 60 В |
| Допуск по току | ±7,0% |
| Пульсации выходного тока | не более 5% от номинального тока |
| Режим защиты при коротком замыкании | Hiccup, автоматическое восстановление после устранения неисправности |
| Время установления | 500 мс / 230 В AC |
Вход
| Диапазон входного напряжения | 180–295 В AC; 254–417 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| Потребляемый ток | 0,4 А / 230 В AC; 0,3 А / 277 В AC |
| Пусковой ток | 30 А, длительность импульса 100 мкс, измерение при 50% Ipeak, 230 В AC |
| Максимум источников питания на автоматический выключатель 16 А | 32 шт. для автомата типа B; 32 шт. для автомата типа C, при 230 В AC |
Эксплуатационные характеристики
| Рабочая температура | Ta = −20…+40 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надёжность и ресурс
| MTBF | 4316,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 398,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; EAC TP TC 004 |
| Стандарты DALI | IEC62386-101, IEC62386-102, только для DA-типа |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥75%; BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень для light industry; устойчивость к импульсным перенапряжениям Line-Line: 1 кВ |
Прочее
| Потребление без нагрузки / в режиме ожидания | <0,5 Вт для Blank-Type; для DA-Type режим ожидания <0,5 Вт |
| Метод восстановления после неисправности | Hiccup, автоперезапуск; для DA-типа — автоматическое восстановление после устранения аварии |
| Выходная частота преобразования | 70 кГц |
| Габаритные размеры | 130 × 67,5 × 20,5 мм |
| Масса | 0,15 кг |
| Упаковка | 81 шт. / 13 кг / 1,46 куб. фута |
Функции диммирования
Для исполнения Blank регулирование уровня выходного постоянного тока осуществляется двумя способами между выводами DIM+ и DIM-:
- 0–10 В DC;
- 10 В PWM с частотой 300 Гц…3 кГц.
Минимальный уровень диммирования составляет около 8%. При уровне входного сигнала около 0 В DC или при 10 В PWM с 0% скважности выходной ток может снижаться до 0%. Подключение DIM- к Vo- не допускается.
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы питания LED-модуля».
- При низком входном напряжении может потребоваться дерейтинг; подробности приведены в разделе «Статическая характеристика».
- Время установления измерено при первом холодном запуске. Повторное включение и выключение может увеличить время установления или вызвать отказ запуска.
- Вспомогательный выход 12 В может быть повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в области стабилизации тока либо при режиме без нагрузки.
- Драйвер рассматривается как компонент для работы в составе конечного оборудования. Из-за влияния конечной установки производитель конечного изделия должен повторно провести оценку соответствия ЭМС.
- Версия DALI не поддерживает бит 1: Lamp failure в команде 144 Query status стандарта DALI.
- Для выполнения требований актуального регламента ErP этот источник питания может применяться только после выключателя и не должен быть постоянно подключён к сети.
Сведения по подключению
| Входная клеммная колодка TB1 | ACL, ACL, ACN, ACN |
| Выходная клеммная колодка TB2 для IDPC-65 | DIM+, DIM-, Vo+, Vo- |
| Выходная клеммная колодка TB2 для IDPC-65A | DIM+, DIM-, Vo+, Vo-, AUX+, AUX- |
Режим работы по нагрузке
Источнику питания соответствует область постоянного тока до перехода в режим защиты при перегрузке/некорректной нагрузке. При выходе за пределы постоянного тока напряжение на выходе определяется конфигурацией конечной системы.
