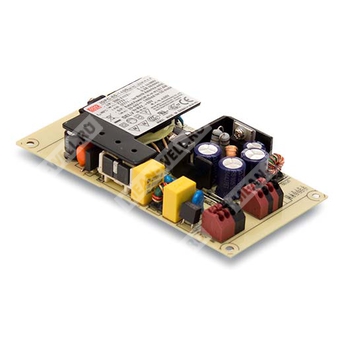

IDPC-65-1750 - источник питания постоянного тока для светодиодов мощностью 65 Вт с выходным током 1750 мА.
Краткое назначение: драйвер AC/DC постоянного тока для непосредственного питания светодиодных модулей, предназначенный для систем панельного, прожекторного и внутреннего светодиодного освещения.
Расшифровка партномера
| Фрагмент партномера | Значение |
| IDPC | Серия PCB-типа светодиодных AC/DC драйверов Mean Well |
| 65 | Номинальная мощность 65 Вт |
| 1750 | Номинальный выходной ток 1750 мА |
Особенности
- Режим стабилизации выходного тока.
- Бесмерцательное исполнение.
- PCB-исполнение.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Функциональные опции: 2-в-1 диммирование, вспомогательный выход постоянного тока, DALI.
- Работа при естественной конвекции без вентилятора.
Применение
- Светодиодные панельные светильники.
- Светодиодные прожекторы.
- Внутреннее светодиодное освещение.
Описание
IDPC-65-1750 относится к серии 65-ваттных PCB-типа светодиодных AC/DC драйверов с режимом стабилизации постоянного тока и бесмерцательной работой. Изделие рассчитано на питание светодиодных модулей непосредственно, без дополнительных драйверов. Серия работает от сети переменного тока 180–295 В, а также допускает питание от 254–417 В постоянного тока. Для версии IDPC-65-1750 номинальный выходной ток составляет 1750 мА, номинальная мощность — 63 Вт, диапазон постоянного тока нагрузки — 27–36 В, а максимальное напряжение холостого хода — 53 В. Заявленная типовая эффективность — 86%.
Драйвер рассчитан на применение в системах освещения, где требуется стабильный ток, высокий коэффициент мощности и компактное PCB-исполнение. Встроенная активная коррекция коэффициента мощности и низкие уровни потребления в режиме холостого хода/ожидания делают изделие пригодным для энергоэффективных светотехнических решений.
Таблица кодировки серии
| Тип | Функция |
| Blank | 2-в-1 диммирование (0–10 В DC и ШИМ 10 В) |
| DA | Управление по DALI |
| A | Вспомогательный выход постоянного тока 12 В, 50 мА |
| Отсутствие A | Вспомогательный выход постоянного тока отсутствует |
Основные параметры
| Параметр | Значение |
| Серия | IDPC-65 |
| Модель | IDPC-65-1750 |
| Номинальный выходной ток | 1750 мА |
| Номинальная мощность | 63 Вт |
| Диапазон постоянного тока нагрузки | 27–36 В |
| Максимальное напряжение холостого хода | 53 В |
| Допуск по току | ±7,0% |
| Пульсации тока | 5% максимум при номинальном токе |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–295 В переменного тока, 254–417 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| Типовой коэффициент мощности | 0,95 при 230 В AC; 0,9 при 277 В AC |
| Типовой КПД | 86% |
| Входной ток | 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 30 А, длительность 100 мкс, измерение при 50% Ipeak, при 230 В AC |
| Утечка тока | <0,75 мА / 277 В AC |
| Максимальное число источников на автомат 16 А | 32 шт. для автомата типа B; 32 шт. для автомата типа C при 230 В AC |
| Время запуска | 500 мс / 230 В AC |
Выход
| Параметр | Значение |
| Режим работы | Постоянный ток |
| Номинальный ток | 1750 мА |
| Диапазон напряжения в рабочей области | 27–36 В |
| Максимальное напряжение холостого хода | 53 В |
| Регулировка тока | Посредством 2-в-1 диммирования или DALI, в зависимости от исполнения |
Функции управления и диммирования
| Параметр | Значение |
| 2-в-1 диммирование | 0–10 В DC или ШИМ 10 В |
| Диапазон ШИМ-сигнала | 300 Гц – 3 кГц |
| Минимальный уровень диммирования | Около 8% |
| Уровень тока при 0 В DC | 0% |
| Уровень тока при ШИМ с 0% заполнением | 0% |
| DALI-интерфейс | Только для исполнения DA; стандарт IEC62386-101, 102 |
| Адресация DALI | 16 групп и 64 адреса |
| Первый шаг DALI | 8% выхода |
Вспомогательный выход
| Параметр | Значение |
| Тип | Номинально 12 В |
| Допуск напряжения | 11,4–12,6 В |
| Ток | 50 мА |
| Исполнение | Только IDPC-65A |
| Ограничение применения | Не доступен при отсутствии режима постоянного тока на выходе или при отсутствии нагрузки |
Защита
| Параметр | Значение |
| Короткое замыкание | Hiccup mode; автоматическое восстановление после устранения аварии для DA-исполнения; для остальных исполнений — повторное включение питания для восстановления |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение | Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25℃ / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; EAC TP TC 004 |
| Стандарты DALI | IEC62386-101, 102, только для DA-исполнения |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥75%; BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, light industry level; импульсная помехоустойчивость линия-линия: 1 кВ; EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Ta = -20…+40℃ |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+80℃, 10–95% RH |
| Температурный коэффициент | ±0,03%/℃ (0…40℃) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 4316,9 тыс. ч, Telcordia SR-332 (Bellcore); 398,8 тыс. ч, MIL-HDBK-217F (25℃) |
Габариты и упаковка
| Параметр | Значение |
| Габариты | 130 × 67,5 × 20,5 мм |
| Масса | 0,15 кг |
| Упаковка | 81 шт. / 13 кг / 1,46 куб. фут. |
Примечания
1. Все параметры, специально не оговоренные иначе, измеряются при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25℃.
2. См. раздел «Методы питания светодиодного модуля».
3. При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
4. Время запуска измеряется при холодном первом пуске. Частые включения/выключения могут увеличить время запуска или привести к неуспешному запуску.
5. Вспомогательный выход 12 В будет повреждён при коротком замыкании. Он недоступен, когда выходное напряжение не находится в области стабилизации тока или при отсутствии нагрузки на выходе.
6. Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Поскольку характеристики ЭМС зависят от полной установки, конечный изготовитель обязан повторно подтвердить соответствие ЭМС на готовом изделии.
7. DALI-версия драйвера не поддерживает бит 1: «отказ лампы» в ответе на команду 144 Query status стандарта DALI.
8. Для соответствия последним требованиям ErP данный источник питания светодиодов может использоваться только за выключателем и не должен быть постоянно подключён к сети.
