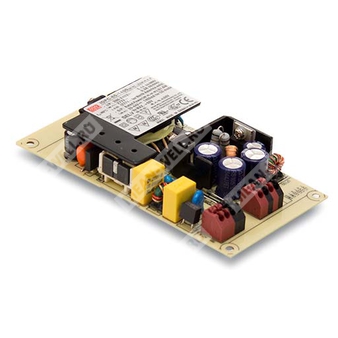

IDPC-65-700 - светодиодный AC/DC драйвер постоянного тока на 65 Вт для промышленных и осветительных систем.
Расшифровка партномера
| Составляющая |
Значение |
| IDPC |
Серия PCB-типа светодиодных AC/DC драйверов постоянного тока |
| 65 |
Номинальная мощность 65 Вт |
| 700 |
Номинальный выходной ток 700 мА |
Назначение
Компонент IDPC-65-700 представляет собой источник питания для светодиодов с режимом стабилизации тока, предназначенный для непосредственного питания LED-модулей и светильников в системах панельного, прожекторного и внутреннего освещения. Устройство выполнено в PCB-исполнении, работает от сети переменного или постоянного тока и обеспечивает высокий коэффициент мощности, малые пульсации и работу без мерцания.
Особенности
- Стабилизация выходного тока.
- Бестревожная, flicker-free схема.
- Печатная плата, PCB-тип исполнения.
- Встроенная активная коррекция коэффициента мощности.
- Функции диммирования: 2-в-1 (0–10 В DC и ШИМ 10 В).
- Поддержка управления DALI для модификаций DA-типа.
- Низкое потребление без нагрузки.
- Компактные габариты и исполнение для работы с естественным воздушным охлаждением.
Применение
- Панельное светодиодное освещение.
- Прожекторное светодиодное освещение.
- Внутреннее светодиодное освещение.
Описание
IDPC-65-700 — это 65-ваттный светодиодный драйвер AC/DC постоянного тока, предназначенный для питания светодиодных нагрузок без внешних промежуточных преобразователей. Серия рассчитана на работу в диапазоне входного напряжения 180–295 В AC и обеспечивает ток 700 мА в области стабилизации тока. По данным документа, для серии характерны высокая эффективность, достигающая 89%, и работа в диапазоне температур окружающей среды от −20 до +40 °C при естественной конвекции воздуха.
Устройство поддерживает 2-в-1 диммирование: аналоговым сигналом 0–10 В DC либо сигналом ШИМ 10 В. Для модификаций DA-типа предусмотрен интерфейс DALI. Серия предназначена для непосредственного подключения к светодиодным модулям; применение с дополнительными драйверами не рекомендуется. Для режима DALI указано, что первый шаг составляет 8% выхода.
Технические параметры
Выход
| Параметр |
Значение |
| Номинальный выходной ток |
700 мА |
| Номинальная выходная мощность |
65,1 Вт |
| Диапазон стабилизации тока |
69–93 В |
| Максимальное напряжение холостого хода |
118 В |
| Пульсации тока |
Не более 5% от номинального тока |
| Допуск тока |
±7,0% |
| Время установки |
500 мс / 230 В AC |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
180–295 В AC, 254–417 В DC |
| Диапазон входной частоты |
47–63 Гц |
| Коэффициент мощности |
PF > 0,95 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений |
THD < 20% при нагрузке ≥75% / 230 В AC, 277 В AC |
| Потребляемый ток |
0,4 А / 230 В AC; 0,3 А / 277 В AC |
| Пусковой ток |
30 А, cold start, twidth = 100 мкс, измерение при 50% Ipeak, 230 В AC |
| Максимальное количество БП на автомат 16 А |
32 шт. для автомата типа B; 32 шт. для автомата типа C при 230 В AC |
| Ток утечки |
< 0,75 мА / 277 В AC |
Защита
| Параметр |
Значение |
| Защита от короткого замыкания |
Режим hiccup, авто-восстановление после устранения неисправности для DA-типа; режим hiccup, восстановление после повторной подачи питания для остальных типов |
Эксплуатационные и климатические параметры
| Параметр |
Значение |
| Рабочая температура |
Ta = −20…+40 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
−40…+80 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…40 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥75%), BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Иммунитет ЭМС |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, устойчивость к импульсам Line-Line 1 кВ, EAC TP TC 020 |
| Стандарты безопасности |
UL8750, CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; EAC TP TC 004 |
| Стандарты DALI |
Соответствие IEC62386-101, 102 для DA-типа |
Иные параметры
| Параметр |
Значение |
| Средняя наработка на отказ |
4316,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 398,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
130 × 67,5 × 20,5 мм |
| Масса |
0,15 кг |
| Упаковка |
81 шт. / 13 кг / 1,46 куб. фут. |
Примечания
- Все параметры, явно не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Смещение параметров может потребоваться при низком входном напряжении. Подробности следует смотреть в разделе статической характеристики.
- Время установки измерено при первом холодном запуске. Повторные включения ON/OFF могут увеличивать время установки или приводить к его нарушению.
- Выход 12 В вспомогательного питания может быть повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в области стабилизации тока или при отсутствии нагрузки.
- Драйвер рассматривается как компонент, который применяется в составе конечного оборудования. Из-за влияния полной установки на ЭМС конечный производитель должен повторно проводить квалификацию ЭМС на готовом изделии.
- Версия DALI не поддерживает бит 1: «Lamp failure» в команде 144 запроса статуса по стандарту DALI.
- Для выполнения требований актуального регламента ErP данный источник питания для светодиодов может применяться только после выключателя, то есть не должен быть постоянно подключён к сети.
Интерфейсы и варианты исполнения
| Тип |
Функция |
| Blank |
2-в-1 диммирование (0–10 В DC и ШИМ 10 В) |
| DA |
Технология управления DALI |
Примечание: модель DALI-управления (DA-типа) предусмотрена только для вариантов IDPC-65 без вспомогательного DC-выхода.
