IQ-60D - изолированный четырехвыходной импульсный источник питания мощностью 60 Вт для промышленной аппаратуры.
Компонент IQ-60D представляет собой изолированный четырехканальный AC/DC источник питания с универсальным входом переменного/постоянного тока, фиксированной частотой коммутации и встроенными защитами от короткого замыкания, перегрузки и перенапряжения. Предназначен для формирования нескольких гальванически развязанных выходных напряжений в системах промышленной автоматики, электроники и измерительной техники.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| IQ |
Серия источников питания Mean Well IQ |
| 60 |
Номинальная мощность 60 Вт |
| D |
Модификация с выходами 5 В, 12 В, −12 В и 24 В |
Основные особенности
- Изолированные выходы и отдельный общий провод для каналов CH1, CH2 и CH3, CH4.
- Универсальный вход переменного тока полного диапазона.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Индикация включения светодиодом.
- Испытание при 100% полной нагрузке.
- Фиксированная частота переключения 67 кГц.
Применение
- Промышленные системы управления.
- Электронная аппаратура с несколькими изолированными шинами питания.
- Контрольно-измерительные устройства.
- Встраиваемые источники вторичного питания.
Выходные параметры
| Параметр | Значение для IQ-60D |
|---|
| Выход 1 |
5 В |
| Выход 2 |
12 В |
| Выход 3 |
−12 В |
| Выход 4 |
24 В |
| Номинальный ток |
3 А / 0,5 А / 0,5 А / 1,3 А |
| Диапазон тока |
0,5–3 А / 0,1–1 А / 0,1–1 А / 0,2–2 А |
| Номинальная мощность |
58,2 Вт |
| Пиковая нагрузка, 3 с |
70 Вт |
| Диапазон подстройки напряжения |
CH1: 4,75–5,5 В |
| Стабилизация по сети |
±3,0% / ±8,0% / ±8,0% / ±8,0% |
| Стабилизация по нагрузке |
±1,0% / ±2,0% / ±2,0% / ±2,0% |
| Допуск выходного напряжения |
±2,0% / ±5,0% / ±5,0% / ±5,0% |
| Пульсации и шум |
80 мВп-п / 120 мВп-п / 120 мВп-п / 240 мВп-п |
| Защита от перенапряжения |
5,75–6,75 В по каналу 5 В |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения |
90–264 В AC, 127–370 В DC |
| Диапазон частоты сети |
47–63 Гц |
| КПД тип. |
76% |
| Потребляемый ток тип. |
1,8 А / 115 В AC; 0,9 А / 230 В AC |
| Пусковой ток тип. |
20 А / 115 В AC; 40 А / 230 В AC, холодный старт |
| Ток утечки |
<1 мА / 240 В AC |
Динамические и временные параметры
| Параметр | Значение |
|---|
| Время установки, нарастания |
300 мс, 20 мс / 230 В AC; 800 мс, 20 мс / 115 В AC при полной нагрузке |
| Время удержания |
80 мс / 230 В AC; 18 мс / 115 В AC при полной нагрузке |
Защита
| Функция | Параметр |
|---|
| Перегрузка |
70–90 Вт от номинальной выходной мощности |
| Тип защиты |
Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
Hiccup mode, автоматическое восстановление после устранения неисправности |
Изоляция и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности |
UL60950-1, TUV EN60950-1 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура |
−10…+60°C, с учетом кривой дерейтирования |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
−20…+85°C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50°C) по выходу +5 В |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надежность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF |
313 тыс. ч минимум, MIL-HDBK-217F (25°C) |
| Габариты |
159 × 97 × 38 мм (Д × Ш × В) |
| Масса |
0,55 кг |
| Упаковка |
24 шт.; 14,2 кг; 0,75 CUFT |
Подключение выводов
| Номер вывода | Назначение |
|---|
| 1 |
FG |
| 2 |
AC/L |
| 3 |
AC/N |
| 4 |
DC OUTPUT -V3 |
| 5 |
DC OUTPUT COM |
| 6 |
DC OUTPUT +V2 |
| 7 |
DC OUTPUT G4 |
| 8 |
DC OUTPUT +V4 |
| 9 |
DC OUTPUT G1 |
| 10 |
DC OUTPUT +5V |
Кривые и конструктив

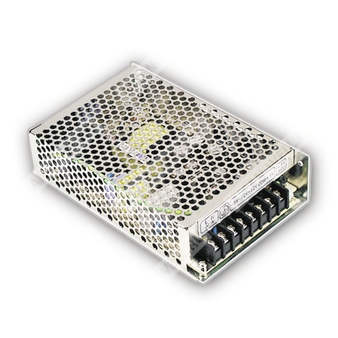

Источник питания выполнен в металлическом корпусе для монтажа в составе промышленного оборудования. В документации приведены механические размеры, характеристика дерейтирования по температуре окружающей среды и статические характеристики по входному напряжению. Рабочая частота преобразования — 67 кГц.
Примечания
| № | Содержание |
|---|
| 1 |
Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оканчивающейся параллельными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает отклонение установки, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 |
Максимальный коэффициент заполнения 5% в пределах каждой 1 минуты. Средняя выходная мощность не должна превышать номинальную. |
