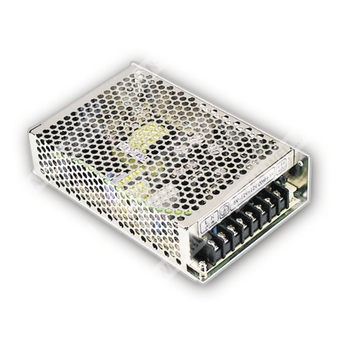

IQ-60F - изолированный четырехканальный импульсный источник питания для промышленной электроники.
Назначение: преобразование сетевого переменного напряжения в стабилизированные изолированные постоянные напряжения для нескольких нагрузок в составе электронной аппаратуры.
Расшифровка партномера
| Партномер | Расшифровка |
| IQ | Серия изолированных многовыходных импульсных источников питания |
| 60 | Номинальная мощность 60 Вт |
| F | Исполнение с выходами 5 В, 15 В, −15 В и 24 В |
Ключевые особенности
- Изолированные выходы и общий провод для каналов CH1, CH2 и CH3, CH4.
- Универсальный вход переменного тока с полным диапазоном.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Индикатор наличия питания.
- Испытание при 100% полной нагрузке.
- Фиксированная частота переключения 67 кГц.
- Промышленное исполнение для систем автоматизации и силовой электроники.
Выходные параметры
| Параметр | Значение |
| Выход 1 | 5 В |
| Выход 2 | 15 В |
| Выход 3 | −15 В |
| Выход 4 | 24 В |
| Номинальный ток CH1 | 3 А |
| Номинальный ток CH2 | 0,5 А |
| Номинальный ток CH3 | 0,5 А |
| Номинальный ток CH4 | 1,25 А |
| Диапазон тока CH1 | 0,5…3 А |
| Диапазон тока CH2 | 0,1…1 А |
| Диапазон тока CH3 | 0,1…1 А |
| Диапазон тока CH4 | 0,2…2 А |
| Номинальная мощность | 60 Вт |
| Пиковая нагрузка, 3 с | 70 Вт |
| Пульсации и шум | 80 мВ п-п / 150 мВ п-п / 150 мВ п-п / 240 мВ п-п |
| Диапазон подстройки напряжения CH1 | 4,75…5,5 В |
| Допуск по выходному напряжению | ±3,0% / ±8,0% / ±8,0% / ±8,0% |
| Стабилизация по линии | ±1,0% / ±2,0% / ±2,0% / ±2,0% |
| Стабилизация по нагрузке | ±2,0% / ±5,0% / ±5,0% / ±5,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| КПД тип. | 76% |
| Входной ток тип. | 1,8 А при 115 В AC; 0,9 А при 230 В AC |
| Пусковой ток тип. | 20 А при 115 В AC; 40 А при 230 В AC, холодный запуск |
| Ток утечки | <1 мА при 240 В AC |
| Время запуска, нарастания | 300 мс, 20 мс при 230 В AC; 800 мс, 20 мс при 115 В AC, при полной нагрузке |
| Время удержания | 80 мс при 230 В AC; 18 мс при 115 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 70…90 Вт от номинальной выходной мощности |
| Перенапряжение | 5,75…6,75 В |
| Тип защиты | Режим hiccup, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −10…+60 ℃ |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 ℃, 10…95% RH |
| Температурный коэффициент | ±0,03%/℃ (0…50 ℃) по выходу +5 В |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надежность и конструктив
| Параметр | Значение |
| MTBF | 313 тыс. ч минимум, MIL-HDBK-217F (25 ℃) |
| Габаритные размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,55 кг |
| Упаковка | 24 шт.; 14,2 кг; 0,75 CUFT |
| Исполнение | Изолированный импульсный источник питания с четырьмя выходами |
Назначение выводов
| Номер вывода | Назначение |
| 1 | FG |
| 2 | AC/L |
| 3 | AC/N |
| 4 | DC OUTPUT −V3 |
| 5 | DC OUTPUT COM |
| 6 | DC OUTPUT +V2 |
| 7 | DC OUTPUT G4 |
| 8 | DC OUTPUT +V4 |
| 9 | DC OUTPUT G1 |
| 10 | DC OUTPUT +5V |
Примечания
| 1 | Все параметры, специально не оговоренные, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оканчивающейся параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | Максимальная скважность импульсов 5% в пределах каждой 1 минуты. Средняя выходная мощность не должна превышать номинальную. |
