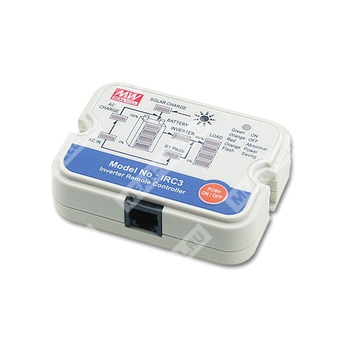

IRC3 (50FT CABLE) - выносной пульт дистанционного управления и мониторинга инверторов с индикацией состояния, уровня нагрузки и уровня батареи.
Описание
IRC3 (50FT CABLE) представляет собой выносной блок мониторинга и управления для инверторных систем MEAN WELL. Устройство предназначено для декодирования сигнала RS-232, передаваемого инвертором, с последующим отображением рабочих параметров на встроенных цифровых индикаторах. Пульт обеспечивает дистанционное включение и отключение инвертора, а также визуальный контроль основных режимов работы.
Исполнение IRC3 оснащено расширенной индикацией по сравнению с младшими версиями серии: отображаются уровень заряда батареи, уровень выходной нагрузки, а также рабочие состояния инвертора, включая режимы зарядки от солнечной панели, зарядки от сети переменного тока, наличие входа AC, байпас и работу инвертора.
Особенности
- Возможность настенного монтажа и использования в качестве панели управления.
- Встроенная кнопка включения и выключения.
- Цифровая индикация уровня заряда батареи, уровня выходной нагрузки и рабочего состояния на удалённой панели управления.
- Светодиодная индикация дистанционного включения/выключения, аварийного состояния и режима энергосбережения.
- Подключение непосредственно к разъёму дистанционного управления инвертора, отдельное питание не требуется.
- Для данного исполнения партномера предусмотрен кабель длиной 50 футов.
Расшифровка партномера
| Элемент | Значение |
| IRC3 | Пульт дистанционного управления инвертором, версия 3 |
| 50FT CABLE | Исполнение с кабелем длиной 50 футов |
Функции
| Параметр | Значение |
| Дистанционное включение/выключение | Управляемый инверторный блок может быть включён и выключен с удалённой панели IRC3 |
| Управление режимом энергосбережения | Активация и деактивация режима энергосбережения |
| Совместимые серии | TN-1500 / 3000
NTS-750 / 1200 / 1700 / 2200 / 3200
NTU-1200 / 1700 / 2200 / 3200 |
Выходные и индикационные параметры
| Параметр | Значение |
| Цифровая индикация | Отображение уровня заряда батареи, уровня выходной нагрузки и рабочего состояния инверторного блока |
| Управляющий выход | Дистанционное включение/выключение инверторного блока |
| Светодиодная индикация | Удалённое включение — зелёный; удалённое выключение — оранжевый; авария — красный; режим энергосбережения — мигающий оранжевый |
| Дополнительная индикация на панели IRC3 | Solar Charge, AC Charge, AC In, By Pass, Inverter, 100% Load, 100% Battery |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -20 до +50 °C |
| Рабочая влажность | 20…90 % относительной влажности, без конденсации |
| Температура и влажность хранения | от -40 до +85 °C, 10…95 % относительной влажности, без конденсации |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 класс A, BS EN/EN61000-3-2, -3, FCC Part 15 класс A |
| Устойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -6, -8, BS EN/EN55035 |
Механические данные и надёжность
| Параметр | Значение |
| Габаритные размеры | 75 × 55 × 21 мм |
| MTBF по Telcordia SR-332 | 632,9 тыс. ч минимум |
| MTBF по MIL-HDBK-217F при 25 °C | 722,5 тыс. ч минимум |
| Масса | 0,26 кг |
| Упаковка | 24 шт.; 7,3 кг; 1,75 куб. фута |
Конструктивное исполнение
| Параметр | Значение |
| Тип монтажа | Настенный, панельный |
| Подключение | Через разъём удалённого управления |
| Интерфейс обмена | RS-232, декодирование сигнала от инвертора |
| Питание | Отдельный источник питания не требуется |
Примечания
- Пульт дистанционного управления не может повторно включить питание инвертора при наличии аварийного состояния.
- При эксплуатации на высоте более 2000 м (6500 футов) требуется снижение допустимой окружающей температуры: на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
