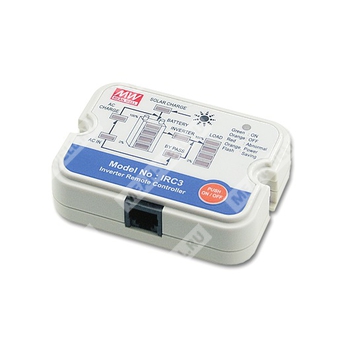

IRC3 - удалённый контроллер для мониторинга и базового управления совместимыми инверторами серии MEAN WELL.
IRC3 представляет собой выносной пульт управления и индикации для инверторных систем. Устройство предназначено для декодирования сигнала RS-232, передаваемого инвертором, с отображением рабочих параметров на цифровых индикаторах и обеспечением дистанционного включения и выключения инвертора. Для исполнения IRC3 предусмотрена расширенная индикация, включающая уровень заряда батареи, уровень нагрузки, состояние инвертора, а также статусы входа сети, байпаса, зарядки от сети и зарядки от солнечного источника.
Расшифровка партномера
| Элемент |
Значение |
| IR |
Серия удалённых контроллеров для инверторов |
| C |
Контроллер/панель управления и мониторинга |
| 3 |
Исполнение с расширенной индикацией состояния системы, включая нагрузку, батарею, инвертор, байпас, вход AC, заряд AC и заряд от солнечного источника |
Описание
IRC3 является устройством мониторинга и управления, применяемым совместно с инверторными сериями. Пульт принимает данные от инвертора через интерфейс удалённого подключения, декодирует сигнал RS-232 и отображает информацию посредством цифровых индикаторов и светодиодной сигнализации. Также IRC3 обеспечивает дистанционное управление функцией включения и выключения инвертора, что упрощает эксплуатацию системы и делает базовое управление более удобным.
Особенности
- Настенное исполнение и возможность использования в составе панели управления.
- Встроенная кнопка включения и выключения.
- Цифровые индикаторы уровня заряда батареи, уровня выходной нагрузки и рабочего состояния на удалённой панели.
- Светодиодная индикация удалённого включения, выключения, аварийного состояния и режима энергосбережения.
- Удалённая панель поставляется с кабелем длиной 10 футов; доступны опции 25 футов и 50 футов.
- Прямое подключение к разъёму удалённого управления инвертора, отдельный источник питания не требуется.
Выходные функции и индикация
| Параметр |
Значение для IRC3 |
| Цифровой индикатор |
Отображение уровня заряда батареи, уровня выходной нагрузки и рабочего состояния инверторного блока |
| Управляющий выход |
Дистанционное включение и выключение инверторного блока |
| Светодиодная индикация |
Удалённое включение - зелёный; удалённое выключение - оранжевый; аварийное состояние - красный; режим энергосбережения - мигающий оранжевый |
Функции
| Параметр |
Значение для IRC3 |
| Дистанционное включение/выключение |
Управляемый инверторный блок может быть включён или выключен с удалённой панели управления |
| Управление режимом энергосбережения |
Активация и деактивация режима энергосбережения |
| Совместимые серии |
NTS-750 / 1200 / 1700 / 2200 / 3200
NTU-1200 / 1700 / 2200 / 3200 |
Индицируемые статусы передней панели IRC3
| Группа индикации |
Состояние |
| Рабочее состояние |
ON, OFF, Abnormal, Power Saving |
| Энергетические режимы |
Inverter, By Pass, AC IN |
| Заряд |
AC Charge, Solar Charge |
| Шкала нагрузки |
LOAD 0%...100% |
| Шкала батареи |
BATTERY 0%...100% |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -20 до +50 °C |
| Рабочая влажность |
20...90 % RH, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность хранения |
10...95 % RH, без конденсации |
| Вибрация |
10...500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Электромагнитная совместимость
| Параметр |
Значение |
| Электромагнитная эмиссия |
Соответствие BS EN/EN55032 класс A, BS EN/EN61000-3-2, -3, FCC Part 15 класс A |
| Электромагнитная устойчивость |
Соответствие BS EN/EN61000-4-2, -3, -4, -6, -8, BS EN/EN55035 |
Надёжность и механические данные
| Параметр |
Значение |
| Габаритные размеры |
75 x 55 x 21 мм |
| MTBF |
632,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 722,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Масса |
0,26 кг |
| Упаковка |
24 шт.; 7,3 кг; 1,75 куб. фута |
Механическое исполнение
| Параметр |
Значение |
| Тип монтажа |
Настенный монтаж / монтаж в панель управления |
| Разъём |
Порт удалённого подключения |
| Основные размеры корпуса |
75 мм x 55 мм x 21 мм |
| Монтажные отверстия в шасси |
2 отверстия диаметром 4,5 мм |
| Межосевое расстояние монтажных отверстий |
69,7 мм |
Примечания
- Удалённый контроллер не может повторно включить питание инвертора при наличии аварийного состояния.
- Для высот эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
