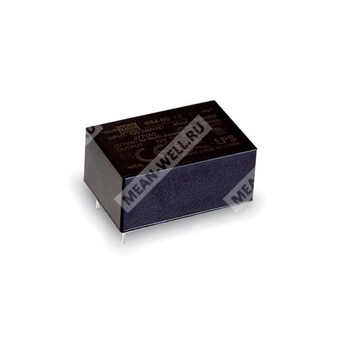

IRM-02-3.3 - миниатюрный модульный источник питания переменного/постоянного тока на 3,3 В для промышленной электроники.
Назначение и общие сведения
IRM-02-3.3 представляет собой компактный высоконадёжный модульный источник питания AC/DC мощностью 2 Вт, предназначенный для установки на печатную плату. Модуль рассчитан на питание промышленной электроники, автоматизированных систем и других устройств, где требуется гальванически изолированное, стабильное низковольтное питание от широкого диапазона входного напряжения.
Компонент выполнен в миниатюрном корпусе, поддерживает универсальный вход 85…305 В переменного тока и 120…430 В постоянного тока, имеет изоляцию класса II и встроенные цепи защиты от короткого замыкания, перегрузки и перенапряжения. Для серии характерны низкое потребление без нагрузки, высокая эффективность и соответствие требованиям по электромагнитной совместимости для промышленного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| IRM | Серия миниатюрных модульных источников питания AC/DC |
| 02 | Номинальная мощность 2 Вт |
| 3.3 | Номинальное выходное напряжение 3,3 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Очень низкое потребление без нагрузки: менее 0,075 Вт.
- Компактные размеры.
- Соответствие BS EN/EN55032 Class B без дополнительных внешних компонентов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией.
- Изоляция класса II.
- Высокая надёжность, низкая стоимость.
Области применения
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование автоматизации производства.
- Портативные электронные устройства.
Описание
IRM-02-3.3 — это 2-ваттный миниатюрный модульный источник питания AC/DC размером 33,7 × 22,2 × 15 мм, предназначенный для монтажа на печатную плату. Модуль обеспечивает питание различных электронных устройств и оборудования промышленной автоматики. Универсальный диапазон входного напряжения 85…305 В переменного тока повышает применимость изделия в сетях разных стандартов.
Фенольный корпус и компаунд с силиконовым наполнением улучшают тепловой режим и обеспечивают повышенную стойкость к пыли и влаге. КПД достигает 66% для версии 3,3 В, а потребление в режиме холостого хода остаётся ниже 0,075 Вт, что особенно важно для маломощных систем. Серия выполнена по схеме класса II без контакта защитного заземления и содержит встроенные EMI-фильтрующие элементы, что способствует выполнению требований по электромагнитной совместимости.
Модуль подходит для решений, где важны компактность, электрическая изоляция, простота интеграции и устойчивость к промышленным условиям эксплуатации.
Технические параметры
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 3,3 В |
| Номинальный ток | 600 мА |
| Диапазон тока нагрузки | 0…600 мА |
| Номинальная мощность | 2 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск выходного напряжения | ±2,5% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Уставка, время нарастания | 600 мс, 30 мс при 230 В~; 600 мс, 30 мс при 115 В~ при полной нагрузке |
| Время удержания | 40 мс при 230 В~; 12 мс при 115 В~ при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85…305 В~ / 120…430 В= |
| Диапазон частоты | 47…63 Гц |
| Типовой КПД | 66% |
| Типовой входной ток | 45 мА при 115 В~; 30 мА при 230 В~; 25 мА при 277 В~ |
| Пусковой ток | 5 А при 115 В~; 10 А при 230 В~ |
| Потребление без нагрузки | < 0,075 Вт |
Защита
| Параметр | Значение |
|---|
| Перегрузка | Тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 3,8…4,9 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Допустимая перегрузка по мощности | ≥110% от номинальной выходной мощности |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -30…+85 °C |
| Температура хранения и влажность | -40…+100 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…75 °C |
| Вибрация | 10…500 Гц, 5 G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | I/P-O/P: 4,2 кВ~ |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В= / 25 °C / 70% RH |
| Ток утечки | < 0,25 мА при 277 В~ |
| Стандарты безопасности | IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV BS EN/EN62368-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC II, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 2000 м |
| Электромагнитные помехи | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020, CNS15936 Class B |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень heavy industry (импульсный бросок L-N: 1 кВ), EAC TP TC 020 |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 13571,4 тыс. ч min по Telcordia SR-332 (Bellcore); 1960,2 тыс. ч min по MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр | Значение |
|---|
| Исполнение | Монтаж на печатную плату |
| Габариты | 33,7 × 22,2 × 15 мм |
| Масса | 0,024 кг |
| Упаковка | 640 шт. / 16,3 кг / 0,84 куб. фута |
Пайка
| Параметр | Значение |
|---|
| Пайка волной | 265 °C, 5 с максимум |
| Ручная пайка | 390 °C, 3 с максимум |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В~, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц в полосе пропускания с использованием витой пары длиной 12 дюймов, без нагрузки 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установленный допуск, регулирование по линии и по нагрузке.
- Снижение характеристик по температуре окружающей среды составляет 3,5%/1000 м при работе с вентиляторами и 5%/1000 м для моделей без вентиляторов при высоте эксплуатации выше 2000 м.
Дополнительная информация по исполнению
Серия допускает два варианта конструктивного исполнения: монтаж на печатную плату и SMD-исполнение. Для варианта SMD предусмотрена отдельная механическая спецификация и режим оплавления с максимальной температурой 240 °C в течение 10 с.
