IRM-02-9 — компактный AC/DC модульный источник питания на 9 В для промышленной электроники.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| IRM |
Серия модульных источников питания Mean Well IRM |
| 02 |
Номинальная мощность 2 Вт |
| 9 |
Номинальное выходное напряжение 9 В |
Общее описание

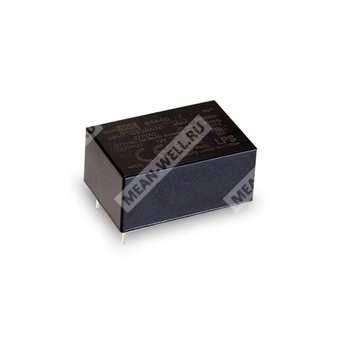

IRM-02-9 представляет собой миниатюрный модульный источник питания AC/DC для монтажа на печатную плату, предназначенный для преобразования универсального сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 9 В постоянного тока. Изделие относится к серии IRM-02, ориентированной на высокую надежность, низкое собственное энергопотребление и применение в промышленной аппаратуре, бытовой и специализированной электронике, а также в оборудовании, где требуется компактный источник питания с изоляцией класса II.
Особенности
- Универсальный диапазон входного напряжения.
- Компактное исполнение для монтажа на печатную плату.
- Очень низкое потребление холостого хода.
- Соответствие требованиям по электромагнитной совместимости класса B без дополнительных компонентов.
- Широкий рабочий температурный диапазон.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Изоляция класса II.
- Высокая надежность и низкая стоимость.
Области применения
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование промышленной автоматизации.
- Портативные электронные устройства.
Описание

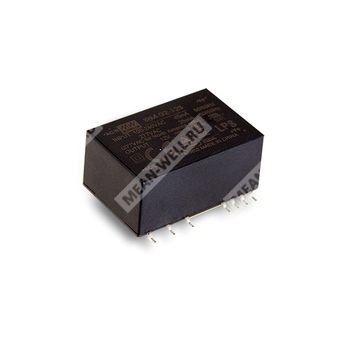

IRM-02-9 — это модульный AC/DC источник питания мощностью 2 Вт, выполненный в компактном форм-факторе 33,7 × 22,2 × 15 мм для обычного монтажа на плату либо 33,7 × 22,2 × 16 мм в SMD-исполнении. Устройство рассчитано на прямое подключение к сети с широким диапазоном входного напряжения 85–305 В AC или 120–430 В DC, что обеспечивает универсальность применения в различных регионах и сетевых условиях.
В составе изделия применены встроенные элементы EMI-фильтрации, что позволяет удовлетворять требованиям по помехоэмиссии без дополнительных внешних компонентов. Конструкция с фенольным корпусом и заливкой силиконом повышает тепловую стойкость и защищенность от пыли и влаги. Выходное напряжение 9 В стабилизировано и рассчитано на питание маломощных электронных цепей и узлов автоматики.
Расшифровка основных параметров
| Серия |
IRM-02 |
| Номинальное выходное напряжение |
9 В |
| Номинальная выходная мощность |
2 Вт |
| Исполнение |
Монтаж на печатную плату; доступно SMD-исполнение |
Выход
| Параметр |
Значение |
| Выходное напряжение |
9 В |
| Номинальный ток |
400 мА |
| Диапазон тока нагрузки |
0…400 мА |
| Номинальная мощность |
2 Вт |
| Пульсации и шум |
150 мВ п-п |
| Допуск выходного напряжения |
±2,5% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Диапазон перенапряжения |
10,3…12,2 В |
| Защита от перегрузки |
Тип: режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения |
Отключение выходного напряжения, ограничение стабилитроном |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85…305 В AC; 120…430 В DC |
| Диапазон частоты |
47…63 Гц |
| Потребляемый ток |
45 мА при 115 В AC; 30 мА при 230 В AC; 25 мА при 277 В AC |
| Пусковой ток |
5 А при 115 В AC; 10 А при 230 В AC |
| КПД типовой |
72% |
| Время запуска и нарастания |
600 мс, 30 мс при 230 В AC; 600 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания |
40 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
| Ток утечки |
< 0,25 мА при 277 В AC |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход / выход: 4,2 кВ AC |
| Сопротивление изоляции |
Вход / выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс изоляции |
Класс II |
| Категория перенапряжения |
OVC II, высота до 2000 м |
Электромагнитная совместимость
| Параметр |
Значение |
| Помехоэмиссия |
Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, CNS15936 класс B |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень тяжелой промышленности; импульсные помехи L-N: 1 кВ; EAC TP TC 020 |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая влажность |
20…90% RH, без конденсации |
| Рабочая температура |
-30…+85 °C |
| Температура и влажность хранения |
-40…+100 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…75 °C) |
| Вибрация |
10…500 Гц, 5 G, 10 мин./цикл, продолжительность 60 мин. по осям X, Y, Z |
| Частота преобразования |
130 кГц |
Надежность
| Параметр |
Значение |
| MTBF |
13571,4 тыс. ч минимум, Telcordia SR-332 (Bellcore) |
| MTBF по MIL-HDBK-217F |
1960,2 тыс. ч минимум при 25 °C |
Механические данные
| Параметр |
Значение |
| Габариты, монтаж на плату |
33,7 × 22,2 × 15 мм |
| Габариты, SMD-исполнение |
33,7 × 22,2 × 16 мм |
| Масса |
0,024 кг |
| Монтаж |
Монтаж на печатную плату; доступно SMD-исполнение |
Упаковка
| Параметр |
Значение |
| Упаковка, монтаж на плату |
640 шт./ящик; 16,3 кг; 0,84 куб. фута |
| Упаковка, SMD-исполнение |
640 шт./ящик; 16,3 кг; 0,84 куб. фута |
Температурные режимы пайки
| Параметр |
Значение |
| Пайка волной |
265 °C, 5 с максимум |
| Ручная пайка |
390 °C, 3 с максимум |
| Оплавление, SMD-исполнение |
240 °C, 10 с максимум |
Стандарты безопасности
| Параметр |
Значение |
| Нормативы |
IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV BS EN/EN62368-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц в полосе пропускания с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Снижение допустимой нагрузки по температуре окружающей среды для моделей с вентиляторным охлаждением: 3,5 °C/1000 м; для моделей с естественным охлаждением: 5 °C/1000 м при высоте выше 2000 м.
