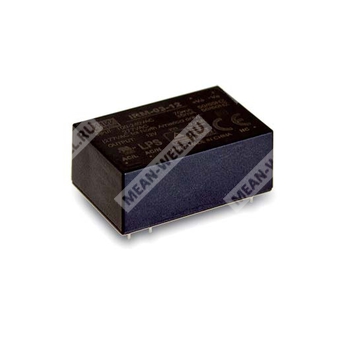

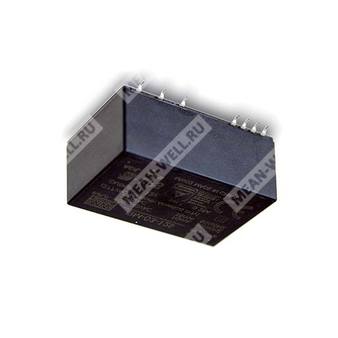

IRM-03-12S - миниатюрный модульный AC-DC источник питания 12 В для монтажа на печатную плату.
Расшифровка партномера
| Обозначение | Значение |
|---|
| IRM |
Серия модульных AC-DC источников питания Mean Well |
| 03 |
Номинальная мощность 3 Вт |
| 12 |
Выходное напряжение 12 В |
| S |
SMD-исполнение |
Общее назначение
IRM-03-12S представляет собой компактный высоконадежный модульный AC-DC преобразователь мощностью 3 Вт с выходным напряжением 12 В, предназначенный для непосредственного монтажа на печатную плату в промышленной, бытовой и аппаратной электронике. Модуль рассчитан на универсальный сетевой вход, отличается малым энергопотреблением в режиме холостого хода, встроенной фильтрацией ЭМС и гальванической развязкой.
Особенности
- Универсальный диапазон входного переменного напряжения.
- Малое потребление мощности без нагрузки.
- Компактные габариты.
- Соответствие требованиям по ЭМС класса B без дополнительных внешних компонентов.
- Широкий рабочий температурный диапазон.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет естественной конвекции воздуха.
- Класс изоляции II.
- Высокая надежность и низкая стоимость решения.
- Схема без вывода заземления.
Описание
IRM-03-12S относится к серии IRM-03, представляющей собой миниатюрные AC-DC модули, готовые к пайке на печатные платы электронных приборов и промышленного оборудования. Корпус выполнен из фенольного материала, а внутренняя заливка силиконом повышает теплоотвод и стойкость к вибрации до 5G, а также обеспечивает базовую защиту от пыли и влаги.
В модуле применена встроенная схема подавления электромагнитных помех, что позволяет выполнять требования EN55032 Class B без добавления внешних компонентов. Высокий КПД и крайне низкая потребляемая мощность на холостом ходу позволяют использовать изделие в энергоэффективных системах, где критичны малые потери и соответствие современным нормам энергопотребления.
Выходные параметры
| Параметр | Значение |
|---|
| Выходное напряжение |
12 В |
| Номинальный ток |
250 мА |
| Диапазон тока нагрузки |
0 ~ 250 мА |
| Номинальная мощность |
3 Вт |
| Пульсации и шум |
150 мВ п-п |
| Допуск по выходному напряжению |
±2,5% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Напряжение защиты от перенапряжения |
12,6 ~ 16,2 В |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения |
85 ~ 305 В переменного тока; 120 ~ 430 В постоянного тока |
| Диапазон частоты сети |
47 ~ 63 Гц |
| Типовой КПД |
78% |
| Ток потребления при 115 В переменного тока |
40 мА |
| Ток потребления при 230 В переменного тока |
35 мА |
| Ток потребления при 277 В переменного тока |
35 мА |
| Пусковой ток при 115 В переменного тока |
10 А |
| Пусковой ток при 230 В переменного тока |
20 А |
| Время запуска, нарастания |
600 мс, 30 мс при 230 В переменного тока при полной нагрузке |
| Время удержания |
40 мс при 230 В переменного тока; 8 мс при 115 В переменного тока при полной нагрузке |
Защита
| Параметр | Значение |
|---|
| Перегрузка |
105% ~ 260% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Автовосстановление после устранения аварийного режима |
| Защита от короткого замыкания |
Отключение выходного напряжения |
| Тип защиты от короткого замыкания |
Режим hiccup, автоматическое восстановление после снятия неисправности |
| Защита от перенапряжения |
Шунтирование стабилитроном |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура |
-30 ~ +85 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +100 °C; 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация |
10 ~ 500 Гц, 5G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции |
I/P-O/P: 4,2 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ток утечки |
< 0,25 мА при 277 В переменного тока |
| Эмиссия |
Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020, CNS15936 Class B |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень тяжелой промышленности; импульсная помеха L-N: 1 кВ; EAC TP TC 020 |
| Стандарты безопасности |
IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV BS EN/EN62368, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC II, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 2000 м |
Надежность
| Параметр | Значение |
|---|
| MTBF по Telcordia SR-332 |
10762,8 тыс. ч минимум |
| MTBF по MIL-HDBK-217F |
2137,6 тыс. ч минимум при 25 °C |
Габариты и исполнение
| Параметр | Значение |
|---|
| Исполнение |
SMD стиль |
| Размеры |
37 × 24 × 16 мм |
| Масса |
0,023 кг |
| Упаковка |
560 шт.; 14,1 кг; 0,77 CUFT |
| Диаметр вывода |
0,6 ± 0,1 мм |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 |
AC/L |
| 3 |
AC/N |
| 14 |
-Vo |
| 16 |
+Vo |
| Остальные |
Не подключены |
Примечания
- Все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельной емкостью 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование линии и регулирование нагрузки.
- Снижение параметров по температуре составляет 3,5% на 1000 м для моделей без вентилятора и 5% на 1000 м для моделей с вентилятором при высоте более 2000 м.
