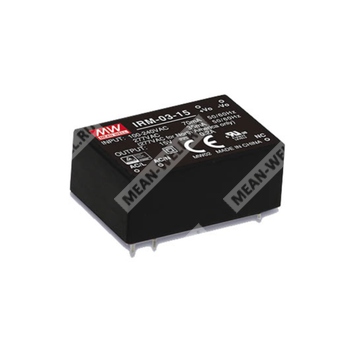

IRM-03-15 - миниатюрный модульный AC-DC источник питания на 15 В для монтажа на печатную плату.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| 1 | IRM | Серия модульных AC-DC источников питания Mean Well |
| 2 | 03 | Номинальная мощность серии: 3 Вт |
| 3 | 15 | Выходное напряжение: 15 В |
Назначение и особенности
IRM-03-15 представляет собой миниатюрный AC-DC источник питания модульного типа мощностью 3 Вт, предназначенный для пайки на печатную плату в составе электронной аппаратуры, промышленной автоматики и других устройств, требующих локального питания от сети переменного тока.
Изделие рассчитано на универсальный широкий диапазон входного напряжения, имеет встроенную фильтрацию электромагнитных помех, высокую удельную плотность мощности и пониженное потребление на холостом ходу. Конструкция с фенольным корпусом и заливкой силиконом повышает теплоотвод, устойчивость к вибрации и обеспечивает базовую защиту от пыли и влаги.
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Потребление без нагрузки менее 0,075 Вт.
- Компактные габариты.
- Соответствие EN55032 Класс B без дополнительных компонентов.
- Широкий диапазон рабочей температуры.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Высокая надёжность, низкая стоимость.
- Соответствие требованиям для промышленного применения.
Применение
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование заводской автоматизации.
- Портативные электронные устройства.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный выходной ток | 200 мА |
| Диапазон выходного тока | 0–200 мА |
| Номинальная мощность | 3 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск по выходному напряжению | ±2,5% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания | 600 мс, 30 мс при 230 В AC; 600 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 40 мс при 230 В AC; 8 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85–305 В AC; 120–430 В DC |
| Диапазон частоты | 47–63 Гц |
| Типовой КПД | 78% |
| Типовой входной ток | 40 мА при 230 В AC |
| Пусковой ток | 20 А при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105–260% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 12,6–16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20–90% относительной влажности, без конденсации |
| Рабочая температура | от -30 до +85 °C |
| Температура хранения | от -40 до +100 °C |
| Влажность хранения | 10–95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Электрическая прочность изоляции | I/P-O/P: 4,2 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV BS EN/EN62368, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
| Класс перенапряжения | OVC II, высота до 2000 м |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020, CNS15936 Класс B |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень heavy industry; surge L-N: 1 кВ; EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 10762,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 2137,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и исполнение
| Параметр | Значение |
| Исполнение | PCB mounting style |
| Габариты | 37 × 24 × 15 мм |
| Масса | 0,023 кг |
| Тип монтажа | Пайка в отверстия на печатную плату |
| Номер корпуса | IRM03 |
| Позиции выводов | 1 — AC/L; 3 — AC/N; 14 — -Vo; 16 — +Vo; остальные — NC |
Упаковка
| Параметр | Значение |
| Упаковка для исполнения PCB mounting style | 560 шт.; 14,1 кг; 0,77 куб. фута |
Тепловой режим и пайка
| Параметр | Значение |
| Температура пайки волной | 265 °C, 5 с макс. |
| Ручная пайка | 390 °C, 3 с макс. |
| Пайка оплавлением для SMD-исполнения | 240 °C, 10 с макс. |
Примечания
| 1 | Все параметры, не указанные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймового витого проводника, терминированного конденсатором 0,1 мкФ и 47 мкФ, подключённым параллельно. |
| 3 | Допуск включает установку допуска, нестабильность по сети и нестабильность по нагрузке. |
| 4 | Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов). |
