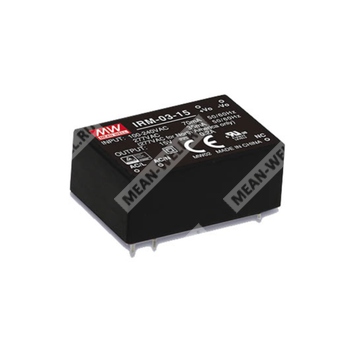

IRM-03-24 - миниатюрный модульный AC/DC источник питания на 24 В для монтажа на печатную плату.
IRM-03-24 — это миниатюрный модульный источник питания переменного/постоянного тока мощностью 3 Вт, предназначенный для непосредственного монтажа на печатную плату в промышленной и электронной аппаратуре. Изделие рассчитано на широкий диапазон входного напряжения, обладает встроенной фильтрацией ЭМС, низким уровнем потребления на холостом ходу и повышенной стойкостью к вибрации и внешним воздействиям.
Расшифровка партномера
| Позиция в обозначении |
Смысл |
| IRM |
Серия миниатюрных AC/DC модулей питания Mean Well |
| 03 |
Номинальная мощность 3 Вт |
| 24 |
Выходное напряжение 24 В |
Краткие особенности
- Универсальный вход переменного тока полного диапазона.
- Потребление без нагрузки менее 0,075 Вт.
- Компактные габариты.
- Соответствие EN55032 Class B без дополнительных компонентов.
- Расширенный рабочий температурный диапазон.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Высокая надёжность и низкая стоимость.
- Промышленное исполнение для монтажа на печатную плату.
Применение
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование заводской автоматизации.
- Портативные электронные устройства.
Описание
IRM-03-24 относится к серии IRM-03, представляющей собой 3-ваттные миниатюрные AC/DC модули с готовностью к пайке на печатную плату. Конструкция ориентирована на применение в электронных приборах и промышленной автоматике. Устройство допускает универсальный вход 85…305 В переменного тока или 120…430 В постоянного тока. Фенольный корпус и заливка силиконом улучшают теплоотвод, повышают устойчивость к вибрации до 5G и обеспечивают базовую защиту от пыли и влаги.
Модуль выполнен по схеме класса II, без вывода защитного заземления, и содержит встроенные компоненты ЭМС-фильтрации, что позволяет соответствовать требованиям EN55032 Class B. Серия также доступна в SMD-исполнении.
Электрические параметры
| Параметр |
IRM-03-24 |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
125 мА |
| Диапазон выходного тока |
0…125 мА |
| Номинальная мощность |
3 Вт |
| Допуск выходного напряжения |
±2,5% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Пульсации и шум, максимум |
240 мВ пик-пик |
| Диапазон регулировки напряжения |
25,2…32,4 В |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
85…305 В AC / 120…430 В DC |
| Диапазон частоты сети |
47…63 Гц |
| КПД, типовое значение |
80% |
| Потребляемый ток, типовое значение |
70 мА при 115 В AC; 40 мА при 230 В AC; 35 мА при 277 В AC |
| Пусковой ток, типовое значение |
10 А при 115 В AC; 20 А при 230 В AC |
| Потребляемая мощность без нагрузки |
< 0,075 Вт |
| Время установки и нарастания |
600 мс, 30 мс при 230 В AC; 600 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое значение |
40 мс при 230 В AC; 8 мс при 115 В AC, при полной нагрузке |
Защиты
| Параметр |
Значение |
| Перегрузка |
105…260% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Автовосстановление, режим hiccup |
| Перенапряжение |
3,8…4,9 В; защита: отключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание |
Защита предусмотрена |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая влажность |
20…90% RH, без конденсации |
| Рабочая температура |
-30…+85 °C |
| Температура хранения и влажность |
-40…+100 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 5G, по 10 мин на цикл, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход/выход: 4,2 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки |
< 0,25 мА при 277 В AC |
| Стандарты безопасности |
IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV BS EN/EN62368, BS EN/EN60335-1, BS EN/EN61558-1/-2-16 |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC II, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 2000 м |
| Излучаемые помехи |
Соответствие BS EN/EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020, CNS15936 Class B |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035; уровень для тяжёлой промышленности; импульс L-N: 1 кВ |
Надёжность и технологические данные
| Параметр |
Значение |
| MTBF по Telcordia SR-332 (Bellcore) |
10762,8 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) |
2137,6 тыс. ч минимум |
| Температура пайки волной |
265 °C, 5 с максимум |
| Ручная пайка |
390 °C, 3 с максимум |
| Пайка оплавлением для SMD-исполнения |
240 °C, 10 с максимум |
Габариты, исполнение и упаковка
| Параметр |
Значение |
| Исполнение |
Монтаж на печатную плату; доступно также SMD-исполнение |
| Габариты PCB-исполнения |
37 × 24 × 15 мм |
| Габариты SMD-исполнения |
37 × 24 × 16 мм |
| Масса |
0,023 кг |
| Упаковка |
560 шт.; 14,1 кг; 0,77 ft³ |
| Назначение выводов |
1 — AC/L; 3 — AC/N; 14 — -Vo; 16 — +Vo; прочие — NC |
Примечания
- Все параметры, кроме особо оговорённых, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ + 47 мкФ.
- Допуск включает установку, регулировку линии и регулировку нагрузки.
- Снижение характеристик по температуре составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft).
