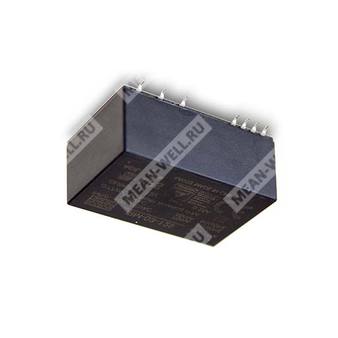

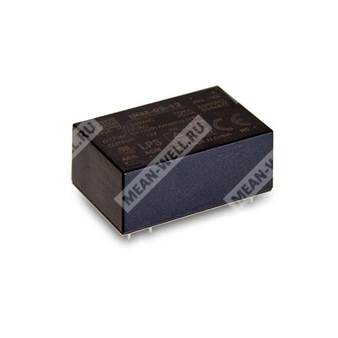

IRM-03-3.3 - миниатюрный AC-DC модульный источник питания 3,3 В мощностью 3 Вт для печатного монтажа.
IRM-03-3.3 представляет собой компактный модульный источник вторичного электропитания переменного тока в постоянный ток, предназначенный для монтажа на печатную плату в составе промышленной и электронной аппаратуры. Модель обеспечивает выходное напряжение 3,3 В при номинальной мощности 3 Вт, работает от универсальной сети 85–305 В AC и от 120–430 В DC, имеет встроенные цепи электромагнитной фильтрации, а также защиты от короткого замыкания, перегрузки и перенапряжения.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| IRM | Серия компактных AC-DC модулей Mean Well |
| 03 | Номинальная мощность серии 3 Вт |
| 3.3 | Выходное постоянное напряжение 3,3 В |
Краткое назначение и особенности
- Универсальный вход переменного тока полного диапазона.
- Потребление без нагрузки менее 0,075 Вт.
- Компактные габариты.
- Соответствие требованиям ЭМС EN55032 Класс B без дополнительных компонентов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт естественной конвекции воздуха.
- Класс изоляции II.
- Высокая надёжность и низкая стоимость.
Области применения
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Описание
IRM-03-3.3 — это 3-ваттный миниатюрный AC-DC источник питания модульного типа с корпусным исполнением для установки на печатную плату. Изделие рассчитано на применение в электронных приборах и промышленной автоматике, где требуется компактный, энергоэффективный и помехоустойчивый источник питания. Широкий диапазон входного напряжения 85–305 В AC обеспечивает работу в универсальных сетях электропитания. Пластиковый фенольный корпус и заливка силиконовым компаундом улучшают теплоотвод и повышают устойчивость к вибрациям до 5G, а также обеспечивают базовую защиту от пыли и влаги. Высокий КПД и крайне малое потребление в режиме холостого хода позволяют применять данную серию в оборудовании с жёсткими требованиями к энергопотреблению. Встроенные элементы EMI-фильтрации обеспечивают соответствие требованиям EN55032 Класс B. Помимо исполнения для монтажа на плату, серия также выпускается в SMD-исполнении.
Таблица параметров
| Параметр | Значение |
| Модель | IRM-03-3.3 |
| Выходное напряжение постоянного тока | 3,3 В |
| Номинальный выходной ток | 900 мА |
| Диапазон выходного тока | 0–900 мА |
| Номинальная мощность | 3 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск выходного напряжения | ±2,5% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 600 мс, 30 мс при 230 В AC; 600 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 40 мс при 230 В AC; 8 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85–305 В AC |
| Диапазон входного напряжения постоянного тока | 120–430 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД, типовое значение | 68% |
| Входной ток, типовое значение | 70 мА при 115 В AC; 40 мА при 230 В AC; 35 мА при 277 В AC |
| Пусковой ток, типовое значение | 10 А при 115 В AC; 20 А при 230 В AC |
| Ток утечки | Менее 0,25 мА при 277 В AC |
Выход
| Параметр | Значение |
| Выходное напряжение | 3,3 В |
| Номинальный ток | 900 мА |
| Диапазон регулирования тока | 0–900 мА |
| Мощность | 3 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск напряжения | ±2,5% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Защита от перегрузки | 105–260% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 3,8–4,9 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | от -30 до +85 °C |
| Температура хранения, влажность | от -40 до +100 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C от 0 до 50 °C |
| Вибрация | 10–500 Гц, 5G, по 10 минут на цикл, период 60 минут по осям X, Y, Z |
Механические данные
| Параметр | Значение |
| Исполнение | Плата монтажа / SMD-исполнение |
| Габариты исполнения для монтажа на плату | 37 × 24 × 15 мм |
| Габариты SMD-исполнения | 37 × 24 × 16 мм |
| Масса исполнения для монтажа на плату | 0,023 кг |
| Масса SMD-исполнения | 0,023 кг |
| Упаковка | 560 шт.; 14,1 кг; 0,77 куб. фута |
| Способ охлаждения | Естественная конвекция воздуха |
| Класс изоляции | II |
ЭМС и безопасность
| Параметр | Значение |
| Напряжение изоляции | Вход–выход: 4,2 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | Соответствие BS EN/EN55032 (CISPR32) Класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020, CNS15936 Класс B |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, тяжёлый промышленный уровень |
| Импульсная помехоустойчивость | 1 кВ между L и N |
| Нормы безопасности | IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV BS EN/EN62368, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1, проектирование по IEC60601-1 по запросу |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC II, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 2000 м |
Надёжность
| Параметр | Значение |
| MTBF | 10762,8 тыс. часов минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 2137,6 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
Пайка
| Параметр | Значение |
| Пайка волной | 265 °C, 5 с максимум |
| Ручная пайка | 390 °C, 3 с максимум |
| Пайка оплавлением для SMD-исполнения | 240 °C, 10 с максимум |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 3 | AC/N |
| 14 | -Vo |
| 16 | +Vo |
| Остальные | Не используются |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иначе.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием 12-дюймового витого экранированного провода и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Дерейтинг по температуре окружающей среды составляет 3,5% на 1000 м для моделей без вентилятора и 5% на 1000 м для моделей с вентилятором при высоте более 2000 м.
