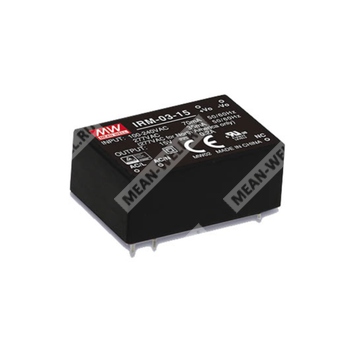

IRM-03-5 - 3-ваттный AC/DC модульный источник питания на плату с универсальным входом и выходом 5 В.
Расшифровка партномера
| Обозначение | Значение |
|---|
| IRM | Серия миниатюрных AC/DC модулей питания Mean Well |
| 03 | Номинальная мощность серии: 3 Вт |
| 5 | Выходное напряжение: 5 В |
Назначение и особенности
IRM-03-5 — миниатюрный модульный AC/DC источник питания для монтажа на печатную плату, предназначенный для питания электронных устройств, промышленной автоматики и прочего оборудования с требованием к компактности, высокой надежности и низкому энергопотреблению в режиме холостого хода.
Особенности
- Универсальный сетевой вход, полный диапазон.
- Потребление без нагрузки менее 0,075 Вт.
- Компактные габариты.
- Соответствие EN55032 Class B без дополнительных компонентов.
- Широкий диапазон рабочей температуры.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией.
- Класс изоляции II.
- Высокая надежность, низкая стоимость.
Применение
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Параметры изделия
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 5 В |
| Номинальный ток | 600 мА |
| Диапазон тока нагрузки | 0–600 мА |
| Номинальная мощность | 3 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск по выходному напряжению | ±2,5% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 600 мс, 30 мс при 230 В переменного тока; 600 мс, 30 мс при 115 В переменного тока; при полной нагрузке |
| Время удержания | 40 мс при 230 В переменного тока; 8 мс при 115 В переменного тока; при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85–305 В переменного тока / 120–430 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Типовой КПД | 77% |
| Типовой входной ток | 40 мА при 230 В переменного тока |
| Пусковой ток | 20 А при 230 В переменного тока |
| Ток утечки | < 0,25 мА при 277 В переменного тока |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105–260% от номинальной выходной мощности |
| Тип защиты от перегрузки | Периодический режим с самовосстановлением после устранения неисправности |
| Перенапряжение | 5,2–6,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | −30…+85 °C |
| Температура хранения, влажность | −40…+100 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | 4,2 кВ AC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV BS EN/EN62368, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, CNS15936 Class B |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень для тяжелой промышленности; импульсная помеха L-N: 1 кВ |
| Ток утечки | < 0,25 мА при 277 В AC |
Надежность
| Параметр | Значение |
|---|
| MTBF | 10762,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 2137,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и исполнение
| Параметр | Значение |
|---|
| Исполнение | Монтаж на печатную плату |
| Габариты | 37 × 24 × 15 мм (Д × Ш × В) |
| Масса | 0,023 кг |
| Стиль монтажа | PCB mounting style |
| Количество в упаковке | 560 шт. |
| Масса упаковки | 14,1 кг |
| Объем упаковки | 0,77 куб. фута |
Монтаж и пайка
| Параметр | Значение |
|---|
| Температура пайки волной | 265 °C, не более 5 с |
| Ручная пайка | 390 °C, не более 3 с |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку допусков, регулировку линии и регулировку нагрузки.
- Снижение допустимой нагрузки по температуре составляет 3,5%/1000 м для моделей без вентилятора и 5%/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
