IRM-03-9 - миниатюрный модульный AC-DC источник питания для монтажа на печатную плату с выходным напряжением 9 В.
Расшифровка партномера
| Обозначение |
Расшифровка |
| IRM |
Серия миниатюрных модульных AC-DC источников питания Mean Well |
| 03 |
Номинальная мощность 3 Вт |
| 9 |
Выходное напряжение 9 В |
Назначение и особенности

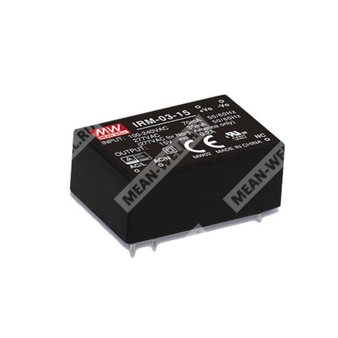

IRM-03-9 представляет собой миниатюрный AC-DC преобразователь модульного типа мощностью 3 Вт, предназначенный для установки на печатную плату и питания электронной аппаратуры, промышленной автоматики и приборов различного назначения. Модуль рассчитан на универсальный диапазон входного напряжения 85–305 В переменного тока или 120–430 В постоянного тока, что делает его пригодным для применения в широком спектре сетевых систем питания.

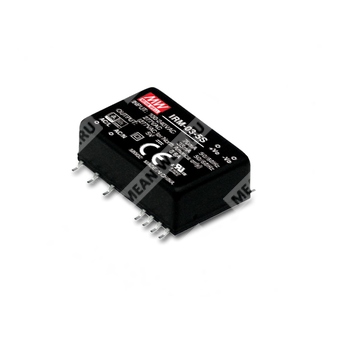

Корпус выполнен в компактном исполнении с габаритами 37 × 24 × 15 мм для платы и 37 × 24 × 16 мм для SMD-исполнения. Для повышения тепловой стойкости и виброустойчивости изделие залито компаундом на силиконовой основе и помещено в фенольный корпус. Заявлена устойчивость к вибрации до 5G, а также базовая защита от пыли и влаги.
Серия характеризуется высоким КПД до 80%, крайне малым потреблением на холостом ходу менее 0,075 Вт и встроенными EMI-фильтрующими элементами, обеспечивающими соответствие требованиям по электромагнитной совместимости без дополнительных внешних компонентов.
Основные свойства
- Универсальный вход переменного тока, полный диапазон.
- Очень малое потребление без нагрузки.
- Компактные размеры.
- Соответствие EN55032 Class B без дополнительных компонентов.
- Широкий температурный диапазон эксплуатации.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Высокая надёжность при низкой стоимости.
- Доступно исполнение для монтажа на печатную плату и SMD-исполнение.
Области применения
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование фабричной автоматики.
- Портативные электронные устройства.
Описание
IRM-03-9 относится к серии 3-ваттных миниатюрных AC-DC модулей Mean Well IRM-03, предназначенных для непосредственной пайки на печатную плату. Серия ориентирована на применение в электронной аппаратуре, приборах и промышленном оборудовании, где требуется компактный, экономичный и надёжный источник вторичного питания.
Модуль поддерживает универсальный вход 85–305 В AC, а также 120–430 В DC. Выход стабилизирован на уровне 9 В постоянного тока. Наличие встроенного EMI-фильтра, высокая электрическая прочность изоляции и соответствие ряду международных стандартов безопасности делают данное изделие типовым решением для встроенных систем питания.
Для исполнения IRM-03-9 характерны низкие пульсации и шумы, высокая стабильность по входному и нагрузочному воздействию, а также защита с автоматическим восстановлением после устранения аварийного режима.
Таблица основных параметров
| Параметр |
Значение |
| Модель |
IRM-03-9 |
| Выходное напряжение |
9 В |
| Номинальный ток |
333 мА |
| Диапазон выходного тока |
0–333 мА |
| Номинальная мощность |
3 Вт |
| Пульсации и шумы, максимум |
100 мВ п-п |
| Допуск выходного напряжения |
±2,5% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время включения и нарастания |
600 мс, 30 мс / 230 В AC; 600 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания |
40 мс / 230 В AC; 8 мс / 115 В AC при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85–305 В AC; 120–430 В DC |
| Диапазон частоты сети |
47–63 Гц |
| КПД, типовое значение |
77% |
| Входной ток, типовое значение |
70 мА / 115 В AC; 40 мА / 230 В AC; 35 мА / 277 В AC |
| Пусковой ток, типовое значение |
10 А / 115 В AC; 20 А / 230 В AC |
| Ток утечки |
< 0,25 мА / 277 В AC |
Выход
| Параметр |
Значение |
| Выходное напряжение |
9 В |
| Номинальный ток |
333 мА |
| Диапазон тока |
0–333 мА |
| Пульсации и шумы, максимум |
100 мВ п-п |
| Допуск выходного напряжения |
±2,5% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Номинальная мощность |
3 Вт |
Защиты
| Параметр |
Значение |
| Перегрузка |
105–260% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение на выходе |
3,8–4,9 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание |
Защита предусмотрена |
Эксплуатационные и климатические параметры
| Параметр |
Значение |
| Рабочая влажность |
20–90% RH, без конденсации |
| Рабочая температура |
−30…+85 °C |
| Температура хранения |
−40…+100 °C |
| Влажность хранения |
10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надёжность
| Параметр |
Значение |
| MTBF, Telcordia SR-332 |
10762,8 тыс. ч минимум |
| MTBF, MIL-HDBK-217F |
2137,6 тыс. ч минимум при 25 °C |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 4,2 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс изоляции |
II |
| Соответствие по излучению |
EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020, CNS15936 Class B |
| Соответствие по помехоустойчивости |
BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; heavy industry level (surge L-N: 1 кВ); EAC TP TC 020 |
| Стандарты безопасности |
IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV BS EN/EN62368, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1; конструкция по IEC60601-1 по запросу |
| Ток утечки |
< 0,25 мА / 277 В AC |
Размеры, исполнение и монтаж
| Параметр |
Значение |
| Исполнение |
Модуль для монтажа на печатную плату |
| Альтернативное исполнение |
SMD |
| Габариты платы |
37 × 24 × 15 мм |
| Габариты SMD-исполнения |
37 × 24 × 16 мм |
| Масса |
0,023 кг |
| Упаковка |
560 шт.; 14,1 кг; 0,77 куб. фута |
| Температура пайки волной |
265 °C, 5 с максимум |
| Ручная пайка |
390 °C, 3 с максимум |
| Пайка оплавлением для SMD-исполнения |
240 °C, 10 с максимум |
Назначение выводов
| Номер контакта |
Назначение |
| 1 |
AC/L |
| 3 |
AC/N |
| 14 |
-Vo |
| 16 |
+Vo |
| Остальные |
NC |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
- Пульсации и шумы измеряются в полосе 20 МГц с использованием экранированной витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, регулировку линии и регулировку нагрузки.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м при безвентиляторном исполнении и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
