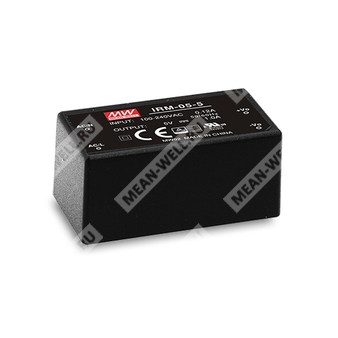

IRM-05-12 - модульный AC-DC источник питания 12 В, 5 Вт для печатного монтажа.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| IRM | IRM | Серия компактных AC-DC модулей Mean Well для монтажа на печатную плату |
| 05 | 05 | Номинальная мощность 5 Вт |
| 12 | 12 | Выходное напряжение 12 В постоянного тока |
Назначение и особенности
IRM-05-12 — это миниатюрный AC-DC модуль питания мощностью 5 Вт, предназначенный для установки на печатную плату в составе промышленной электроники, приборов автоматики и другого электронного оборудования. Модуль рассчитан на универсальный сетевой вход 85–305 В переменного тока и 120–430 В постоянного тока, обеспечивает стабилизированное выходное напряжение 12 В и имеет высокий уровень энергоэффективности.
Изделие выполнено в классе изоляции II, не требует подключения защитного проводника PE и допускает применение в широком диапазоне условий эксплуатации. Конструкция ориентирована на работу с охлаждением за счёт свободной конвекции воздуха. Серия характеризуется низким потреблением без нагрузки, компактными габаритами и соответствием требованиям по электромагнитной совместимости и безопасности для промышленного применения.
Особенности
- Компактное исполнение 1.8" × 1".
- Универсальный диапазон входного напряжения 85–305 В переменного тока.
- Потребление без нагрузки менее 0,1 Вт.
- Класс электромагнитной совместимости B без дополнительных компонентов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям PLS.
Области применения
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Описание
IRM-05-12 представляет собой 5-ваттный миниатюрный AC-DC модульный источник питания, предназначенный для монтажа на печатную плату различных электронных приборов и систем промышленной автоматизации. Модуль поддерживает универсальный вход 85–305 В переменного тока и 120–430 В постоянного тока, что упрощает применение в сетях с различными параметрами питания.
Корпус выполнен из огнестойкого пластика класса 94V-0 и залит компаундом на основе силикона, что повышает теплоотвод и устойчивость к вибрациям до 5G. Высокий КПД до 75% и крайне малое потребление на холостом ходу ниже 0,1 Вт позволяют использовать изделие в энергоэффективных системах. Серия имеет класс изоляции II и встроенный EMI-фильтр, что обеспечивает соответствие требованиям по помехоустойчивости и уровню излучаемых помех класса B.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 0,42 А |
| Диапазон тока | 0–0,42 А |
| Номинальная мощность | 5,04 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±2,5% |
| Регулировка по линии | ±0,3% |
| Регулировка по нагрузке | ±0,5% |
| Время удержания, тип. | 15 мс при 115 В переменного тока; 80 мс при 230 В переменного тока, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–305 В переменного тока / 120–430 В постоянного тока |
| Диапазон частоты сети | 47–440 Гц |
| КПД, тип. | 75% |
| Входной ток, тип. | 0,06 А при 277 В переменного тока |
| Пусковой ток, холодный старт | 40 А при 230 В переменного тока; 20 А при 115 В переменного тока |
| Потребление без нагрузки | < 0,1 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 115–260% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8–16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -30 до +85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -40 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 5G, по 10 мин/циклу, суммарно 60 мин по осям X, Y, Z |
| Рабочая высота | 2000 м |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, IEC61558-1/-2-16, UL62368-1, BS EN/EN62368-1, BS EN/EN61558-1/-2-16, TUV, EAC TP TC 004, BSMI CNS15598-1 approved |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 5000 м |
| Испытательное напряжение изоляции | I/P-O/P: 4,2 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | < 0,25 мА при 277 В переменного тока |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное излучаемое воздействие | BS EN/EN61000-4-3 | Уровень 3, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Прочее
| Параметр | Значение |
| MTBF | 9083,9 тыс. ч min, Telcordia SR-332 (Bellcore); 1495,8 тыс. ч min, MIL-HDBK-217F (25 °C) |
| Габариты | 45,7 × 25,4 × 21,5 мм |
| Масса | 0,033 кг |
| Упаковка | 270 шт. / 9,8 кг / 0,94 CUFT |
| Температура пайки волной | 265 °C, 5 с (макс.) |
| Ручная пайка | 390 °C, 3 с (макс.) |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулировку по линии и регулировку по нагрузке.
- Время установления измеряется при первом включении из холодного состояния. Повторное включение/выключение питания может увеличить время установления.
- Снижение допустимой температуры окружающей среды при высоте выше 2000 м составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Источник питания рассматривается как независимый модуль, однако конечное оборудование должно подтверждать соответствие всей системы требованиям ЭМС. Для методики испытаний следует руководствоваться документом по испытаниям EMI для модульных источников питания.
