IRM-05-15
IRM-05-15 - модульный AC/DC преобразователь 15 В 5 Вт для монтажа на печатную плату в промышленной электронике.

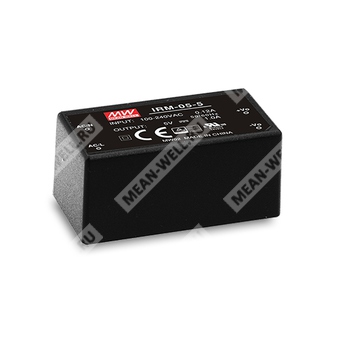

IRM-05-15 — миниатюрный высоконадежный AC/DC модуль серии IRM-05 для установки на печатную плату, предназначенный для преобразования универсального сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 15 В постоянного тока с мощностью до 4,95 Вт.
Расшифровка партномера
| Позиция в обозначении | Смысл |
| IRM | Серия миниатюрных AC/DC модулей питания |
| 05 | Номинальная мощность 5 Вт |
| 15 | Выходное напряжение 15 В |
Особенности
- Компактное исполнение 1.8" × 1".
- Универсальный вход 85...305 В~.
- Потребление мощности без нагрузки менее 0,1 Вт.
- Соответствие классу электромагнитной совместимости B без дополнительных компонентов.
- Широкий рабочий температурный диапазон от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS.
Области применения
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Описание
IRM-05-15 представляет собой миниатюрный модульный источник питания AC/DC мощностью 5 Вт с габаритами 45,7 × 25,4 × 21,5 мм, предназначенный для пайки непосредственно на печатную плату различных электронных приборов и систем промышленной автоматизации. Модуль принимает универсальное входное напряжение 85...305 В~ или 120...430 В=, что обеспечивает широкую совместимость с сетями питания различных регионов.
Конструкция выполнена в корпусе из негорючего пластика класса 94V-0, заполненного силиконовым компаундом, что повышает теплоотвод, устойчивость к вибрациям до 5G и защищает от пыли и влаги. Высокий КПД до 75% способствует снижению тепловых потерь, а очень малое потребление на холостом ходу делает изделие пригодным для энергоэффективных приложений.
Серия IRM-05 относится к классу II и не требует дополнительного защитного заземления. Встроенный EMI-фильтр обеспечивает соответствие требованиям по электромагнитным помехам. Модуль рассчитан на использование в промышленной аппаратуре, системах автоматизации и компактных электронных устройствах, где важны малые размеры, высокая надежность и простота монтажа.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 0,33 А |
| Диапазон тока | 0...0,33 А |
| Номинальная мощность | 4,95 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±2,5% |
| Нестабильность по линии | ±0,3% |
| Нестабильность по нагрузке | ±0,5% |
| Время удержания, тип. | 15 мс при 115 В~; 80 мс при 230 В~ при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85...305 В~; 120...430 В= |
| Диапазон частоты | 47...440 Гц |
| КПД, тип. | 75% |
| Входной ток, тип. | 0,06 А при 277 В~ |
| Пусковой ток, холодный старт | 40 А при 230 В~; 20 А при 115 В~ |
| Потребление без нагрузки | <0,1 Вт |
| Ток утечки | <0,25 мА при 277 В~ |
Защита
| Параметр | Значение |
| Перегрузка | 115...260% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 17,25...20,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Защита от короткого замыкания | Предусмотрена |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20...90% RH, без конденсации |
| Рабочая температура | -30...+85 °C |
| Температура хранения и влажность | -40...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 5G, по 10 мин на цикл, по 60 мин вдоль осей X, Y, Z |
| Рабочая высота | 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, IEC61558-1/-2-16, BS EN/EN61558-1/-2-16, BSMI CNS15598-1 |
| Категория перенапряжения | OVC III для IEC/EN 61558-1/-2-16; OVC II для IEC/EN/UL 62368-1 |
| Испытательное напряжение изоляции | I/P-O/P: 4,2 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В= / 25 °C / 70% RH |
| Ток утечки | <0,25 мА при 277 В~ |
| ЭМС излучение | BS EN/EN55032 (CISPR32), CNS15936 |
| Проводимые помехи | Класс B |
| Излучаемые помехи | Класс B |
| Гармонические токи | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ЭМС устойчивость | BS EN/EN55035, BS EN/EN61000-6-2 |
| ЭСР | Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный разряд, критерий A |
| Радиочастотная восприимчивость | Уровень 3, критерий A |
| EFT/пачки | Уровень 3, критерий A |
| Импульсные помехи | Уровень 3, 1 кВ L-N, критерий A |
| Кондуктивная помехоустойчивость | Уровень 3, критерий A |
| Магнитное поле | Уровень 4, критерий A |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
МТBF, размеры и упаковка
| Параметр | Значение |
| MTBF | 9083,9 тыс. ч min по Telcordia SR-332 (Bellcore); 1495,8 тыс. ч min по MIL-HDBK-217F (25 °C) |
| Габариты | 45,7 × 25,4 × 21,5 мм |
| Масса | 0,033 кг |
| Упаковка | 270 шт.; 9,8 кг; 0,94 CUFT |
Монтаж и конструкция
| Параметр | Значение |
| Тип монтажа | Пайка на печатную плату |
| Корпус | Компактный залитый модуль |
| Материал корпуса | Пластик 94V-0, заливка силиконом |
| Выводы | Штыревые, шаг и расположение согласно механическому чертежу |
| Температура пайки волной | 265 °C, 5 с максимум |
| Ручная пайка | 390 °C, 3 с максимум |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В~, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" с подключенными параллельно конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск настройки, нестабильность по линии и нестабильность по нагрузке.
4. Время установки измеряется при первом холодном пуске. При включении и выключении источника питания время установки может увеличиваться.
5. При высоте выше 2000 м для безвентиляторных моделей применяется снижение допустимой температуры окружающей среды на 3,5 °C на 1000 м.
6. Для вентиляторных моделей снижение допустимой температуры окружающей среды составляет 5 °C на 1000 м при высоте выше 2000 м.
7. Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
8. Для проведения испытаний ЭМС следует руководствоваться документом Mean Well по испытаниям ЭМС источников питания компонентов.
