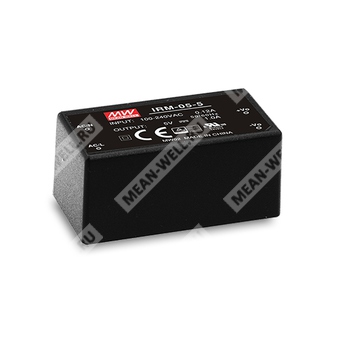

IRM-05-24 - компактный модульный источник питания переменного тока в постоянный для промышленной аппаратуры.
Расшифровка партномера
| Партномер | Расшифровка |
| IRM | Серия компактных высоконадежных AC-DC модулей Mean Well для монтажа на печатную плату |
| 05 | Номинальная мощность 5 Вт |
| 24 | Выходное напряжение 24 В |
Назначение и особенности
IRM-05-24 — это миниатюрный модульный источник питания AC-DC, предназначенный для установки на печатную плату и преобразования широкого диапазона сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 24 В. Модуль ориентирован на промышленную электронику, средства автоматизации, электротехническое оборудование и встраиваемые устройства, где важны малые габариты, высокая эффективность, низкое потребление на холостом ходу и соответствие требованиям по электромагнитной совместимости.
Конструкция выполнена в закрытом залитом корпусе, обеспечивающем повышенную устойчивость к пыли, влажности и вибрации. Изделие относится к классу II по изоляции, не требует дополнительной обвязки для обеспечения базовой функциональности и поддерживает универсальный вход 85...305 В переменного тока либо 120...430 В постоянного тока. Для защиты предусмотрены отключение при перегрузке и ограничение перенапряжения за счет стабилитронного узла. Охлаждение осуществляется естественной конвекцией.
Особенности
- Компактный корпус 1.8" × 1".
- Универсальный вход 85...305 В переменного тока.
- Потребление на холостом ходу менее 0,1 Вт.
- Соответствие классу электромагнитной совместимости B без дополнительных компонентов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS.
Области применения
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование заводской автоматизации.
- Ручные электронные устройства.
Параметры по выходу
| Параметр | IRM-05-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 0,23 А |
| Диапазон выходного тока | 0...0,23 А |
| Номинальная выходная мощность | 5,52 Вт |
| Пульсации и шум, не более | 200 мВ п-п |
| Допуск выходного напряжения | ±2,5 % |
| Линейная стабилизация | ±0,3 % |
| Нагрузочная стабилизация | ±0,5 % |
| Время удержания, тип. | 15 мс при 115 В AC; 80 мс при 230 В AC |
Параметры по входу
| Параметр | IRM-05-24 |
| Диапазон входного напряжения | 85...305 В AC / 120...430 В DC |
| Диапазон частоты сети | 47...440 Гц |
| КПД, тип. | 77 % |
| Потребляемый ток, тип. | 0,06 А при 277 В AC |
| Пусковой ток, холодный старт | 40 А при 230 В AC; 20 А при 115 В AC |
| Потребление без нагрузки | < 0,1 Вт |
| Время запуска, тип. | 600 мс, 30 мс при полной нагрузке |
Защита
| Параметр | IRM-05-24 |
| Перегрузка | 115...260 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Пускозащита с циклическим восстановлением после устранения неисправности |
| Перенапряжение | 27,6...32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Защита от короткого замыкания | Есть |
Эксплуатационные условия
| Параметр | IRM-05-24 |
| Рабочая температура | -30...+85 °C |
| Рабочая влажность | 20...90 % RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95 % RH |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 2000 м |
Электрическая прочность и изоляция
| Параметр | IRM-05-24 |
| Испытательное напряжение изоляции вход-выход | 4,2 кВ AC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Ток утечки | < 0,25 мА при 277 В AC |
| Категория перенапряжения | III, при высоте до 2000 м |
ЭМС
| Параметр | IRM-05-24 |
| Излучаемые помехи | Класс B |
| Проводимые помехи | Класс B |
| Гармонические составляющие тока | Класс A |
| Колебание напряжения | Соответствует |
| Электростатический разряд | Уровень 3, 8 кВ воздушный; уровень 2, 4 кВ контактный, критерий A |
| Радиочастотное излучаемое воздействие | Уровень 3, критерий A |
| Быстрые переходные процессы | Уровень 3, критерий A |
| Помехи по проводам | Уровень 3, критерий A |
| Импульсные перенапряжения | Уровень 4, критерий A |
| Магнитное поле | Уровень 4, критерий A |
| Провалы и прерывания напряжения | >95 % провал 0,5 периода, 30 % провал 25 периодов, >95 % прерывания 250 периодов |
Надежность, размеры и упаковка
| Параметр | IRM-05-24 |
| Средняя наработка на отказ | 9083,9 тыс. ч, Telcordia SR-332 (Bellcore); 1495,8 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты | 45,7 × 25,4 × 21,5 мм |
| Масса | 0,033 кг |
| Упаковка | 270 шт. / 9,8 кг / 0,94 CUFT |
Монтаж и пайка
| Параметр | IRM-05-24 |
| Температура пайки волной | 265 °C, 5 с максимум |
| Температура ручной пайки | 390 °C, 3 с максимум |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
4. Время запуска измеряется при первом холодном включении. Повторное включение и выключение может увеличить время запуска.
5. Для высоты более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
6. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть дополнительно проверено на соответствие директивам ЭМС. Для методики испытаний следует использовать руководство по испытаниям ЭМС компонентных источников питания.
