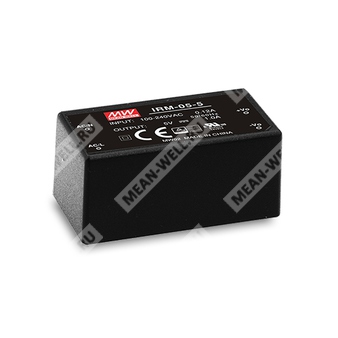

IRM-05-5 - компактный AC/DC модульный источник питания 5 В для монтажа на печатную плату и промышленной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
|---|
| IRM | Серия | Миниатюрный модульный AC/DC источник питания |
| 05 | Номинальная мощность | 5 Вт |
| 5 | Выходное напряжение | 5 В постоянного тока |
Краткое описание
IRM-05-5 представляет собой миниатюрный AC/DC модульный источник питания мощностью 5 Вт, предназначенный для монтажа на печатную плату и питания промышленной и электронной аппаратуры. Модель обеспечивает универсальный вход 85...305 В переменного тока или 120...430 В постоянного тока, фиксированное выходное напряжение 5 В и выполнена в закрытом залитом корпусе с естественным воздушным охлаждением.
Особенности
- Компактный размер 1.8" × 1".
- Универсальный вход 85...305 В переменного тока.
- Потребление холостого хода менее 0.1 Вт.
- Класс ЭМС B без дополнительных компонентов.
- Широкий диапазон рабочей температуры от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS.
- Потенциальный срок службы для промышленного применения и низкий уровень потребления на холостом ходу.
Области применения
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование заводской автоматизации.
- Портативные электронные устройства.
Основные параметры
| Параметр | Значение |
|---|
| Серия | IRM-05 |
| Модель | IRM-05-5 |
| Тип | 5-Вт AC/DC высоконадежный модульный источник питания для монтажа на плату |
| Способ охлаждения | Свободная конвекция воздуха |
| Рабочая высота | До 2000 м |
| Класс перенапряжения | III |
| Класс изоляции | II |
Выход
| Параметр | Значение для IRM-05-5 |
|---|
| Выходное напряжение | 5 В |
| Номинальный ток | 1 А |
| Диапазон тока | 0...1 А |
| Номинальная мощность | 5 Вт |
| Пульсации и шум, макс. | 200 мВ п-п |
| Допуск по выходному напряжению | ±2.5% |
| Линейная стабилизация | ±0.3% |
| Нагрузочная стабилизация | ±0.5% |
| Время удержания, тип. | 80 мс при 230 В перем. тока; 15 мс при 115 В перем. тока, при полной нагрузке |
| Время запуска и нарастания, тип. | 600 мс, 30 мс при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85...305 В переменного тока / 120...430 В постоянного тока |
| Диапазон входной частоты | 47...440 Гц |
| КПД, тип. | 77% |
| Входной ток, тип. | 0.08 А при 230 В переменного тока |
| Входной ток, тип. | 0.12 А при 115 В переменного тока |
| Входной ток, тип. | 0.06 А при 277 В переменного тока |
| Пусковой ток, холодный старт | 20 А при 115 В переменного тока |
| Пусковой ток, холодный старт | 40 А при 230 В переменного тока |
| Потребление без нагрузки | Менее 0.1 Вт |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 115...260% от номинальной выходной мощности |
| Тип защиты от перегрузки | Периодический режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 3.8...4.95 В |
| 5-вольтовый вариант перенапряжения | 5.75...6.75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Защита от короткого замыкания | Есть |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура | От -30 до +85 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | От -40 до +85 °C, 10...95% RH |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5G, по 10 минут на цикл, общий цикл 60 минут по осям X, Y, Z |
| Высота эксплуатации | 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | I/P-O/P: 4.2 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ток утечки | Менее 0.25 мА при 277 В переменного тока |
ЭМС
| Параметр | Норматив | Уровень / критерий |
|---|
| Проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | Соответствует |
| Параметр | Норматив | Уровень / критерий |
|---|
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотная восприимчивость | BS EN/EN61000-4-3 | Уровень 3, критерий A |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Помехоустойчивость по наведенным сигналам | BS EN/EN61000-4-6 | Уровень 3, критерий A |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, критерий A; 1 кВ L-N |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Соответствие стандартам
- IEC62368-1
- UL62368-1
- TUV BS EN/EN62368-1
- EAC TP TC 004
- IEC61558-1/-2-16
- BS EN/EN61558-1/-2-16
- BSMI CNS15598-1, одобрено
- BS EN/EN55035
- BS EN/EN61000-6-2
Конструктивные данные
| Параметр | Значение |
|---|
| Габариты | 45.7 × 25.4 × 21.5 мм |
| Масса | 0.033 кг |
| Упаковка | 270 шт.; 9.8 кг; 0.94 куб. фута |
| Тип монтажа | Монтаж на печатную плату |
| Корпус | Залитый модульный корпус |
MTBF
| Методика | Значение |
|---|
| Telcordia SR-332 (Bellcore) | 9083.9 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 1495.8 тыс. ч минимум |
Паяльный режим
| Параметр | Значение |
|---|
| Пайка волной | 265 °C, 5 с максимум |
| Ручная пайка | 390 °C, 3 с максимум |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0.1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и нагрузочную стабилизацию.
- Время запуска измеряется при первом холодном включении. Повторное включение и выключение источника питания может увеличить время запуска.
- Для моделей без вентилятора температурное снижение параметров по высоте составляет 3.5 °C на 1000 м, для моделей с вентилятором — 5 °C на 1000 м при высоте свыше 2000 м.
- Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно повторно подтверждать соответствие всей системы директивам ЭМС.
