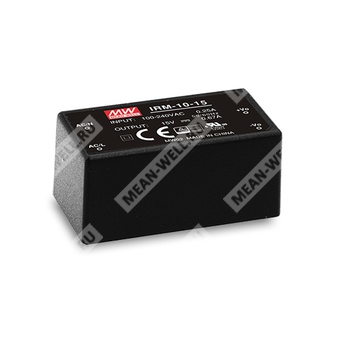

IRM-10-12 - компактный AC-DC модульный источник питания 12 В для промышленной электроники и автоматизации.
Расшифровка партномера
| Позиция |
Значение |
| IRM |
Серия компактных модульных источников питания Mean Well для монтажа на печатную плату |
| 10 |
Номинальная мощность 10 Вт |
| 12 |
Выходное напряжение 12 В |
Назначение и особенности
IRM-10-12 представляет собой миниатюрный модульный AC-DC источник питания, предназначенный для непосредственного монтажа на печатную плату. Модель рассчитана на применение в промышленной электронике, средствах автоматизации, измерительных и иных электронных устройствах, где требуется компактный, энергоэффективный и защищённый источник питания с универсальным входом.
Изделие выполнено в классе II без заземления, имеет встроенный EMI-фильтр, соответствует требованиям по электромагнитной совместимости класса B без дополнительных компонентов и пригодно для эксплуатации в широком диапазоне входных напряжений сети переменного тока и постоянного напряжения.
Особенности
- Компактный корпус 1.8" × 1" класса Ⅱ для монтажа на печатную плату.
- Универсальный вход 85–305 В переменного тока.
- Потребление холостого хода менее 0.1 Вт.
- Соответствие требованиям по электромагнитной совместимости класса B без дополнительных компонентов.
- Диапазон рабочей температуры от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Естественное охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS.
Области применения
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование заводской автоматизации.
- Портативные электронные устройства.
Описание
IRM-10-12 — это миниатюрный модульный источник питания AC-DC мощностью 10 Вт, предназначенный для пайки непосредственно на печатную плату в составе различного электронного и промышленного оборудования. Устройство обеспечивает универсальный диапазон входного напряжения 85–305 В переменного тока, а также работу от постоянного напряжения в расширенном диапазоне, что позволяет применять его в широком спектре систем питания.
Корпус с габаритами 45.7 × 25.4 × 21.5 мм имеет силиконовое заполнение, повышающее теплоотвод и стойкость к вибрации и механическим воздействиям. Серия характеризуется высоким КПД, низким энергопотреблением на холостом ходу и встроенным фильтром электромагнитных помех, что обеспечивает соответствие современным требованиям к компактным промышленным источникам питания.
Таблица расшифровки основных параметров
| Параметр |
Значение |
| Серия |
IRM-10 |
| Номинальная выходная мощность |
10.2 Вт |
| Номинальное выходное напряжение |
12 В |
| Номинальный выходной ток |
0.85 А |
| Диапазон тока нагрузки |
0–0.85 А |
Параметры
Выход
| Параметр |
IRM-10-12 |
| Выходное напряжение |
12 В |
| Номинальный ток |
0.85 А |
| Диапазон тока нагрузки |
0–0.85 А |
| Номинальная мощность |
10.2 Вт |
| Пульсации и шум |
200 мВ п-п |
| Допуск выходного напряжения |
±2.5% |
| Нестабильность по сети |
±0.3% |
| Нестабильность по нагрузке |
±0.5% |
Вход
| Параметр |
IRM-10-12 |
| Диапазон входного напряжения |
85–305 В переменного тока / 120–430 В постоянного тока |
| Диапазон входной частоты |
47–440 Гц |
| КПД тип. |
82% |
| Входной ток тип. |
0.25 А при 115 В переменного тока; 0.15 А при 230 В переменного тока; 0.125 А при 277 В переменного тока |
| Пусковой ток тип. |
20 А при 115 В переменного тока; 40 А при 230 В переменного тока, холодный старт |
| Время запуска и нарастания |
600 мс, 30 мс при полной нагрузке |
| Время удержания тип. |
30 мс при 230 В переменного тока; 8 мс при 115 В переменного тока |
| Потребление без нагрузки |
Менее 0.1 Вт |
Защита
| Параметр |
IRM-10-12 |
| Перегрузка |
115%–190% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
13.8–16.2 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, ограничение стабилитроном |
| Защита от короткого замыкания |
Предусмотрена |
Электрическая прочность и изоляция
| Параметр |
IRM-10-12 |
| Испытательное напряжение изоляции |
4.2 кВ переменного тока между входом и выходом |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ток утечки |
Менее 0.25 мА при 277 В переменного тока |
Эксплуатационные условия
| Параметр |
IRM-10-12 |
| Рабочая температура |
-30…+85 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10–95% RH |
| Температурный коэффициент |
±0.03%/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 5G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Рабочая высота |
2000 м |
ЭМС
| Параметр |
IRM-10-12 |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Гармонические токи |
BS EN/EN61000-3-2, класс A |
| Мерцание напряжения |
BS EN/EN61000-3-3 |
Устойчивость к помехам
| Воздействие |
Стандарт |
Уровень / критерий |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, критерий A |
| Быстрые переходные процессы / всплески |
BS EN/EN61000-4-4 |
Уровень 3, критерий A |
| Выбросы напряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ L-N, критерий A |
| Кондуктивные помехи |
BS EN/EN61000-4-6 |
Уровень 3, критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, критерий A |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность
| Параметр |
IRM-10-12 |
| MTBF |
9094.9 тыс. часов минимум по Telcordia SR-332 (Bellcore); 1495.8 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр |
IRM-10-12 |
| Габариты |
45.7 × 25.4 × 21.5 мм |
| Масса |
0.033 кг |
| Упаковка |
270 шт. / 9.8 кг / 0.94 куб. фута |
Температура пайки
| Параметр |
IRM-10-12 |
| Пайка волной |
265 °C, 5 с максимум |
| Ручная пайка |
390 °C, 3 с максимум |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0.1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, нестабильность по сети и нестабильность по нагрузке.
- Время запуска измеряется при первом холодном старте; многократное включение и выключение может увеличить время запуска.
- Для высоты более 2000 м снижение допустимой температуры окружающей среды составляет 3.5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС.
