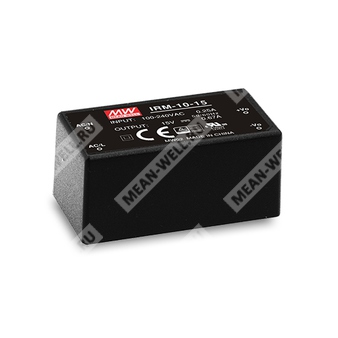

IRM-10-15 - 10-ваттный AC/DC модульный источник питания для монтажа на печатную плату с выходом 15 В и высокой надежностью.
Назначение и общая характеристика
IRM-10-15 представляет собой компактный высоконадежный модульный источник питания AC/DC для монтажа на печатную плату. Устройство предназначено для преобразования широкого диапазона сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 15 В постоянного тока при мощности до 10,05 Вт. Модуль ориентирован на применение в промышленной аппаратуре, автоматизированных системах и других электронных устройствах, где требуются малые габариты, высокая энергоэффективность, низкое потребление без нагрузки и соответствие требованиям по электромагнитной совместимости.
Расшифровка партномера
| Позиция |
Значение |
| IRM |
Серия модульных AC/DC источников питания Mean Well |
| 10 |
Номинальная мощность 10 Вт |
| 15 |
Выходное напряжение 15 В |
Особенности
- Компактное исполнение: 1.8" × 1"
- Универсальный вход 85–305 В переменного тока
- Потребление холостого хода менее 0,1 Вт
- Соответствие требованиям по ЭМС класса B без дополнительных внешних компонентов
- Широкий рабочий температурный диапазон: от -30 до +85 °C
- Защита от короткого замыкания, перегрузки и перенапряжения
- Охлаждение свободной конвекцией воздуха
- Класс изоляции II
- Категория перенапряжения III
- Соответствие требованиям LPS
- 3 года гарантии
Области применения
- Промышленное электротехническое оборудование
- Механическое оборудование
- Заводская автоматизация
- Портативные электронные устройства
Описание
IRM-10-15 — это миниатюрный AC/DC модуль питания формата для установки на печатную плату, предназначенный для питания электронной и промышленной аппаратуры от сети переменного тока с номиналами в широком диапазоне. Благодаря высокой эффективности и очень низкому потреблению без нагрузки модуль хорошо подходит для систем, где критичны энергетическая экономичность и тепловая стабильность.
Конструкция предусматривает встроенный EMI-фильтр, что позволяет достигать соответствия нормам по электромагнитным помехам без применения дополнительных внешних элементов. Модуль имеет залитое силиконовым компаундом исполнение, повышающее стойкость к вибрации, улучшающее теплоотвод и обеспечивающее повышенную устойчивость к пыли и влаге. Устройство рассчитано на работу в промышленных условиях и обеспечивает надежное питание нагрузок малой и средней мощности.
Основные параметры
| Параметр |
Значение |
| Модель |
IRM-10-15 |
| Номинальное выходное напряжение |
15 В |
| Номинальный выходной ток |
0,67 А |
| Диапазон выходного тока |
0–0,67 А |
| Номинальная мощность |
10,05 Вт |
| Пульсации и шум |
200 мВ пик-пик |
| Допуск выходного напряжения |
±2,5% |
| Линейная стабилизация |
±0,3% |
| Стабилизация по нагрузке |
±0,5% |
| Время удержания |
8 мс при 115 В AC, 30 мс при 230 В AC при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85–305 В AC / 120–430 В DC |
| Диапазон частоты |
47–440 Гц |
| Входной ток |
0,25 А при 115 В AC; 0,15 А при 230 В AC; 0,125 А при 277 В AC |
| Пусковой ток |
20 А при 115 В AC; 40 А при 230 В AC, холодный пуск |
| Потребление без нагрузки |
Менее 0,1 Вт |
Выход
| Параметр |
Значение |
| Выходное напряжение |
15 В |
| Номинальный ток |
0,67 А |
| Диапазон регулирования по току |
0–0,67 А |
| Пульсации и шум |
200 мВ пик-пик |
| Допуск |
±2,5% |
| Линейная стабилизация |
±0,3% |
| Стабилизация по нагрузке |
±0,5% |
| Мощность |
10,05 Вт |
| КПД типовое |
82% |
Защита
| Параметр |
Значение |
| Перегрузка |
115–190% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
17,25–20,25 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание |
Защита предусмотрена |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
4,2 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки |
Менее 0,25 мА при 277 В AC |
| Класс изоляции |
II |
Эксплуатационные и климатические условия
| Параметр |
Значение |
| Рабочая влажность |
20–90% RH, без конденсации |
| Рабочая температура |
-30…+85 °C |
| Температура хранения и влажность |
-40…+85 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Рабочая высота |
2000 м |
Механические и монтажные данные
| Параметр |
Значение |
| Габариты |
45,7 × 25,4 × 21,5 мм |
| Масса |
0,033 кг |
| Исполнение печатных выводов |
Шаг выводов 3,5 ±1 мм; диаметр выводов 1,0 мм |
| Температура пайки волной |
265 °C, 5 с, максимум |
| Ручная пайка |
390 °C, 3 с, максимум |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Гармонические составляющие входного тока |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения |
BS EN/EN61000-3-3 |
--- |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, критерий A |
| Проведённые помехи |
BS EN/EN61000-4-6 |
Уровень 3, критерий A |
| Импульсные помехи |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ L-N, критерий A |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 3, критерий A |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Наработка на отказ
| Методика |
Значение |
| Telcordia SR-332 (Bellcore) |
9094,9 тыс. ч, минимум |
| MIL-HDBK-217F (25 °C) |
1495,8 тыс. ч, минимум |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
270 шт. |
| Масса упаковки |
9,8 кг |
| Объём упаковки |
0,94 куб. фута |
Примечания
1. Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12", оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает в себя допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. Время включения измеряется при первом холодном старте. Повторные включения и выключения могут увеличить время установления.
5. Снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м для бескулерных моделей и на 5 °C на каждые 1000 м для моделей с вентилятором при высоте более 2000 м (6500 ft).
6. Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно быть дополнительно проверено на соответствие директивам по ЭМС. Для проведения испытаний следует использовать методику проверки ЭМС для компонентных источников питания.
