IRM-10-3.3 - компактный модульный AC/DC источник питания на 3,3 В для промышленной электроники.

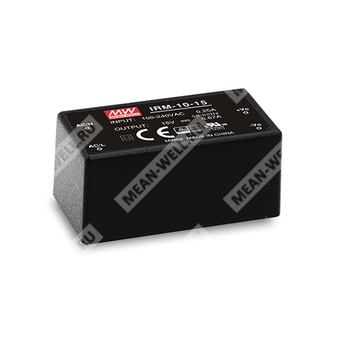

IRM-10-3.3 — это миниатюрный встроенный AC/DC преобразователь модульного исполнения мощностью 10 Вт, предназначенный для монтажа на печатную плату и питания промышленной и электронной аппаратуры от сетевого переменного или постоянного входа.
Назначение и особенности
Модуль относится к серии IRM-10 и предназначен для построения компактных источников вторичного питания с высокой надежностью. Изделие рассчитано на универсальный вход 85–305 В переменного тока либо 120–430 В постоянного тока, имеет изолированный выход 3,3 В и обеспечивает выходной ток до 2,5 А.
По документу серия характеризуется: компактным габаритом, отсутствием потребления холостого хода ниже 0,1 Вт, соответствием требованиям по электромагнитной совместимости класса B без дополнительных компонентов, свободной конвекцией охлаждения, защитой от короткого замыкания, перегрузки и перенапряжения, а также классом изоляции II.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| IRM | Серия модульных AC/DC источников питания Mean Well |
| 10 | Номинальная мощность 10 Вт |
| 3.3 | Выходное напряжение 3,3 В |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 3,3 В |
| Номинальный выходной ток | 2,5 А |
| Диапазон выходного тока | 0–2,5 А |
| Номинальная мощность | 8,25 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±2,5% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Время удержания | 30 мс при 230 В AC; 8 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85–305 В AC / 120–430 В DC |
| Диапазон частоты сети | 47–440 Гц |
| Входной ток | 0,25 А при 115 В AC; 0,15 А при 230 В AC; 0,125 А при 277 В AC |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| КПД, типовое значение | 74% |
| Потребление на холостом ходу | Менее 0,1 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 115–190% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 3,8–4,95 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Защита от короткого замыкания | Имеется |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+85 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, по осям X, Y, Z в течение 60 мин на каждую ось |
| Высота эксплуатации | 2000 м |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, IEC61558-1/-2-16, TUV BS EN/EN61558-1/-2-16 |
| Статус по BSMI | CNS15598-1 approved |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 5000 м |
| Испытательное напряжение изоляции | I/P-O/P: 4,2 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | < 0,25 мА при 277 В AC |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи, проводимые | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное излучаемое воздействие | BS EN/EN61000-4-3 | Уровень 3, критерий A |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Синфазные помехи | BS EN/EN61000-4-6 | Уровень 3, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N, критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 9094,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1495,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 45,7 × 25,4 × 21,5 мм |
| Масса | 0,033 кг |
| Упаковка | 270 шт.; 9,8 кг; 0,94 CUFT |
Назначение в применениях
- Промышленное электротехническое оборудование
- Механическое оборудование
- Заводская автоматизация
- Портативные электронные устройства
Описание
IRM-10-3.3 представляет собой 10-ваттный миниатюрный модульный источник питания AC/DC с монтажом на печатную плату. Модуль выполнен в компактном корпусе 45,7 × 25,4 × 21,5 мм и предназначен для преобразования универсального сетевого входа в стабилизированное низковольтное питание 3,3 В. Конструкция ориентирована на применение в промышленной автоматике и встраиваемой электронике, где важны малые габариты, высокая электрическая прочность, устойчивость к помехам и низкое потребление без нагрузки.
Согласно материалу, серия IRM-10 использует встроенный EMI-фильтр, что позволяет обеспечить соответствие требованиям класса B без добавления внешних компонентов. Модуль допускает работу при высокой эффективности до 74% для версии 3,3 В, имеет свободное воздушное охлаждение и рассчитан на длительную эксплуатацию в широком диапазоне температур.
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Время установки измеряется при первом холодном запуске. Повторное включение/выключение источника питания может увеличить это время.
- Для моделей без вентилятора снижение допустимой нагрузки при высоте более 2000 м составляет 3,5 °C на 1000 м; для моделей с вентилятором — 5 °C на 1000 м.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам EMC.
