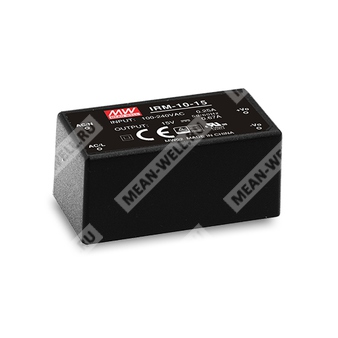

IRM-10-5
IRM-10-5 - компактный модульный AC-DC источник питания для питания аппаратуры от сети переменного или постоянного тока.
Расшифровка партномера
| Партномер | Расшифровка |
| IRM | Серия компактных высоконадежных печатно-монтируемых модулей питания Mean Well |
| 10 | Номинальная мощность 10 Вт |
| 5 | Выходное напряжение 5 В |
Назначение
IRM-10-5 представляет собой миниатюрный модульный AC-DC источник питания для монтажа на печатную плату, предназначенный для формирования стабилизированного напряжения 5 В из универсального сетевого входа. Модуль ориентирован на промышленную автоматику, электронные приборы, оборудование общего промышленного назначения и устройства с повышенными требованиями к электромагнитной совместимости, компактности и надежности.
Особенности
- Компактное исполнение 1.8" × 1".
- Универсальный вход 85–305 В AC.
- Потребление холостого хода менее 0.1 Вт.
- Соответствие классу ЭМС B без дополнительных компонентов.
- Широкий диапазон рабочей температуры от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет естественной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS.
- Совместимость с промышленным применением и встраиваемой аппаратурой.
Области применения
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование заводской автоматизации.
- Портативные электронные устройства.
Описание
IRM-10-5 — это миниатюрный модульный источник питания AC-DC мощностью 10 Вт с габаритами 45.7 × 25.4 × 21.5 мм. Он предназначен для монтажа непосредственно на печатную плату и обеспечивает питание электронной и промышленной аппаратуры от универсального входа переменного тока 85–305 В или постоянного тока 120–430 В.
Модуль выполнен в классе II без подключения защитного проводника, содержит встроенный EMI-фильтр и обеспечивает соответствие требованиям по электромагнитной совместимости класса B без дополнительных внешних компонентов. Высокий КПД, низкое энергопотребление на холостом ходу и широкий температурный диапазон позволяют применять изделие в компактных встраиваемых системах с ограниченным тепловым бюджетом.
Конструктивно изделие рассчитано на свободную конвекцию, допускает работу на высоте до 2000 м и характеризуется повышенной устойчивостью к вибрации. Выход 5 В предназначен для питания цифровых узлов, микроконтроллерных систем, интерфейсных цепей и другой низковольтной электроники.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 2 А |
| Диапазон тока | 0–2 А |
| Номинальная мощность | 10 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±2.5% |
| Линейная стабилизация | ±0.3% |
| Стабилизация по нагрузке | ±0.5% |
| Время удержания | 30 мс при 230 В AC; 8 мс при 115 В AC, полная нагрузка |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–305 В AC; 120–430 В DC |
| Диапазон частоты | 47–440 Гц |
| Потребляемый ток | 0.25 А при 115 В AC; 0.15 А при 230 В AC; 0.125 А при 277 В AC |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC, холодный пуск |
| КПД | 82% |
Защита
| Параметр | Значение |
| Перегрузка | 115–190% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 3.8–4.95 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0.03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Рабочая высота | 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, IEC61558-1/-2-16, TUV BS EN/EN61558-1/-2-16 |
| Подтверждение BSMI | CNS15598-1 approved |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 5000 м |
| Испытательное напряжение изоляции | I/P-O/P: 4.2 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | < 0.25 мА при 277 В AC |
| ЭМС излучение | BS EN/EN55032 (CISPR32), CNS15936 |
| ЭМС помехоустойчивость | BS EN/EN55035, BS EN/EN61000-6-2 |
Испытания ЭМС
| Параметр | Стандарт | Уровень испытания / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3, критерий A |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Проведенные помехи | BS EN/EN61000-4-6 | Уровень 3, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N, критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 9094.9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1495.8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 45.7 × 25.4 × 21.5 мм |
| Масса | 0.033 кг |
| Упаковка | 270 шт.; 9.8 кг; 0.94 куб. фута |
| Размер печатных выводов | Диаметр 1.0 мм |
| Исполнение корпуса | Case No. 222A |
Механические размеры и выводы
| Параметр | Значение |
| Длина | 45.7 мм |
| Ширина | 25.4 мм |
| Высота | 21.5 мм |
| Монтаж | Печатный, выводы под пайку |
| Назначение выводов | AC/L, AC/N, -V, +V |
Температурные ограничения пайки
| Параметр | Значение |
| Пайка волной | 265 °C, 5 с максимум |
| Ручная пайка | 390 °C, 3 с максимум |
Примечания
1. Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0.1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. Время запуска измеряется при первом холодном включении. Повторное включение и выключение источника питания может увеличивать время запуска.
5. Для модулей без вентилятора температурное снижение мощности при высоте более 2000 м составляет 3.5 °C на 1000 м; для модулей с вентилятором — 5 °C на 1000 м.
6. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. Для проведения испытаний по ЭМС следует руководствоваться документом «Испытание ЭМИ компонентных источников питания».
