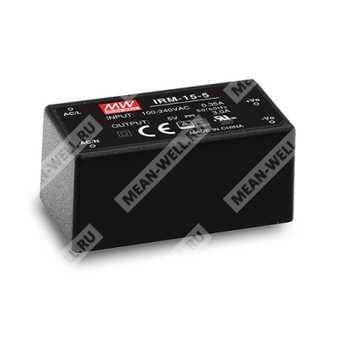

IRM-15-12
IRM-15-12 - компактный AC-DC модуль питания 12 В для монтажа на печатную плату и промышленной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| IRM | Серия компактных промышленных модульных источников питания Mean Well |
| 15 | Номинальная мощность 15 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Краткое описание
IRM-15-12 представляет собой миниатюрный модульный источник питания AC-DC мощностью 15 Вт, предназначенный для монтажа на печатную плату. Модуль рассчитан на универсальный сетевой вход 85...305 В переменного тока и 120...430 В постоянного тока, обеспечивает стабилизированное выходное напряжение 12 В и применяется в промышленной электронике, автоматизации, электротехническом и измерительном оборудовании.
Конструкция выполнена в залитом корпусе с силиконовым компаундом, что повышает стойкость к тепловому отводу, вибрации, пыли и влаге. Изделие относится к классу II по изоляции, поддерживает класс электромагнитной совместимости B без дополнительных компонентов и соответствует требованиям для низкого энергопотребления в режиме холостого хода.
Особенности
- Компактные габариты: 52,4 × 27,2 × 24 мм.
- Универсальный вход 85...305 В переменного тока или 120...430 В постоянного тока.
- Потребление без нагрузки менее 0,1 Вт.
- Эффективность до 82%.
- Класс электромагнитной совместимости B без дополнительных компонентов.
- Широкий рабочий температурный диапазон: от -30 до +85 °C.
- Встроенные защиты от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям низкопрофильного промышленного применения.
Применение
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование заводской автоматизации.
- Портативные электронные устройства.
Описание
IRM-15-12 относится к серии IRM-15 — компактных AC-DC модулей открытого исполнения для монтажа на печатную плату. Изделие выполнено как готовый силовой модуль, не требующий дополнительных внешних узлов для базовой работы в пределах паспортных режимов. Наличие встроенного EMI-фильтра позволяет обеспечить соответствие требованиям по помехоэмиссии без дополнительных внешних компонентов.
Модуль ориентирован на промышленную эксплуатацию и пригоден для аппаратуры, где требуется малый размер, высокая надёжность, низкое энергопотребление в простое и устойчивость к неблагоприятным условиям окружающей среды. Номинальная выходная мощность для данной модификации составляет 15 Вт при выходном напряжении 12 В и номинальном токе 1,25 А.
Электрические параметры
| Параметр | Значение |
|---|---|
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 1,25 А |
| Диапазон выходного тока | 0...1,25 А |
| Номинальная выходная мощность | 15 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±0,5% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 20 мс при 230 В AC; 1000 мс, 20 мс при 115 В AC |
| Время удержания | 40 мс при 230 В AC; 10 мс при 115 В AC |
Входные параметры
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 85...305 В AC |
| Диапазон входного постоянного напряжения | 120...430 В DC |
| Диапазон частоты сети | 47...440 Гц |
| КПД, типовое значение | 82% |
| Пусковой ток, типовое значение | 20 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| Потребляемый ток, типовое значение | 0,35 А при 115 В AC; 0,2 А при 230 В AC; 0,17 А при 277 В AC |
| Ток утечки | < 0,25 мА при 277 В AC |
Защита
| Вид защиты | Параметры |
|---|---|
| Перегрузка | 115...190% от номинальной выходной мощности; режим срабатывания — прерывистый, восстановление автоматически после устранения неисправности |
| Перенапряжение | 13,8...16,2 В; тип защиты — отключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание | Тип защиты — отключение выходного напряжения |
Эксплуатационные и механические параметры
| Параметр | Значение |
|---|---|
| Рабочая температура | -30...+85 °C |
| Температура хранения и влажность | -40...+85 °C, 10...95% RH |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5 G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота | 2000 м |
| Температура пайки | Пайка волной: 265 °C, 5 с максимум; ручная пайка: 390 °C, 3 с максимум |
Надёжность и размеры
| Параметр | Значение |
|---|---|
| MTBF | 10656,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 970,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 52,4 × 27,2 × 24 мм |
| Исполнение корпуса | Case No.219A |
| Диаметр выводов | 1,0 мм |
Масса и упаковка
| Параметр | Значение |
|---|---|
| Масса | 0,05 кг |
| Упаковка | 240 шт. в упаковке / 13 кг / 0,94 куб. фута |
Изоляция и безопасность
| Параметр | Значение |
|---|---|
| Стандарты безопасности | IEC62368-1, UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, IEC61558-1/-2-16, TUV BS EN/EN61558-1/-2-16, BSMI CNS15598-1 |
| Испытательное напряжение изоляции | I/P-O/P: 4,2 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 2000 м |
| Ток утечки | < 0,25 мА при 277 В AC |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
|---|---|---|
| Помехоэмиссия, проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Помехоэмиссия, излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Излучаемая помехоустойчивость | BS EN/EN61000-4-3 | Уровень 3, критерий A |
| Электрические быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Помехоустойчивость к наведённым помехам | BS EN/EN61000-4-6 | Уровень 3, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Примечания
1. Все параметры, специально не оговорённые иначе, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
4. Для высоты более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
5. Источник питания рассматривается как независимое изделие, однако конечное оборудование должно дополнительно подтверждать соответствие всей системы директивам EMC. Для методики испытаний следует использовать документ по тестированию EMI для компонентных источников питания.
