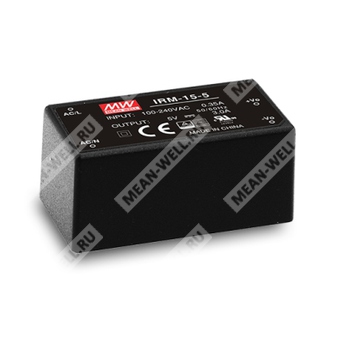

IRM-15-15 - AC-DC модульный источник питания на 15 В для монтажа на печатную плату и промышленного применения.
Расшифровка партномера
| Позиция в обозначении | Значение |
| IRM | Серия компактных модульных AC-DC источников питания Mean Well |
| 15 | Номинальная мощность 15 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Краткое описание
IRM-15-15 представляет собой миниатюрный AC-DC источник питания модульного исполнения для монтажа на печатную плату. Изделие предназначено для прямого питания электронной аппаратуры и промышленной автоматики от сети переменного или постоянного тока, обеспечивает один стабилизированный выход 15 В и относится к серии с высокой надежностью. Конструкция рассчитана на работу в широком диапазоне входных напряжений, низкое собственное потребление без нагрузки, воздушное охлаждение за счет конвекции и соответствие требованиям по электромагнитной совместимости.
Особенности
- Компактный размер: 2.06" × 1.07".
- Универсальный вход 85–305 В AC.
- Вход по постоянному току: 120–430 В DC.
- Потребление без нагрузки менее 0.1 Вт.
- Класс помехоустойчивости и эмиссии B без дополнительных компонентов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS.
- Срок службы по документу: 3 года.
Области применения
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование заводской автоматизации.
- Ручные электронные устройства.
Описание
IRM-15-15 — это модульный источник питания переменного/постоянного тока мощностью 15 Вт в миниатюрном корпусе с габаритами 52.4 × 27.2 × 24 мм. Устройство рассчитано на установку на печатную плату и предназначено для применения в электронной аппаратуре и системах промышленной автоматизации. Серия допускает универсальный вход 85–305 В AC и 120–430 В DC. Корпус изготовлен из негорючего пластика класса 94V-0, изделие компаундировано силиконом для повышения теплоотвода, защиты от вибрации, пыли и влаги. Высокий КПД до 83% и очень низкое потребление без нагрузки менее 0.1 Вт позволяют применять его в оборудовании с жесткими требованиями к энергоэффективности. Конструкция не содержит вывода защитного заземления, имеет встроенный EMI-фильтр и обеспечивает соответствие нормам по электромагнитной совместимости.
Расшифровка основных параметров
| Параметр | Значение |
| Серия | IRM-15 |
| Номинальное выходное напряжение | 15 В |
| Номинальная мощность | 15 Вт |
| Тип изделия | AC-DC источник питания модульного исполнения |
| Монтаж | На печатную плату |
Выход
| Параметр | IRM-15-15 |
| Выходное напряжение постоянного тока | 15 В |
| Номинальный ток | 1 А |
| Диапазон тока | 0–1 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±2.5% |
| Линейная стабилизация | ±0.3% |
| Стабилизация по нагрузке | ±0.5% |
Вход
| Параметр | IRM-15-15 |
| Диапазон входного напряжения переменного тока | 85–305 В AC |
| Диапазон входного напряжения постоянного тока | 120–430 В DC |
| Диапазон частоты | 47–440 Гц |
| КПД | 82% |
| Входной ток при 115 В AC | 0.35 А |
| Входной ток при 230 В AC | 0.2 А |
| Входной ток при 277 В AC | 0.17 А |
| Пусковой ток при холодном старте | 20 А при 115 В AC; 40 А при 230 В AC |
| Время установки, нарастания | 1000 мс, 20 мс при 230 В AC; 1000 мс, 20 мс при 115 В AC на полной нагрузке |
| Время удержания | 40 мс при 230 В AC; 10 мс при 115 В AC на полной нагрузке |
| Ток утечки | < 0.25 мА при 277 В AC |
Защита
| Параметр | IRM-15-15 |
| Перегрузка | 115–190% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 17.25–20.25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Защита от короткого замыкания | Есть |
Электрическая прочность и изоляция
| Параметр | IRM-15-15 |
| Испытательное напряжение изоляции | I/P–O/P: 4.2 кВ AC |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс изоляции | II |
| Категория перенапряжения | III; при установке до 2000 м |
Эксплуатационные условия
| Параметр | IRM-15-15 |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | от -30 до +85 °C |
| Температура хранения и влажность | от -40 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0.03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | 2000 м |
Тепловые и массогабаритные параметры
| Параметр | IRM-15-15 |
| Габариты | 52.4 × 27.2 × 24 мм |
| Масса | 0.05 кг |
| Корпус | Миниатюрный пластиковый корпус, компаундирование силиконом |
| Способ охлаждения | Естественная конвекция |
Надежность
| Параметр | IRM-15-15 |
| MTBF | 10656.2 тыс. часов минимум по Telcordia SR-332 (Bellcore); 970.3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Требования по ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения | BS EN/EN61000-3-3 | --- |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт; критерий A |
| Излучаемая восприимчивость | BS EN/EN61000-4-3 | Уровень 4, критерий A |
| Быстрые переходные процессы / пачки | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Наведенные помехи | BS EN/EN61000-4-6 | Уровень 3, критерий A |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 3, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Стандарты безопасности
| Параметр | IRM-15-15 |
| Стандарты безопасности | IEC62368-1, UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, IEC61558-1/-2-16, TUV BS EN/EN61558-1/-2-16 |
| Дополнительное соответствие | BSMI CNS15598-1 |
| Ток утечки | < 0.25 мА при 277 В AC |
Примечания
| № | Содержание |
| 1 | Все параметры, не указанные особо, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0.1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Снижение допустимой температуры окружающей среды на высотах более 2000 м составляет 3.5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором. |
| 5 | Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. Для проведения испытаний следует использовать методику для компонентных источников питания. |
Механическое исполнение и подключение
Корпус: Case No. 219A. Расположение выводов и размеры указаны для монтажа на печатную плату. Контактные выводы: AC/L, AC/N, +V, -V. Диаметр выводов: 1.0 мм.
Габаритный чертеж подтверждает размеры корпуса 52.4 × 27.2 × 24 мм, а также наличие посадочных размеров по монтажной плате 45 мм и 24 мм по высоте корпуса.
Упаковка
| Параметр | IRM-15-15 |
| Упаковка | 240 шт. в упаковке; масса упаковки 13 кг; объем 0.94 CUFT |
