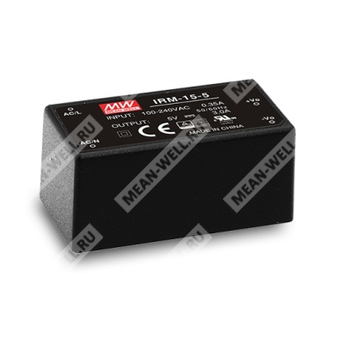

IRM-15-24 — AC/DC модульный источник питания 24 В, 15 Вт для промышленной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| IRM | Серия компактных AC/DC модулей питания для монтажа на печатную плату |
| 15 | Номинальная мощность 15 Вт |
| 24 | Выходное напряжение 24 В |
Краткое назначение и особенности
IRM-15-24 представляет собой миниатюрный AC/DC модульный источник питания открытого исполнения для установки на печатную плату, предназначенный для питания промышленной электроники, приборов и устройств автоматизации. Модуль рассчитан на универсальный вход сети переменного тока и способен работать в широком диапазоне входного напряжения, обеспечивая стабилизированное выходное напряжение 24 В постоянного тока.
Изделие относится к классу II по изоляции, соответствует требованиям по электромагнитной совместимости класса B без дополнительных компонентов, обладает низким потреблением холостого хода и предназначено для работы в промышленной среде.
Особенности
- Компактное исполнение 52,4 × 27,2 × 24 мм.
- Универсальный вход 85–305 В переменного тока.
- Потребление без нагрузки менее 0,1 Вт.
- Соответствие требованиям ЭМС класса B без дополнительных компонентов.
- Диапазон рабочей температуры от -30 до +85 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS.
- Стабильная работа в промышленном оборудовании и встраиваемых системах.
Применение
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование заводской автоматизации.
- Портативные электронные устройства.
Основные параметры
| Параметр | Значение |
| Серия | IRM-15 |
| Модель | IRM-15-24 |
| Тип | AC/DC источник питания на печатную плату |
| Номинальная мощность | 15 Вт |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 0,63 А |
| Диапазон выходного тока | 0–0,63 А |
| Диапазон входного напряжения | 85–305 В переменного тока / 120–430 В постоянного тока |
| Диапазон входной частоты | 47–440 Гц |
| Типичное КПД | 83% |
Выход
| Параметр | Значение для IRM-15-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 0,63 А |
| Диапазон тока | 0–0,63 А |
| Номинальная мощность | 15,12 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±2,5% |
| Линейная стабилизация | ±0,3% |
| Нагрузочная стабилизация | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–305 В переменного тока |
| Диапазон входного напряжения постоянного тока | 120–430 В постоянного тока |
| Диапазон входной частоты | 47–440 Гц |
| Потребляемый ток | 0,35 А / 115 В переменного тока; 0,2 А / 230 В переменного тока; 0,17 А / 277 В переменного тока |
| Пусковой ток | 20 А / 115 В переменного тока; 40 А / 230 В переменного тока |
| Потребление без нагрузки | менее 0,1 Вт |
| Типичное КПД | 83% |
Время удержания и запуск
| Параметр | Значение |
| Время запуска, нарастания | 1000 мс, 20 мс / 230 В переменного тока; 1000 мс, 20 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 40 мс / 230 В переменного тока; 10 мс / 115 В переменного тока при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 115–190% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 27,6–32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Защита от короткого замыкания | Предусмотрена |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 4,2 кВ переменного тока |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ток утечки | менее 0,25 мА / 277 В переменного тока |
| Класс изоляции | II |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+85 °C |
| Температура хранения | -40…+85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 2000 м |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | Класс B |
| Кондуктивные помехи | Класс B |
| Гармонические токи | Класс A |
| Мерцание напряжения | Соответствует BS EN/EN61000-3-3 |
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиопомехоустойчивость | Уровень 4, 2 кВ L-N, критерий A |
| Электрические быстрые переходные процессы | Уровень 3, критерий A |
| Импульсные помехи | Уровень 4, критерий A |
| Проведённые помехи | Уровень 3, критерий A |
| Магнитное поле | Уровень 4, критерий A |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надёжность
| Параметр | Значение |
| MTBF | 10656,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 970,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 52,4 × 27,2 × 24 мм |
| Исполнение корпуса | Case No. 219A |
| Монтаж | На печатную плату |
| Пины | Диаметр 1,0 мм |
Упаковка
| Параметр | Значение |
| Масса | 0,05 кг |
| Количество в упаковке | 240 шт. |
| Масса упаковки | 13 кг |
| Объём упаковки | 0,94 куб. фута |
Сведения о безопасности и стандартах
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, IEC61558-1/-2-16, TUV BS EN/EN61558-1/-2-16 |
| Подтверждение BSMI | CNS15598-1 |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 2000 м |
Монтаж и компоновка
Входные выводы: AC/L и AC/N. Выходные выводы: +V и -V. Конструкция предназначена для монтажа на печатную плату и работы с охлаждением за счёт свободной конвекции воздуха.
Расчётные значения для вариантов серии
| Модель | Выходное напряжение | Номинальный ток | Номинальная мощность |
| IRM-15-3.3 | 3,3 В | 3,5 А | 11,55 Вт |
| IRM-15-5 | 5 В | 3 А | 15 Вт |
| IRM-15-12 | 12 В | 1,25 А | 15 Вт |
| IRM-15-15 | 15 В | 1 А | 15 Вт |
| IRM-15-24 | 24 В | 0,63 А | 15,12 Вт |
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
- Снижение допустимой температуры окружающей среды для высоты более 2000 м составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть дополнительно проверено на соответствие директивам ЭМС.
