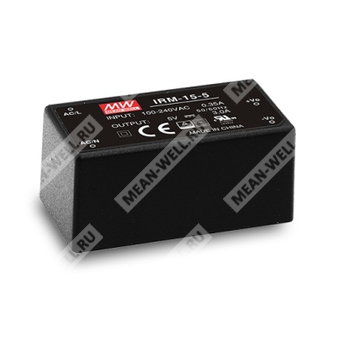

IRM-15-3.3
IRM-15-3.3 - компактный модульный AC-DC источник питания на 3,3 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Значение |
| IRM | Серия миниатюрных AC-DC модулей Mean Well для монтажа на печатную плату |
| 15 | Номинальная мощность 15 Вт |
| 3.3 | Выходное напряжение 3,3 В постоянного тока |
IRM-15-3.3 относится к серии высоконадежных герметизированных модулей AC-DC для установки на печатную плату. Компонент предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное низковольтное выходное напряжение 3,3 В при мощности до 15 Вт. Модуль ориентирован на промышленную автоматику, электротехническое оборудование, приборостроение и портативную электронную аппаратуру, где важны компактность, низкое собственное потребление, широкий диапазон входа и соответствие требованиям по электромагнитной совместимости.
Особенности
- Компактные габариты 2,06" × 1,07".
- Универсальный вход 85–305 В переменного тока.
- Работа также от 120–430 В постоянного тока.
- Потребление без нагрузки менее 0,1 Вт.
- Соответствие классу электромагнитных помех B без дополнительных компонентов.
- Широкий диапазон рабочей температуры: от −30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS.
- Наработка на отказ до 10656,2 тыс. ч по Telcordia SR-332.
Области применения
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Ручная электронная аппаратура.
Описание
IRM-15-3.3 представляет собой миниатюрный модульный источник питания переменного/постоянного тока мощностью 15 Вт, предназначенный для пайки непосредственно на печатную плату. Конструкция выполнена в герметизированном корпусе с заливкой силиконовым компаундом, что улучшает тепловой отвод, повышает устойчивость к вибрации до 5G, а также обеспечивает базовую защиту от пыли и влаги. Серия рассчитана на применение в электронных и промышленно-автоматических устройствах, где требуется малое потребление в холостом режиме, высокая надежность и компактное исполнение.
Для серии характерны встроенные элементы EMI-фильтрации, что позволяет обеспечивать соответствие требованиям BS EN/EN55032 Class B. В составе применена схема преобразования с фиксированной частотой генерации 65 кГц. Модуль рассчитан на длительную эксплуатацию в условиях промышленной среды при соблюдении требований по монтажу и температурному дерейтингy.
Параметры
Выход
| Параметр | Значение для IRM-15-3.3 |
| Выходное напряжение | 3,3 В |
| Номинальный ток | 3,5 А |
| Диапазон выходного тока | 0–3,5 А |
| Номинальная мощность | 11,55 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск выходного напряжения | ±2,5% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–305 В переменного тока / 120–430 В постоянного тока |
| Диапазон входной частоты | 47–440 Гц |
| КПД типовое | 74% |
| Пусковой ток, типовое | 20 А при 115 В AC; 40 А при 230 В AC |
| Входной ток, типовое | 0,35 А при 115 В AC; 0,2 А при 230 В AC; 0,17 А при 277 В AC |
| Ток утечки | < 0,25 мА при 277 В AC |
| Время установки | 1000 мс, 20 мс при 230 В AC; 1000 мс, 20 мс при 115 В AC при полной нагрузке |
| Время удержания | 40 мс при 230 В AC; 10 мс при 115 В AC при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 115–190% от номинальной выходной мощности |
| Тип защиты по перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 3,8–4,95 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные и механические данные
| Параметр | Значение |
| Рабочая температура | от −30 до +85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | от −40 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C от 0 до 50 °C |
| Вибрация | 10–500 Гц, 5G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота | 2000 м |
| Температура пайки | Пайка волной: 265 °C, 5 с макс.; ручная пайка: 390 °C, 3 с макс. |
| Габариты | 52,4 × 27,2 × 24 мм |
| Конструктивное исполнение | Корпус Case No. 219A |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, IEC61558-1/-2-16, TUV BS EN/EN61558-1/-2-16 |
| Подтверждение BSMI | CNS15598-1 approved |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 2000 м |
| Испытательное напряжение изоляции | I/P-O/P: 4,2 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки на землю | < 0,25 мА при 277 В AC |
ЭМС излучение
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
ЭМС помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| ESD | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиопомехоустойчивость | BS EN/EN61000-4-3 | Уровень 4, критерий A |
| EFT/Burst | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Скачок напряжения | BS EN/EN61000-4-5 | Уровень 3, 2 кВ L-N, критерий A |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3, критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надежность
| Параметр | Значение |
| MTBF | 10656,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 970,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Упаковка
| Параметр | Значение |
| Масса | 0,05 кг |
| Количество в упаковке | 240 шт. |
| Масса упаковки | 13 кг |
| Объем упаковки | 0,94 CUFT |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измерены в полосе 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск уставки, линейную стабилизацию и стабилизацию по нагрузке.
4. Для моделей без вентилятора при высоте более 2000 м температурное снижение составляет 3,5 °C/1000 м.
5. Для конечного оборудования необходимо повторно подтвердить соответствие требованиям ЭМС всей системы.
Модельное кодирование
| Обозначение | Расшифровка |
| IRM | Серия |
| 15 | Номинальная мощность 15 Вт |
| 3.3 | Выходное напряжение 3,3 В |
