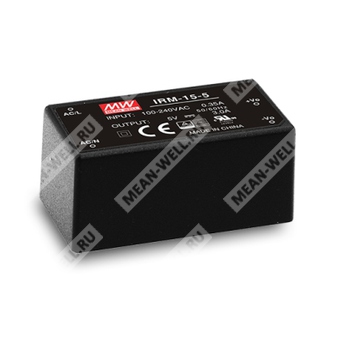

IRM-15-5 - AC/DC модульный источник питания мощностью 15 Вт для монтажа на печатную плату с универсальным входом и выходом 5 В.
Краткое описание
IRM-15-5 представляет собой миниатюрный высоконадежный модульный источник питания переменного/постоянного тока мощностью 15 Вт, предназначенный для монтажа на печатную плату. Модуль рассчитан на универсальный диапазон входного напряжения 85...305 В переменного тока или 120...430 В постоянного тока, обеспечивает стабилизированное выходное напряжение 5 В и ориентирован на промышленное применение, где требуются компактность, высокая эффективность, низкое потребление на холостом ходу и соответствие требованиям электромагнитной совместимости.
Расшифровка партномера
| Обозначение | Расшифровка |
| IRM | Серия миниатюрных модульных источников питания Mean Well для монтажа на печатную плату |
| 15 | Номинальная мощность 15 Вт |
| 5 | Выходное напряжение 5 В |
Особенности
- Компактные габариты: 2.06" × 1.07".
- Универсальный вход 85...305 В AC.
- Потребление без нагрузки менее 0.1 Вт.
- Класс электромагнитной совместимости B без дополнительных компонентов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS.
Применение
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Описание
IRM-15-5 — это миниатюрный AC/DC модульный источник питания типа open frame, предназначенный для непосредственного монтажа на печатную плату в составе промышленной и приборной электроники. Конструкция выполнена в залитом силиконовым компаундом пластиковом корпусе, что повышает эффективность теплового отвода, а также устойчивость к вибрации, пыли и влаге. Серия рассчитана на работу в сетях с широким диапазоном входного напряжения и обеспечивает соответствие современным требованиям по низкому энергопотреблению и электромагнитной совместимости.
Модуль относится к классу II, не требует подключения защитного проводника, поддерживает высокую помехоустойчивость и соответствует требованиям для применения в низковольтных системах питания промышленного назначения.
Технические параметры
Выход
| Параметр | IRM-15-5 |
| Выходное напряжение | 5 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0...3 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум, не более | 200 мВ пик-пик |
| Допуск по выходному напряжению | ±2.5% |
| Регулировка по линии | ±0.5% |
| Регулировка по нагрузке | ±1% |
Вход
| Параметр | IRM-15-5 |
| Диапазон входного напряжения | 85...305 В AC, 120...430 В DC |
| Диапазон частоты | 47...440 Гц |
| КПД, тип. | 82% |
| Входной ток, тип. | 0.2 А при 230 В AC; 0.35 А при 115 В AC; 0.17 А при 277 В AC |
| Пусковой ток, тип. | 20 А при 115 В AC; 40 А при 230 В AC, холодный пуск |
| Время запуска, нарастания | 1000 мс, 20 мс при 230 В AC; 1000 мс, 20 мс при 115 В AC при полной нагрузке |
| Время удержания, тип. | 40 мс при 230 В AC; 10 мс при 115 В AC при полной нагрузке |
| Потребление без нагрузки | < 0.1 Вт |
Защита
| Параметр | IRM-15-5 |
| Перегрузка | 115%...190% от номинальной выходной мощности |
| Тип защиты от перегрузки | Импульсный режим с автоматическим восстановлением после устранения аварии |
| Перенапряжение | 5.75...6.75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Защита от короткого замыкания | Есть |
Электрическая прочность и изоляция
| Параметр | IRM-15-5 |
| Испытательное напряжение изоляции | I/P-O/P: 4.2 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | < 0.25 мА при 277 В AC |
Эксплуатационные условия
| Параметр | IRM-15-5 |
| Рабочая влажность | 20...90% RH, без конденсации |
| Рабочая температура | -30...+85 °C |
| Температура хранения и влажность | -40...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0.03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | 2000 м |
Электромагнитная совместимость
| Параметр | Уровень для IRM-15-5 |
| Эмиссия по проводам | Класс B |
| Излучаемые помехи | Класс B |
| Гармонические токи | Класс A |
| Мерцание напряжения | Соответствует BS EN/EN61000-3-3 |
| Помехоустойчивость | Норма | Уровень / критерий |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное излучение | BS EN/EN61000-4-3 | Уровень 3, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Выбросы | BS EN/EN61000-4-5 | Уровень 4, 2 кВ L-N, критерий A |
| Наведенные помехи | BS EN/EN61000-4-6 | Уровень 3, критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Надежность, размеры и упаковка
| Параметр | IRM-15-5 |
| MTBF | 10656.2 тыс. ч, минимум, Telcordia SR-332 (Bellcore); 970.3 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
| Размеры | 52.4 × 27.2 × 24 мм |
| Масса | 0.05 кг |
| Упаковка | 240 шт./коробка, 13 кг/коробка, 0.94 куб. фута |
Монтаж и механические данные
| Параметр | Значение |
| Тип корпуса | Case No. 219A |
| Материал и исполнение | Залитый модульный корпус для монтажа на печатную плату |
| Рекомендации по пайке | Пайка волной: 265 °C, 5 с max; ручная пайка: 390 °C, 3 с max |
Сведения о соответствии
Соответствие требованиям безопасности и стандартов подтверждено для IEC62368-1, UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, IEC61558-1/-2-16, TUV BS EN/EN61558-1/-2-16. Также указано одобрение BSMI CNS15598-1.
Примечания
1. Все параметры, явно не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12", оконеченной параллельным соединением конденсаторов 0.1 мкФ и 47 мкФ.
3. Допуск включает начальный допуск, регулировку по линии и регулировку по нагрузке.
4. Для моделей без вентилятора при высоте эксплуатации более 2000 м снижать допустимую температуру окружающей среды на 3.5 °C на 1000 м.
5. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть дополнительно проверено на соответствие требованиям EMC-директив. Для проведения испытаний следует использовать методику проверки компонентных источников питания.
