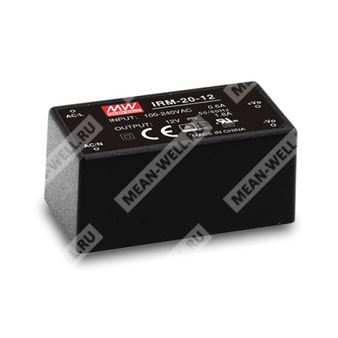

IRM-20-12 - компактный AC-DC модуль питания 12 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция |
Обозначение |
Значение |
| IRM |
Серия |
Импульсные AC-DC модули питания для монтажа на печатную плату |
| 20 |
Номинальная мощность |
20 Вт |
| 12 |
Выходное напряжение |
12 В постоянного тока |
Краткое описание
IRM-20-12 представляет собой миниатюрный AC-DC источник питания модульного типа для монтажа на печатную плату, предназначенный для питания электронной и промышленной автоматики. Модуль принимает универсальное сетевое напряжение переменного тока и формирует стабилизированное выходное напряжение 12 В постоянного тока. Конструкция ориентирована на высокую надёжность, низкое собственное потребление без нагрузки, выполнение требований по ЭМС и работу в широком диапазоне температур. Корпус выполнен в компактном исполнении с габаритами 52,4 × 27,2 × 24 мм.
Особенности
- Компактные размеры: 2,06 × 1,07 дюйма.
- Универсальный вход: 85…305 В переменного тока.
- Потребление без нагрузки: менее 0,1 Вт.
- Класс ЭМС B без дополнительных внешних компонентов.
- Широкий диапазон рабочей температуры: от −30 до +85 °C.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS.
Области применения
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Ручные электронные устройства.
Параметры
| Выход |
| Номинальное выходное напряжение |
12 В |
Постоянный ток |
| Номинальный выходной ток |
1,8 А |
|
| Диапазон выходного тока |
0…1,8 А |
|
| Номинальная мощность |
21,6 Вт |
Для исполнения 12 В |
| Пульсации и шум |
200 мВ п-п |
Максимум |
| Допуск по выходному напряжению |
±2,5 % |
|
| Нестабильность по сети |
±0,3 % |
|
| Нестабильность по нагрузке |
±0,5 % |
|
| Время удержания |
40 мс / 230 В AC |
8 мс / 115 В AC, при полной нагрузке |
| Вход |
| Диапазон входного напряжения |
85…305 В AC |
120…430 В DC |
| Диапазон входной частоты |
47…440 Гц |
|
| КПД |
84 % |
Типовое значение |
| Потребляемый ток |
0,4 А / 230 В AC |
0,6 А / 115 В AC; 0,3 А / 277 В AC |
| Пусковой ток |
40 А / 230 В AC |
Холодный старт, типовое значение |
| Входной ток |
20 А / 115 В AC |
Холодный старт, типовое значение |
| Ток утечки |
< 0,25 мА / 277 В AC |
|
| Защита |
| Перегрузка |
115…160 % от номинальной выходной мощности |
Тип защиты: прерывистый режим; восстановление автоматическое после устранения неисправности |
| Перенапряжение |
13,8…16,2 В |
Тип защиты: отключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание |
Прерывистый режим |
Защита восстанавливается автоматически |
| Эксплуатационные условия |
| Рабочая температура |
−30…+85 °C |
С учётом снижения нагрузки по кривой дерейтирования |
| Рабочая влажность |
20…90 % RH |
Без конденсации |
| Температура хранения и влажность |
−40…+85 °C, 10…95 % RH |
|
| Температурный коэффициент |
±0,03 %/°C |
В диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2 g |
10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации |
2000 м |
|
| Изоляция и безопасность |
| Испытательное напряжение изоляции вход/выход |
4,2 кВ AC |
|
| Сопротивление изоляции |
100 МОм |
500 В DC / 25 °C / 70 % RH |
| Стандарты безопасности |
IEC62368-1, UL62368-1, TUV, BS EN/EN62368-1, EAC TP TC 004, IEC61558-1/-2-16, BS EN/EN61558-1/-2-16, BSMI CNS15598-1 |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 2000 м |
| Ток утечки по безопасности |
< 0,25 мА |
При 277 В AC |
| ЭМС |
| Излучаемые помехи |
Класс B |
BS EN/EN55032 (CISPR32), CNS15936 |
| Кондуктивные помехи |
Класс B |
BS EN/EN55032 (CISPR32), CNS15936 |
| Гармонические токи |
Класс A |
BS EN/EN61000-3-2 |
| Фликер напряжения |
Соответствует |
BS EN/EN61000-3-3 |
| ЭСР |
Уровень 3 |
8 кВ воздух; 4 кВ контакт, критерий A |
| Радиочастотная восприимчивость |
Уровень 4 |
2 кВ L-N, критерий A |
| Быстрые переходные процессы |
Уровень 3 |
Критерий A |
| Помехи по проводам |
Уровень 3 |
Критерий A |
| Импульсные перенапряжения |
Уровень 4 |
Критерий A |
| Магнитное поле |
Уровень 3 |
Критерий A |
| Провалы и прерывания напряжения |
>95 % провал 0,5 периода; 30 % провал 25 периодов; >95 % прерывание 250 периодов |
Критерий A |
| Прочее |
| MTBF |
10656,2 тыс. часов минимум |
Telcordia SR-332 (Bellcore), 970,3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Размеры |
52,4 × 27,2 × 24 мм |
Длина × ширина × высота |
| Масса |
0,05 кг |
Поставка: 240 шт.; масса упаковки 13 кг; объём 0,94 CUFT |
| Пайка |
Волновая пайка: 265 °C, 5 с максимум |
Ручная пайка: 390 °C, 3 с максимум |
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
- Снижение допустимой температуры окружающей среды для высоты выше 2000 м составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источники питания рассматриваются как автономные узлы, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС в составе системы.
