IRM-20-3.3

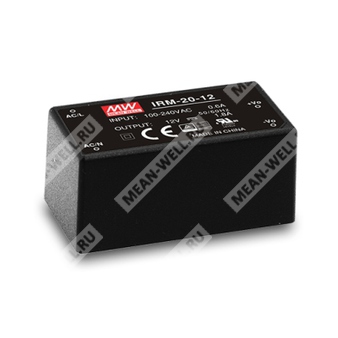

IRM-20-3.3 - компактный модульный AC-DC источник питания для монтажа на печатную плату и питания низковольтных нагрузок.
Расшифровка партномера
| Обозначение | Расшифровка |
| IRM | Серия модульных AC-DC источников питания Mean Well для промышленного применения |
| 20 | Номинальная мощность 20 Вт |
| 3.3 | Выходное напряжение 3,3 В |
Назначение и особенности
IRM-20-3.3 представляет собой миниатюрный AC-DC источник питания модульного исполнения для установки на печатную плату. Изделие предназначено для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное низковольтное постоянное напряжение 3,3 В для промышленной электроники, средств автоматики и встроенных электронных устройств.
Модуль относится к серии IRM-20 и ориентирован на применение в оборудовании, где важны компактные габариты, высокий КПД, малое потребление без нагрузки, допустимость широкого диапазона входного напряжения и соответствие требованиям по электромагнитной совместимости.
Особенности
- Компактный размер 2,06 × 1,07 дюйма.
- Универсальный вход 85–305 В переменного тока.
- Потребление без нагрузки менее 0,1 Вт.
- Класс электромагнитной совместимости B без дополнительных компонентов.
- Широкий рабочий диапазон температуры: от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS.
- Наработка на отказ, рассчитанная по Telcordia SR-332 и MIL-HDBK-217F.
Области применения
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование заводской автоматизации.
- Портативные электронные устройства.
Описание
IRM-20-3.3 — это компактный модульный источник питания переменного/постоянного тока мощностью 20 Вт, предназначенный для непосредственного монтажа на печатную плату. Конструкция рассчитана на питание электронных приборов и промышленной автоматики от сети с универсальным диапазоном входного напряжения 85–305 В AC. Наличие класса изоляции II, встроенного EMI-фильтра и соответствие нормам по помехоэмиссии позволяют использовать изделие в системах, где требуется сокращение числа внешних компонентов.
Серия выполнена в залитом корпусе из огнестойкого пластика класса 94V-0 и герметизирована силиконом, что улучшает тепловой режим и повышает устойчивость к вибрации, пыли и влаге. Для данной модели предусмотрены защитные функции от короткого замыкания, перегрузки и перенапряжения. Выходная мощность составляет 14,85 Вт при напряжении 3,3 В и максимальном токе 4,5 А.
Расширенные технические параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 3,3 В |
| Номинальный выходной ток | 4,5 А |
| Диапазон выходного тока | 0–4,5 А |
| Номинальная выходная мощность | 14,85 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±2,5% |
| Линийная стабилизация | ±1% |
| Стабилизация по нагрузке | ±1% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85–305 В AC |
| Диапазон входного напряжения постоянного тока | 120–430 В DC |
| Диапазон частоты сети | 47–440 Гц |
| Типовой КПД | 76% |
| Потребляемый ток | 0,6 А при 115 В AC; 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| Потребление без нагрузки | Менее 0,1 Вт |
| Время удержания | 40 мс при 230 В AC; 8 мс при 115 В AC, при полной нагрузке |
| Время запуска и нарастания | 1000 мс / 20 мс при 230 В AC; 1000 мс / 20 мс при 115 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
| Защита от перегрузки | 115–160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения аварийного режима |
| Защита от перенапряжения | 3,8–4,46 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Защита от короткого замыкания | Есть |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 4,2 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | Менее 0,25 мА при 277 В AC |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | -30…+85 °C |
| Температура хранения и влажность | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Рабочая высота | 2000 м |
Механические и надежностные параметры
| Параметр | Значение |
| Габариты | 52,4 × 27,2 × 24 мм |
| Масса | 0,05 кг |
| Упаковка | 240 шт. в упаковке; 13 кг; 0,94 куб. фута |
| Средняя наработка на отказ | 10656,2 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| Средняя наработка на отказ по MIL-HDBK-217F | 970,3 тыс. ч минимум при 25 °C |
Соответствие нормам и стандарты
| Параметр | Значение |
| Безопасность | IEC62368-1, UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, IEC61558-1/-2-16, BS EN/EN61558-1/-2-16 |
| Подтверждение BSMI | CNS15598-1 approved |
| ЭМС по излучению | BS EN/EN55032 (CISPR32), CNS15936 |
| ЭМС по помехоустойчивости | BS EN/EN55035, BS EN/EN61000-6-2 |
| Гармонические составляющие тока | BS EN/EN61000-3-2 |
| Колебания напряжения | BS EN/EN61000-3-3 |
Параметры испытаний ЭМС
| Параметр | Норма |
| Электростатический разряд | BS EN/EN61000-4-2; уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт; критерий A |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3; уровень 3, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4; уровень 3, критерий A |
| Выбросы напряжения | BS EN/EN61000-4-5; уровень 4, 2 кВ L-N, критерий A |
| Кондуктивные помехи | BS EN/EN61000-4-6; уровень 3, критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8; уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11; >95% провал на 0,5 периода, 30% провал на 25 периодов, >95% прерывания на 250 периодов |
Пайка
| Параметр | Значение |
| Пайка волной | 265 °C, 5 с максимум |
| Ручная пайка | 390 °C, 3 с максимум |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линийну́ю стабилизацию и стабилизацию по нагрузке.
- Для моделей без вентилятора снижение допустимой нагрузки составляет 3,5 °C на каждые 1000 м при высоте эксплуатации более 2000 м.
- Для моделей с вентилятором снижение допустимой нагрузки составляет 5 °C на каждые 1000 м при высоте эксплуатации более 2000 м.
- Источник питания рассматривается как независимый узел; конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
