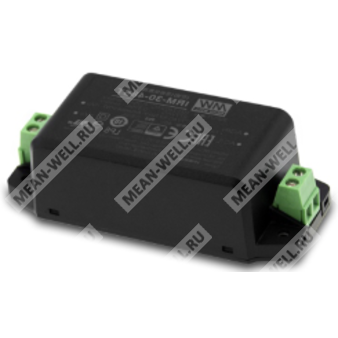

IRM-30-12ST — модульный AC-DC источник питания 30 Вт для промышленной аппаратуры с выходом 12 В.
IRM-30-12ST — компактный высоконадежный модульный источник питания переменного/постоянного тока мощностью 30 Вт, предназначенный для монтажа на печатную плату или в исполнении с винтовыми клеммами. Изделие обеспечивает гальванически изолированное питание 12 В постоянного тока, рассчитано на промышленное применение, широкий диапазон входного напряжения и соответствует требованиям по электромагнитной совместимости и безопасности для оборудования класса II.
Расшифровка партномера
| Обозначение |
Расшифровка |
| IRM |
Серия модульных AC-DC источников питания Mean Well |
| 30 |
Номинальная мощность 30 Вт |
| 12 |
Выходное напряжение 12 В |
| ST |
Исполнение с винтовыми клеммами |
Особенности
- Компактный корпус 2.74" × 1.54".
- Два исполнения монтажа: на печатную плату и с винтовыми клеммами.
- Универсальный вход 85…305 В переменного тока.
- Потребление холостого хода менее 0.1 Вт.
- Соответствие классу электромагнитной совместимости B без дополнительных компонентов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS, кроме исполнения 5 В.
- Наработка на отказ MTBF: 7713.0 тыс. ч по Telcordia SR-332, 593.4 тыс. ч по MIL-HDBK-217F при 25 °C.
Области применения
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Описание
IRM-30-12ST представляет собой миниатюрный модульный источник питания AC-DC мощностью 30 Вт с габаритами 69.5 × 39 × 24 мм в исполнении для монтажа на печатную плату и 91 × 39.5 × 28.5 мм в исполнении с винтовыми клеммами. Модуль предназначен для установки непосредственно на печатные платы различных электронных приборов и систем промышленной автоматики. Устройство работает в диапазоне входного напряжения 85…305 В переменного тока. Конструкция с пластмассовым корпусом с заливкой силиконовым компаундом повышает теплоотвод и устойчивость к вибрации. Исполнение на печатную плату удовлетворяет требованиям по виброустойчивости до 2G, а исполнение с винтовыми клеммами — до 5G. Серия обеспечивает высокий КПД до 90% и крайне низкое потребление без нагрузки менее 0.1 Вт.
Серия IRM-30 выполнена как изделие класса II, без вывода защитного заземления, с интегрированными EMI-фильтрами, что обеспечивает соответствие требованиям по помехоэмиссии без дополнительных внешних компонентов. Исполнение с винтовыми клеммами расширяет возможности монтажа в промышленной аппаратуре. Выход 12 В подходит для питания средств управления, датчиков, интерфейсных цепей и иной низковольтной электроники.
Основные параметры
| Параметр |
Значение |
| Модель |
IRM-30-12ST |
| Номинальное выходное напряжение |
12 В |
| Номинальный выходной ток |
2.5 А |
| Диапазон выходного тока |
0…2.5 А |
| Номинальная мощность |
30 Вт |
| Мощность при нагрузке по таблице |
30 Вт |
Выход
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Номинальный ток |
2.5 А |
| Диапазон тока нагрузки |
0…2.5 А |
| Номинальная мощность |
30 Вт |
| Пульсации и шум, максимум |
150 мВ п-п |
| Допуск выходного напряжения |
±2.5% |
| Линейная стабилизация |
±0.5% |
| Стабилизация по нагрузке |
±1.0% |
| Время установления, нарастания |
1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания |
40 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85…305 В AC |
| Диапазон частоты |
47…440 Гц |
| КПД, типовое значение |
88% |
| Пусковой ток, типовое значение |
45 А при 230 В AC |
| Входной ток, типовое значение |
0.5 А при 230 В AC; 0.75 А при 115 В AC; 0.375 А при 277 В AC |
| Потребление без нагрузки |
<0.1 Вт |
Защита
| Параметр |
Значение |
| Защита от перегрузки |
105…160% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Hiccup, автоматическое восстановление после устранения аварийного режима |
| Защита от перенапряжения |
15.75…20.25 В |
| Тип защиты от перенапряжения |
Выключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая влажность |
20…90% RH, без конденсации |
| Рабочая температура |
-30…+85 °C |
| Температура хранения и влажность |
-40…+85 °C, 10…95% RH |
| Температурный коэффициент |
±0.03%/°C (0…50 °C) |
| Вибрация, исполнение на печатную плату |
10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Вибрация, исполнение с винтовыми клеммами |
10…500 Гц, 5G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Температура пайки волной |
265 °C, 5 с максимум |
| Температура ручной пайки |
390 °C, 3 с максимум |
| Высота эксплуатации |
До 2000 м |
Безопасность и ЭМС
| Параметр |
Значение |
| Напряжение изоляции вход-выход |
4.2 кВ AC |
| Сопротивление изоляции вход-выход |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки |
<0.5 мА / 277 В AC |
| Категория перенапряжения |
III |
| Соответствие стандартам безопасности |
IEC62368-1, EAC TP TC 004, IEC61558-1/-2-16, UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BSMI CNS15598-1 |
| Эмиссия по ЭМС |
BS EN/EN55032 (CISPR32), CNS15936 |
| Помехоустойчивость по ЭМС |
BS EN/EN55035, BS EN/EN61000-6-2 |
Требования по ЭМС
| Параметр |
Стандарт |
Уровень / примечание |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
--- |
Испытания на помехоустойчивость
| Параметр |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное излучаемое воздействие |
BS EN/EN61000-4-3 |
Уровень 3, критерий A |
| Быстрые переходные процессы / пакеты |
BS EN/EN61000-4-4 |
Уровень 3, критерий A |
| Импульсные помехи |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ L-N, критерий A |
| Проводимые помехи |
BS EN/EN61000-4-6 |
Уровень 3, критерий A |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, критерий A |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Размеры
| Исполнение |
Габариты |
| Монтаж на печатную плату |
69.5 × 39 × 24 мм |
| С винтовыми клеммами |
91 × 39.5 × 28.5 мм |
Масса и упаковка
| Исполнение |
Масса |
Упаковка |
| Монтаж на печатную плату |
0.094 кг |
144 шт.; 14.5 кг; 0.94 куб. фута |
| С винтовыми клеммами |
0.113 кг |
120 шт.; 14.6 кг; 0.83 куб. фута |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12", завершенной параллельным соединением конденсатора 0.1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Снижение допустимой температуры окружающей среды при высоте более 2000 м составляет 3.5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно быть дополнительно проверено на соответствие директивам ЭМС.
