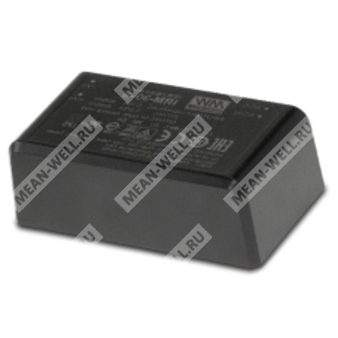

IRM-30-15 — встраиваемый AC/DC модульный источник питания 30 Вт с выходом 15 В для промышленной электроники.
Расшифровка партномера
| Партномер |
Расшифровка |
| IRM |
Серия модульных AC/DC источников питания Mean Well |
| 30 |
Номинальная мощность 30 Вт |
| 15 |
Выходное напряжение 15 В |
Назначение
IRM-30-15 представляет собой компактный модульный источник питания AC/DC для встраивания в конечное оборудование. Устройство преобразует универсальное сетевое переменное напряжение в стабилизированное постоянное напряжение 15 В и предназначено для промышленной автоматики, электронных приборов и оборудования с ограниченным объемом монтажа.
Особенности
- Компактное исполнение для печатного монтажа или исполнения с винтовыми клеммами.
- Универсальный вход 85–305 В переменного тока.
- Мощность 30 Вт.
- Потребление без нагрузки менее 0,1 Вт.
- Соответствие требованиям класса B по ЭМС без дополнительных внешних компонентов.
- Широкий рабочий температурный диапазон.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Изоляция класса II.
- Категория перенапряжения III.
- Подходит для оборудования с требованиями по низкому потреблению энергии в режиме холостого хода.
Применение
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование заводской автоматизации.
- Портативные электронные устройства.
Описание
IRM-30-15 — это миниатюрный модульный источник питания AC/DC мощностью 30 Вт в корпусе для монтажа на печатную плату или с винтовыми клеммами. Модуль рассчитан на универсальный диапазон входного напряжения 85–305 В переменного тока. Корпус выполнен из пластика, стойкого к воспламенению по классу 94V-0, а внутри применено силиконовое компаундирование для улучшения теплоотвода. Конструкция серии предназначена для установки в электронные и промышленные системы, где требуются малые габариты, низкое потребление без нагрузки и высокая надежность.
Серия IRM-30 обеспечивает соответствие мировым требованиям по низкому энергопотреблению и электромагнитной совместимости. Встроенный EMI-фильтр позволяет сохранять совместимость с нормами класса B без применения дополнительных внешних элементов. Модуль выполнен по классу II, то есть не требует подключения защитного проводника.
Электрические параметры
| Параметр |
Значение |
| Модель |
IRM-30-15 |
| Номинальное выходное напряжение |
15 В |
| Номинальный выходной ток |
2 А |
| Диапазон выходного тока |
0–2 А |
| Номинальная выходная мощность |
30 Вт |
| Пульсации и шум |
200 мВ п-п |
| Допуск по выходному напряжению |
±2,5% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Установка, время нарастания |
1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC |
| Время удержания |
40 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
85–305 В AC |
| Диапазон входной частоты |
47–440 Гц |
| Потребляемый ток |
0,75 А при 115 В AC; 0,5 А при 230 В AC; 0,375 А при 277 В AC |
| Пусковой ток |
Холодный пуск: 25 А при 115 В AC; 45 А при 230 В AC |
| КПД типовое |
88% |
| Ток утечки |
< 0,25 мА при 277 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
105–160% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
15,75–20,25 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, ограничение стабилитроном |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая влажность |
20–90% RH, без конденсации |
| Рабочая температура |
от -30 до +85 °C |
| Температура хранения и влажность |
от -40 до +85 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0–50 °C |
| Вибрация |
Синусоидальная, 10–500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z |
| Температурное дерейтингование |
См. график снижения нагрузки |
| Рабочая высота над уровнем моря |
2000 м |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
— |
Устойчивость к помехам
| Параметр |
Стандарт |
Уровень / примечание |
| ЭСР |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное излучаемое воздействие |
BS EN/EN61000-4-3 |
Уровень 3, критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, критерий A |
| Проводимые помехи |
BS EN/EN61000-4-6 |
Уровень 3, критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ L-N, критерий A |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, критерий A |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Безопасность
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1, EAC TP TC 004, IEC61558-1/-2-16, UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BSMI CNS15598-1 |
| Категория перенапряжения |
III, по EN62368-1; высота до 2000 м |
| Категория перенапряжения по IEC/EN 61558-1/-2-16 |
III, высота до 2000 м |
| Категория перенапряжения по IEC/EN/UL 62368-1 |
III, высота до 2000 м |
| Испытательное напряжение изоляции |
I/P-O/P: 4,2 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность, конструкция и размеры
| Параметр |
Значение |
| MTBF |
7713,0 тыс. ч, Telcordia SR-332 (Bellcore); 593,4 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты корпуса, печатный монтаж |
69,5 × 39 × 24 мм |
| Габариты корпуса, винтовые клеммы |
91 × 39,5 × 28,5 мм |
| Масса, печатный монтаж |
0,094 кг |
| Масса, винтовые клеммы |
0,113 кг |
Упаковка
| Исполнение |
Количество в упаковке |
Масса упаковки |
Объем упаковки |
| Печатный монтаж |
144 шт. |
14,5 кг |
0,94 CUFT |
| Винтовые клеммы |
120 шт. |
14,6 кг |
0,83 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- При высоте более 2000 м температурное дерейтингование составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Источнику питания следует подтверждать соответствие конечного оборудования требованиям ЭМС в составе всей системы.
