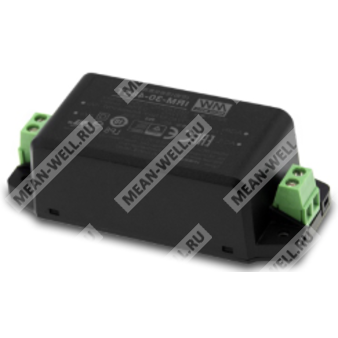

IRM-30-15ST - 30-ваттный AC/DC модуль питания для промышленного применения с винтовыми клеммами.
Расшифровка партномера
| Обозначение |
Расшифровка |
| IRM |
Серия компактных промышленных AC/DC модулей питания Mean Well |
| 30 |
Номинальная мощность 30 Вт |
| 15 |
Выходное напряжение 15 В |
| ST |
Исполнение с винтовыми клеммами |
Назначение и особенности
IRM-30-15ST представляет собой компактный модульный источник вторичного электропитания AC/DC мощностью 30 Вт, предназначенный для установки в промышленную аппаратуру, электронные приборы и средства автоматизации. Исполнение ST оснащено винтовыми клеммами и рассчитано на монтаж в составе конечного оборудования.
Изделие работает в широком диапазоне входного напряжения переменного тока 85...305 В и обеспечивает стабилизированное выходное напряжение 15 В постоянного тока при номинальном токе 2 А. Серия ориентирована на высокий КПД, низкое энергопотребление на холостом ходу, встроенные функции защиты и соответствие требованиям к промышленной электромагнитной совместимости и безопасности.
Особенности
- Компактное исполнение 2.74" × 1.54".
- Вариант монтажа: на печатную плату, в корпус или с винтовыми клеммами.
- Универсальный вход 85...305 В переменного тока.
- Потребление без нагрузки менее 0.1 Вт.
- Класс ЭМС B без дополнительных компонентов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS, за исключением версии 5 В.
Области применения
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Описание
IRM-30-15ST — это миниатюрный модульный AC/DC источник питания класса промышленной электроники, предназначенный для монтажа на печатные платы или использования в составе аппаратуры с винтовым подключением. Корпусные размеры и высокая степень интеграции делают его удобным для применения в компактных устройствах, где важны ограниченные габариты, малая рассеиваемая мощность и повышенная надежность.
Модуль допускает работу от сетей переменного тока с широким диапазоном входного напряжения, обеспечивает выход 15 В и рассчитан на длительную эксплуатацию в условиях промышленной среды. Встроенный EMI-фильтр и схема коммутационного преобразования позволяют снизить уровень помех и обеспечить соответствие требованиям по электромагнитной совместимости. Для повышения безопасности и устойчивости к аварийным режимам предусмотрены защиты от перегрузки, перенапряжения и короткого замыкания.
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
85...305 В переменного тока |
| Диапазон частоты сети |
47...440 Гц |
| Ток сети, тип. |
0.75 А при 115 В переменного тока; 0.5 А при 230 В переменного тока; 0.375 А при 277 В переменного тока |
| Пусковой ток, тип. |
Холодный пуск: 2 А при 115 В переменного тока; 4 А при 230 В переменного тока |
| Потребление без нагрузки |
Менее 0.1 Вт |
| КПД, тип. |
88% |
Параметры выхода
| Параметр |
Значение |
| Номинальное выходное напряжение |
15 В |
| Номинальный выходной ток |
2 А |
| Диапазон выходного тока |
0...2 А |
| Номинальная мощность |
30 Вт |
| Пульсации и шум, макс. |
200 мВ пик-пик |
| Допуск выходного напряжения |
±2.5% |
| Линейная стабилизация |
±0.5% |
| Стабилизация по нагрузке |
±1.0% |
| Установка, время нарастания |
1000 мс, 30 мс при 230 В переменного тока; 1500 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания, тип. |
40 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Защита
| Параметр |
Значение |
| Перегрузка |
105...160% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
15.75...20.25 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, ограничение стабилитроном |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход–выход: 4.2 кВ переменного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ток утечки |
Менее 0.25 мА при 277 В переменного тока |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая влажность |
20...90% RH, без конденсации |
| Рабочая температура |
-30...+85 °C |
| Температура хранения и влажность |
-40...+85 °C, 10...95% RH |
| Температурный коэффициент |
±0.03%/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 5G, по 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
| Категория перенапряжения |
III, согласно EN62368-1; высота до 2000 м |
| Рабочая высота |
2000 м |
Показатели надежности
| Параметр |
Значение |
| MTBF |
7713.0 тыс. ч, минимум, Telcordia SR-332 (Bellcore); 593.4 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
ЭМС
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Гармонический ток |
BS EN/EN61000-3-2 |
Класс A |
| Колебание напряжения |
BS EN/EN61000-3-3 |
— |
Помехоустойчивость
| Параметр |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, критерий A |
| Быстрые переходные процессы / всплески |
BS EN/EN61000-4-4 |
Уровень 3, критерий A |
| Проводимые помехи |
BS EN/EN61000-4-6 |
Уровень 3, критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, критерий A |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, критерий A |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал — 0.5 периода; 30% провал — 25 периодов; >95% прерывание — 250 периодов |
Соответствие стандартам
IEC62368-1, EAC TP TC 004, IEC61558-1/-2-16, UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BSMI CNS15598-1.
Габариты и конструкция
| Исполнение |
Размеры |
Примечание |
| Монтаж на печатную плату |
69.5 × 39 × 24 мм |
Длина × ширина × высота |
| Винтовые клеммы |
91 × 39.5 × 28.5 мм |
Длина × ширина × высота |
Упаковка
| Исполнение |
Масса |
Количество в упаковке |
Масса упаковки |
Объём |
| Монтаж на печатную плату |
0.094 кг |
144 шт. |
14.5 кг |
0.94 CUFT |
| Винтовые клеммы |
0.113 кг |
120 шт. |
14.6 кг |
0.83 CUFT |
Параметры пайки
| Параметр |
Значение |
| Пайка волной |
265 °C, 5 с максимум |
| Ручная пайка |
390 °C, 3 с максимум |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12", оконцованной параллельным конденсатором 0.1 мкФ и 47 мкФ.
- Допуск включает в себя установочный допуск, стабилизацию по линии и по нагрузке.
- Снижение допустимой температуры окружающей среды при высоте более 2000 м составляет 3.5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
Варианты исполнения серии
Серия IRM-30 включает выходные варианты 5 В, 12 В, 15 В, 24 В и 48 В. Обозначение ST соответствует исполнению с винтовыми клеммами.
