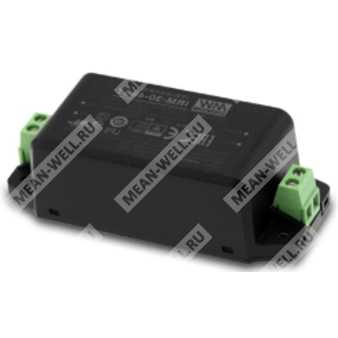

IRM-30-24ST - модульный AC/DC источник питания 24 В для промышленной электроники и автоматики.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| IRM | Серия компактных AC/DC модулей питания Mean Well |
| 30 | Номинальная мощность 30 Вт |
| 24 | Выходное напряжение 24 В |
| ST | Исполнение с винтовыми клеммами |
Краткое назначение
IRM-30-24ST представляет собой компактный встраиваемый модульный источник вторичного электропитания переменного/постоянного тока с гальванически развязанным выходом 24 В, предназначенный для монтажа в промышленной аппаратуре, средствах автоматизации и электронных устройствах.
Особенности
- Компактный модуль формата 30 Вт.
- Универсальный вход 85–305 В переменного тока.
- Низкое потребление без нагрузки: менее 0,1 Вт.
- Соответствие требованиям по электромагнитной совместимости класса B без дополнительных компонентов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II, отсутствие вывода FG.
- Категория перенапряжения III.
- Исполнение с винтовыми клеммами.
Применение
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Описание
IRM-30-24ST — это миниатюрный модульный AC/DC источник питания мощностью 30 Вт с выходным напряжением 24 В и винтовым присоединением. Конструктивно изделие предназначено для установки на печатные платы и в составе аппаратуры промышленного назначения. Модуль рассчитан на работу от широкого диапазона сетевого напряжения 85–305 В переменного тока, что обеспечивает универсальность применения в сетях различных регионов.
Корпус выполнен в компактном форм-факторе с размерами 91 × 39,5 × 28,5 мм для винтового исполнения. Внутренняя схемотехника включает входной EMI-фильтр, выпрямитель, узел коммутации мощности с ШИМ-управлением, выходной выпрямитель и схему обратной связи/контроля. Наличие встроенных фильтрующих компонентов обеспечивает выполнение требований по помехоэмиссии без дополнительных внешних цепей.
Выход 24 В рассчитан на номинальный ток 1,3 А. Модуль обеспечивает повышенную надёжность в промышленной эксплуатации, имеет защиту от перегрузки с режимом hiccup и защиту от перенапряжения с ограничением на уровне стабилитронного зажима. Для отвода тепла используется свободная конвекция, что упрощает интеграцию в конечное изделие.
Основные параметры
| Параметр | Значение |
| Серия | IRM-30 |
| Исполнение | ST, винтовые клеммы |
| Номинальная мощность | 30 Вт |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 1,3 А |
| Диапазон выходного тока | 0 … 1,3 А |
| Габариты | 91 × 39,5 × 28,5 мм |
Выход
| Параметр | Значение |
| Номинальное напряжение | 24 В |
| Номинальный ток | 1,3 А |
| Диапазон тока | 0 … 1,3 А |
| Номинальная мощность | 31,2 Вт |
| Пульсации и шум | 240 мВ п-п |
| Допуск выходного напряжения | ±2,5% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Уставка, время нарастания | 1000 мс, 30 мс при 230 В переменного тока; 1500 мс, 30 мс при 115 В переменного тока при полной нагрузке |
| Время удержания | 40 мс при 230 В переменного тока; 12 мс при 115 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 … 305 В переменного тока |
| Диапазон частоты сети | 47 … 440 Гц |
| КПД типовой | 88,5% |
| Входной ток типовой | 0,5 А при 230 В переменного тока; 0,375 А при 277 В переменного тока |
| Пусковой ток типовой | Холодный пуск: 45 А при 230 В переменного тока |
| Потребление без нагрузки | < 0,1 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 105% … 160% от номинальной выходной мощности |
| Режим защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 25,2 … 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 … +85 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура и влажность хранения | -40 … +85 °C, 10 … 95% RH |
| Температурный коэффициент | ±0,03%/°C, в диапазоне 0 … 50 °C |
| Высота эксплуатации | 2000 м |
Прочность, изоляция и соответствие требованиям
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 4,2 кВ переменного тока |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Класс изоляции | II |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
Электромагнитная совместимость
| Параметр | Значение |
| Помехоэмиссия, проводимые помехи | Класс B |
| Помехоэмиссия, излучаемые помехи | Класс B |
| Гармонические составляющие тока | Класс A |
| Фликер напряжения | Соответствие BS EN/EN61000-3-3 |
Устойчивость к помехам
| Параметр | Уровень / критерий |
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное электромагнитное поле | Уровень 3, критерий A |
| Быстрые переходные процессы | Уровень 3, критерий A |
| Скачки напряжения | Уровень 4, 2 кВ L-N, критерий A |
| Кондуктивные помехи | Уровень 3, критерий A |
| Магнитное поле промышленной частоты | Уровень 4, критерий A |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 7713,0 тыс. ч минимум, Telcordia SR-332 (Bellcore); 593,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Размеры | 91 × 39,5 × 28,5 мм |
| Масса изделия | 0,113 кг |
| Упаковка | 120 шт. / 14,6 кг / 0,83 куб. фута |
Примечания
| 1 | Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает в себя допуск установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | При высоте эксплуатации выше 2000 м для моделей без вентилятора требуется снижение температуры окружающей среды на 3,5 °C на 1000 м, для моделей с вентилятором — на 5 °C на 1000 м. |
| 5 | Источник питания рассматривается как самостоятельный узел, однако конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
Механическое исполнение
Исполнение с винтовыми клеммами: 91 × 39,5 × 28,5 мм.
Исполнение для монтажа на плату: 69,5 × 39 × 24 мм.
Монтаж: винтовые клеммы или монтаж на печатную плату.
Сведения по безопасности и стандартам
- IEC62368-1.
- UL62368-1.
- BS EN/EN62368-1.
- BS EN/EN60335-1.
- IEC61558-1/-2-16.
- BS EN/EN61558-1/-2-16.
- EAC TP TC 004.
- BSMI CNS15598-1.
