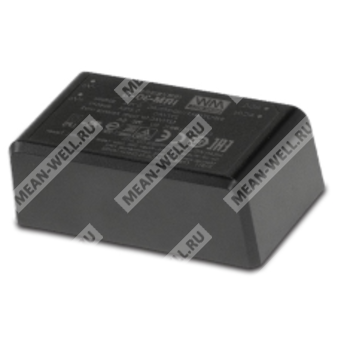

IRM-30-48 - компактный AC-DC модуль питания 48 В для промышленной электроники и систем автоматизации.
Расшифровка партномера
| Обозначение |
Расшифровка |
| IRM |
Серия компактных модульных AC-DC источников питания Mean Well |
| 30 |
Номинальная мощность 30 Вт |
| 48 |
Выходное напряжение 48 В |
Краткое описание
IRM-30-48 представляет собой миниатюрный модульный источник питания AC-DC для монтажа на печатную плату или с применением винтовых клеммных соединений. Устройство рассчитано на питание от универсальной сети переменного тока 85...305 В и предназначено для использования в промышленной автоматике, электронной аппаратуре, измерительных и бытовых устройствах, где требуется гальванически развязанное стабилизированное напряжение 48 В.
Изделие относится к классу II, не имеет вывода защитного заземления, содержит встроенный EMI-фильтр и обеспечивает соответствие требованиям по помехоэмиссии класса B без дополнительных внешних компонентов. Для серии характерны малые габариты, низкое потребление на холостом ходу и высокий КПД.
Особенности
- Компактный модульный AC-DC источник питания мощностью 30 Вт.
- Универсальный диапазон входного напряжения 85...305 В переменного тока.
- Выходное напряжение 48 В.
- Низкое потребление без нагрузки: менее 0,1 Вт.
- Соответствие классу помехоэмиссии B без дополнительных элементов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией.
- Класс изоляции II.
- Категория перенапряжения III.
- Исполнение для монтажа на печатную плату или с винтовыми клеммами.
Применение
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование заводской автоматизации.
- Портативные электронные устройства.
Описание
IRM-30-48 — это 30-ваттный миниатюрный источник питания модульного типа с размерами 69,5 × 39 × 24 мм в исполнении для монтажа на плату. Корпус залит силиконовым компаундом, что улучшает теплоотвод и повышает стойкость к вибрации, влаге и пыли. Серия рассчитана на прямую установку в печатные платы различного электронного и промышленного оборудования.
Благодаря широкому входному диапазону 85...305 В переменного тока модуль пригоден для эксплуатации в сетях 100/115/230/277 В без изменения схемы подключения. Встроенные цепи фильтрации и преобразования обеспечивают стабильную работу и высокую энергетическую эффективность. Для версии на 48 В типичный КПД достигает 90%.
Серия IRM-30 предназначена для применения в условиях ограниченного монтажного пространства. Исполнение без дополнительных компонентов обеспечивает удобство интеграции в конечное изделие, а высокая надежность делает модуль подходящим для промышленной и бытовой электроники.
Параметры
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
48 В |
| Номинальный ток |
0,63 А |
| Диапазон тока |
0...0,63 А |
| Номинальная мощность |
30,2 Вт |
| Пульсации и шум |
300 мВ п-п |
| Допуск выходного напряжения |
±2,5% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85...305 В переменного тока |
| Диапазон частоты сети |
47...440 Гц |
| КПД типовое |
90% |
| Потребляемый ток |
0,75 А / 115 В; 0,5 А / 230 В; 0,375 А / 277 В |
| Пусковой ток |
Холодный старт: 2 А / 115 В; 4 А / 230 В |
| Время установки |
1000 мс / 30 мс при 230 В; 1500 мс / 30 мс при 115 В, при полной нагрузке |
| Время удержания |
40 мс / 230 В; 12 мс / 115 В, при полной нагрузке |
| Потребление без нагрузки |
Менее 0,1 Вт |
Защита
| Параметр |
Значение |
| Перегрузка |
105...160% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Переход в режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение |
50,4...64 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание |
Есть |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -30 до +85 °C |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура хранения и влажность |
от -40 до +85 °C, 10...95% RH |
| Температурный коэффициент |
±0,03%/°C (0...50 °C) |
| Высота применения |
до 2000 м |
| Категория перенапряжения |
III |
Механические и монтажные данные
| Параметр |
Значение |
| Исполнение |
Монтаж на печатную плату |
| Габариты |
69,5 × 39 × 24 мм |
| Серия по корпусу |
IRM30 |
| Диаметр выводов |
1,0 мм |
| Температура пайки волной |
265 °C, 5 с макс. |
| Ручная пайка |
390 °C, 3 с макс. |
Масса, упаковка и ресурс
| Параметр |
Значение |
| Масса одного изделия |
0,094 кг |
| Упаковка |
144 шт. / 14,5 кг / 0,94 куб. фута |
| MTBF |
7713,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 593,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1, UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, IEC61558-1/-2-16, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
| Напряжение изоляции |
I/P-O/P: 4,2 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки |
Менее 0,5 мА / 2 277 В AC |
| Эмиссия ЭМС |
BS EN/EN55032 (CISPR32), CNS15936; класс B; гармонические составляющие по BS EN/EN61000-3-2: класс A; мерцание по BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС |
ESD по BS EN/EN61000-4-2: уровень 3, 8 кВ воздух, 4 кВ контакт, критерий A; радиопомехоустойчивость по BS EN/EN61000-4-3: уровень 3, критерий A; EFT/пачки по BS EN/EN61000-4-4: уровень 3, критерий A; наведённые помехи по BS EN/EN61000-4-6: уровень 3, критерий A; импульсные перенапряжения по BS EN/EN61000-4-5: уровень 4, 2 кВ L-N, критерий A; магнитное поле по BS EN/EN61000-4-8: уровень 4, критерий A; провалы и прерывания напряжения по BS EN/EN61000-4-11: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Для высот выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Источники питания рассматриваются как самостоятельные узлы, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. Для методики испытаний следует обращаться к документу по испытаниям ЭМС компонентных источников питания.
