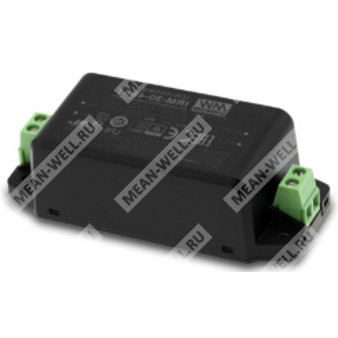

IRM-30-48ST - компактный AC/DC модуль питания 48 В для промышленной электроники и автоматизации.
Расшифровка партномера
| Позиция в партномере | Значение |
| IRM | Серия модульных источников питания |
| 30 | Номинальная мощность 30 Вт |
| 48 | Выходное напряжение 48 В |
| ST | Исполнение с винтовыми клеммами |
Общее описание
IRM-30-48ST — это малогабаритный модульный источник питания AC/DC мощностью 30 Вт, предназначенный для встраивания в электронную аппаратуру и промышленное оборудование. Модуль принимает универсальный сетевой вход 85–305 В переменного тока и формирует стабилизированное выходное напряжение 48 В постоянного тока. Исполнение ST выполнено в корпусе с винтовыми клеммами, что упрощает подключение в системах промышленной автоматики, измерительной и электронной аппаратуре.
Устройство относится к классу II, имеет встроенный EMI-фильтр, обеспечивает соответствие требованиям по электромагнитной совместимости и рассчитано на работу в широком диапазоне температур. Предусмотрены защиты от перегрузки и перенапряжения, а также гальваническая изоляция входа и выхода.
Особенности
- Компактный модуль питания AC/DC мощностью 30 Вт.
- Универсальный диапазон входного напряжения 85–305 В переменного тока.
- Исполнение с винтовыми клеммами.
- Низкое потребление на холостом ходу: менее 0,1 Вт.
- Класс изоляции II, без вывода защитного заземления.
- Встроенные EMI-цепи для соответствия требованиям по помехоустойчивости и помехоэмиссии.
- Охлаждение за счёт свободной конвекции.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Соответствие требованиям OVC III.
Применение
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 0,63 А |
| Диапазон тока | 0–0,63 А |
| Номинальная мощность | 30,2 Вт |
| Пульсации и шум, не более | 300 мВ п-п |
| Допуск на выходное напряжение | ±2,5% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Установка, время нарастания | 1500 мс, 30 мс при 115 В переменного тока; 1000 мс, 30 мс при 230 В переменного тока |
| Время удержания | 12 мс при 115 В переменного тока; 40 мс при 230 В переменного тока |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–305 В переменного тока |
| Диапазон частоты | 47–440 Гц |
| КПД, типовое значение | 90% |
| Пусковой ток, типовое значение | Холодный пуск: 5 А при 115 В переменного тока; 4 А при 230 В переменного тока; 2 А при 277 В переменного тока |
| Входной ток, типовое значение | 0,75 А при 115 В переменного тока; 0,5 А при 230 В переменного тока; 0,375 А при 277 В переменного тока |
| Потребление без нагрузки | Менее 0,1 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 105–160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 50,4–64 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | От -30 до +85 °C |
| Температура хранения и влажность | От -40 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Рабочая высота | 2000 м |
| Категория перенапряжения | III, согласно EN62368-1; высота до 2000 м |
Изоляция и электрическая прочность
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 4,2 кВ переменного тока |
| Сопротивление изоляции вход–выход | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ток утечки | Менее 0,5 мА / 277 В переменного тока |
ЭМС
| Параметр | Значение |
| Помехоэмиссия, проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Помехоэмиссия, излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Колебания напряжения | BS EN/EN61000-3-3 |
| Помехоустойчивость к электростатическим разрядам | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Помехоустойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3, критерий A |
| Помехоустойчивость к наведённым помехам | BS EN/EN61000-4-6, уровень 3, критерий A |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 4, L-N, критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95% провал на 0,5 периода, 30% провал на 25 периодов, >95% прерывание на 250 периодов |
Нормативное соответствие
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, EAC TP TC 004, IEC61558-1/-2-16, UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BSMI CNS15598-1 |
| ЭМС стандарты | BS EN/EN55035, BS EN/EN61000-6-2 |
Механические параметры
| Параметр | Значение |
| Исполнение | Винтовые клеммы |
| Габариты | 91 × 39,5 × 28,5 мм |
| Масса | 0,113 кг |
| Упаковка | 120 шт.; 14,6 кг; 0,83 CUFT |
| Размер корпуса | Case No. IRM30 |
MTBF
| Показатель | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 7713,0 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 593,4 тыс. ч минимум |
Пайка
| Параметр | Значение |
| Пайка волной | 265 °C, 5 с максимум |
| Ручная пайка | 390 °C, 3 с максимум |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к конденсатору 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте выше 2000 м.
5. Источник питания рассматривается как самостоятельное устройство, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. Для проведения испытаний рекомендуется руководство по испытаниям ЭМС для модульных источников питания.
