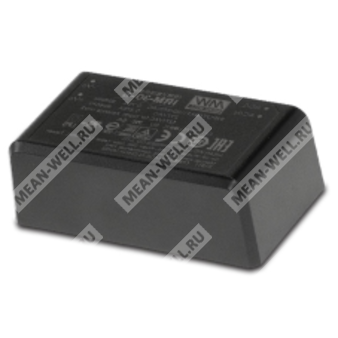

IRM-30-5 — AC-DC модульный источник питания 30 Вт для питания электронных и промышленных устройств от сети переменного тока.
Расшифровка партномера
| Обозначение | Значение |
|---|
| IRM | Серия компактных модульных источников питания AC-DC |
| 30 | Номинальная мощность 30 Вт |
| 5 | Выходное напряжение 5 В |
Краткое описание
IRM-30-5 — это миниатюрный модульный источник питания AC-DC мощностью 30 Вт, предназначенный для монтажа на печатную плату либо в исполнении со винтовыми клеммами. Изделие рассчитано на широкий диапазон входного напряжения 85–305 В~ и обеспечивает стабилизированное выходное напряжение 5 В для электронных приборов, промышленной автоматики и другого оборудования.
Конструкция ориентирована на высокую надёжность, низкое энергопотребление на холостом ходу и работу в промышленном температурном диапазоне. Встроенные элементы ЭМС-фильтрации обеспечивают соответствие требованиям по помехоустойчивости и электромагнитной эмиссии для класса B.
Особенности
- Компактное исполнение: 2.74" × 1.54".
- Монтаж на печатную плату или винтовые клеммы.
- Универсальный вход 85–305 В~.
- Потребление на холостом ходу менее 0.1 Вт.
- Соответствие ЭМС классу B без дополнительных компонентов.
- Широкий диапазон рабочей температуры: от −30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией.
- Изоляция класса II.
- Категория перенапряжения III.
- Соответствие требованиям для пассивного LPS, кроме исполнения на 5 В.
- Наличие исполнения для монтажа на печатную плату и исполнения со винтовыми клеммами.
Области применения
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Описание
IRM-30-5 представляет собой 30-ваттный миниатюрный AC-DC источник питания модульного типа с размерами 69.5 × 39 × 24 мм. Устройство предназначено для непосредственного монтажа на плату электронных приборов и промышленного оборудования. Широкий входной диапазон 85–305 В~ обеспечивает универсальность применения в сетях различного уровня.
Корпус выполнен в негорючем пластмассовом исполнении степени воспламеняемости 94V-0, а заливка силиконом повышает эффективность отвода тепла. Вариант с монтажом на печатную плату рассчитан на стойкость к вибрациям до 2G, а вариант со винтовыми клеммами — до 5G. Высокий КПД, достигающий 83% для исполнения 5 В, и чрезвычайно малое потребление без нагрузки делают изделие пригодным для систем, где важны энергетическая эффективность и минимальные потери в режиме ожидания.
Серия имеет конструктивное исполнение класса II, не содержит вывода защитного заземления и оснащена встроенными компонентами подавления электромагнитных помех. Это позволяет использовать модуль в оборудовании, для которого важны компактность, высокая надёжность и выполнение нормативных требований по ЭМС.
Таблица параметров — выход
| Параметр | IRM-30-5 |
|---|
| Выходное напряжение | 5 В |
| Номинальный выходной ток | 6 А |
| Диапазон выходного тока | 0–6 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум, максимум | 120 мВ п-п |
| Допуск по выходному напряжению | ±2.5% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±1.0% |
| Пуск, время нарастания | 1000 мс, 30 мс при 230 В~; 1500 мс, 30 мс при 115 В~ при полной нагрузке |
| Время удержания | 40 мс при 230 В~; 12 мс при 115 В~ при полной нагрузке |
Таблица параметров — вход
| Параметр | IRM-30-5 |
|---|
| Диапазон входного напряжения | 85–305 В~ |
| Диапазон входной частоты | 47–440 Гц |
| Потребляемый ток | 0.75 А при 115 В~, 0.5 А при 230 В~, 0.375 А при 277 В~ |
| Пусковой ток | Холодный пуск: 25 А при 115 В~, 45 А при 230 В~ |
| КПД, типовое значение | 83% |
| Потребление на холостом ходу | Менее 0.1 Вт |
Таблица параметров — защиты
| Параметр | IRM-30-5 |
|---|
| Перегрузка | 105–160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5.25–6.75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение на стабилитроне |
| Короткое замыкание | Защита реализована |
Таблица параметров — окружающая среда и эксплуатация
| Параметр | IRM-30-5 |
|---|
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | От −30 до +85 °C |
| Температура хранения и влажность | От −40 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0.03%/°C (0…50 °C) |
| Вибрация, вариант на плату | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Вибрация, винтовые клеммы | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки | Пайка волной: 265 °C, 5 с max; ручная пайка: 390 °C, 3 с max |
| Рабочая высота | 2000 м |
| Категория перенапряжения | III |
Таблица параметров — безопасность и ЭМС
| Параметр | IRM-30-5 |
|---|
| Стандарты безопасности | IEC62368-1, EAC TP TC 004, IEC61558-1/-2-16, UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BSMI CNS15598-1 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32), CNS15936; проводимые и излучаемые помехи — класс B; гармонические токи — класс A; фликер напряжения — соответствует BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | ESD — уровень 3, 8 кВ воздух, уровень 2, 4 кВ контакт, критерий A; радиочастотное излучение — уровень 3, критерий A; EFT/Burst — уровень 3, критерий A; Surge — уровень 4, 2 кВ L-N, критерий A; кондуктивные помехи — уровень 3, критерий A; магнитное поле — уровень 4, критерий A; провалы и прерывания — >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Напряжение изоляции | I/P-O/P: 4.2 кВ~ |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В= / 25 °C / 70% RH |
| Ток утечки | < 0.5 мА / 277 В~ |
| Класс изоляции | II |
Таблица параметров — надёжность и механические данные
| Параметр | IRM-30-5 |
|---|
| MTBF | 7713.0 тыс. ч минимум, Telcordia SR-332 (Bellcore); 593.4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Размеры, исполнение на плату | 69.5 × 39 × 24 мм |
| Размеры, исполнение с винтовыми клеммами | 91 × 39.5 × 28.5 мм |
| Масса, исполнение на плату | 0.094 кг |
| Масса, исполнение с винтовыми клеммами | 0.113 кг |
| Упаковка, исполнение на плату | 144 шт.; 14.5 кг; 0.94 куб. фута |
| Упаковка, исполнение с винтовыми клеммами | 120 шт.; 14.6 кг; 0.83 куб. фута |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В~, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0.1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Температурное снижение мощности при высоте более 2000 м составляет 3.5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источники питания рассматриваются как самостоятельные узлы, однако конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
