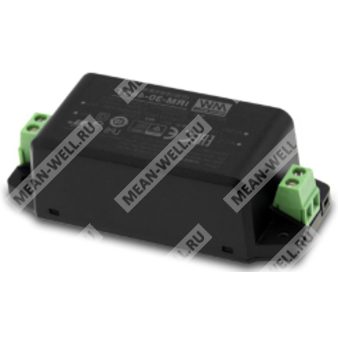

IRM-30-5ST - компактный AC/DC модульный источник питания 30 Вт с выходом 5 В и монтажом на винтовые клеммы.
Серия: IRM-30
Исполнение: Screw terminal style, вариант с винтовыми клеммами
Назначение: модульный источник питания для печатных плат и промышленной автоматизации, обеспечивающий преобразование переменного сетевого напряжения в стабилизированное постоянное напряжение 5 В.
Расшифровка партномера
| IRM | Серия компактных модульных AC/DC источников питания |
| 30 | Номинальная мощность 30 Вт |
| 5 | Выходное напряжение 5 В |
| ST | Исполнение с винтовыми клеммами |
Особенности
- Компактные габариты 2.74" × 1.54"
- Вариант монтажа на печатную плату, на корпус или с винтовыми клеммами
- Универсальный вход 85 ~ 305 В переменного тока
- Потребление без нагрузки менее 0.1 Вт
- Класс электромагнитной совместимости B без дополнительных компонентов
- Широкий рабочий температурный диапазон от -30 до +85 °C
- Защита от короткого замыкания, перегрузки и перенапряжения
- Охлаждение естественной конвекцией
- Класс изоляции II
- Категория перенапряжения III
- Соответствие требованиям LPS, кроме исполнения 5 В
Области применения
- Промышленное электротехническое оборудование
- Механическое оборудование
- Оборудование фабричной автоматизации
- Портативные электронные устройства
Описание
IRM-30-5ST представляет собой миниатюрный модульный AC/DC источник питания мощностью 30 Вт в корпусе 69.5 × 39 × 24 мм, предназначенный для монтажа в составе электронных приборов и систем промышленной автоматизации. Устройство рассчитано на питание от сети переменного тока в диапазоне 85 ~ 305 В и формирует стабилизированное выходное напряжение 5 В постоянного тока. Конструкция с заливкой силиконовым компаундом повышает теплоотвод, а исполнение с винтовыми клеммами облегчает подключение в конечном изделии. Модуль относится к классу II, не содержит вывода защитного заземления и оснащён встроенным EMI-фильтром, обеспечивающим соответствие требованиям по электромагнитной совместимости класса B.
Выход
| Модель | IRM-30-5ST |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 6 А |
| Диапазон тока | 0 ~ 6 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум, максимум | 120 мВ пик-пик |
| Допуск по выходному напряжению | ±2.5% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±1.0% |
| Диапазон перенапряжения | 5.25 ~ 6.75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Вход
| Диапазон входного напряжения | 85 ~ 305 В переменного тока |
| Диапазон частоты | 47 ~ 440 Гц |
| КПД, тип. | 83% |
| Входной ток, тип. | 0.75 А при 115 В переменного тока; 0.5 А при 230 В переменного тока; 0.375 А при 277 В переменного тока |
| Пусковой ток, тип. | Холодный пуск 25 А при 115 В переменного тока; 45 А при 230 В переменного тока |
| Время установки, тип. | 1000 мс при 230 В переменного тока; 1500 мс при 115 В переменного тока, при полной нагрузке |
| Время нарастания, тип. | 40 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания, тип. | 40 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
| Ток утечки | < 0.25 мА при 277 В переменного тока |
Защита
| Перегрузка | 105% ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 5.25 ~ 6.75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Рабочая температура | -30 ~ +85 °C |
| Рабочая температура при монтаже по кривой дерейтинга | См. кривую дерейтинга |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Испытание на вибрацию при хранении | 10 ~ 500 Гц, 5G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота | До 2000 м |
| Категория перенапряжения | III |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | I/P-O/P: 4.2 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Класс изоляции | II |
ЭМС
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Колебания напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3, уровень 3, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3, критерий A |
| Проводимая помеха | BS EN/EN61000-4-6, уровень 3, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 4, 2 кВ L-N, критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Надежность, размеры и упаковка
| MTBF | 7713.0 тыс. ч. минимум, Telcordia SR-332 (Bellcore); 593.4 тыс. ч. минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 91 × 39.5 × 28.5 мм |
| Габариты корпуса PCB mounting style | 69.5 × 39 × 24 мм |
| Масса PCB mounting style | 0.094 кг |
| Масса screw terminal style | 0.113 кг |
| Упаковка PCB mounting style | 144 шт./14.5 кг/0.94 CUFT |
| Упаковка screw terminal style | 120 шт./14.6 кг/0.83 CUFT |
Размеры
Исполнение с винтовыми клеммами: 91 × 39.5 × 28.5 мм, толщина 6.4 мм в зоне клеммного узла, шаг клеммной группы 23 мм, монтажные отверстия 4 × ø3.4 мм.
Исполнение для монтажа на печатную плату: 69.5 × 39 × 24 мм, выводы диаметром 1.0 мм, межосевые размеры по монтажной схеме согласно чертежу корпуса IRM30.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0.1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Дерейтинг температуры окружающей среды составляет 3.5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Источник питания рассматривается как независимый узел, но конечное оборудование должно дополнительно подтверждать соответствие всей системы требованиям ЭМС.
