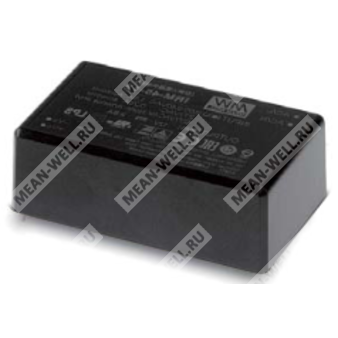

IRM-45-12
IRM-45-12 - AC/DC модульный источник питания 12 В для монтажа на печатную плату или под винтовые клеммы.
Назначение
IRM-45-12 представляет собой высоконадежный AC/DC преобразователь модульного исполнения мощностью 45,6 Вт с выходным напряжением 12 В. Компонент предназначен для установки на печатную плату или в исполнении с винтовыми клеммами, применяется в промышленной электронике, автоматике и встроенных системах питания.
Расшифровка партномера
| Обозначение | Расшифровка |
| IRM | Серия модульных AC/DC источников питания |
| 45 | Номинальная мощность серии 45 Вт |
| 12 | Выходное напряжение 12 В |
| Отсутствие суффикса ST | Исполнение для монтажа на печатную плату |
| Наличие суффикса ST | Исполнение с винтовыми клеммами |
Краткие особенности
- Компактный модульный источник питания 3.43"×2.05".
- Универсальный вход 85–305 В переменного тока.
- Низкое потребление на холостом ходу менее 0,15 Вт.
- ЭМС-класс B без дополнительных компонентов.
- Рабочий диапазон температур от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS, кроме версии 5 В.
Описание
IRM-45-12 — это миниатюрный модульный AC/DC источник питания мощностью 45 Вт, предназначенный для непосредственного монтажа на печатные платы различной электронной аппаратуры и оборудования промышленной автоматизации. Изделие обеспечивает универсальный диапазон входного напряжения 85–305 В переменного тока. Корпус выполнен из негорючего пластика стандарта 94V-0 и залит силиконовым компаундом, что улучшает тепловой отвод. Исполнение для монтажа на печатную плату соответствует требованиям по виброустойчивости до 2G, а исполнение с винтовыми клеммами — до 5G. Дополнительно серия обеспечивает высокую устойчивость к пыли и влаге.
При высокой эффективности до 88,5% и крайне малом потреблении без нагрузки менее 0,15 Вт серия удовлетворяет требованиям по снижению энергопотребления. Конструкция относится к классу II, не имеет вывода защитного заземления, содержит встроенные компоненты фильтрации ЭМС и обеспечивает соответствие EN55032 Class B. Помимо варианта для монтажа на печатную плату доступно исполнение со винтовыми клеммами.
Параметры
Выход
| Параметр | Значение для IRM-45-12 |
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 3,8 А |
| Диапазон выходного тока | 0–3,8 А |
| Номинальная выходная мощность | 45,6 Вт |
| Пульсации и шум | 150 мВп-п |
| Допуск выходного напряжения | ±2,5% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±1,0% |
| Уставка, время нарастания | 2000 мс, 30 мс при 115 В переменного тока и полной нагрузке |
| Время удержания | 12 мс при 115 В переменного тока |
Вход
| Параметр | Значение для IRM-45-12 |
| Диапазон входного напряжения | 85–305 В переменного тока |
| Диапазон частоты | 47–440 Гц |
| КПД типовое | 87,5% |
| Входной ток типовой | 0,9 А при 230 В переменного тока; 1,5 А при 115 В переменного тока |
| Пусковой ток типовой | 60 А при 230 В переменного тока; 30 А при 115 В переменного тока, холодный пуск |
| Ток утечки | < 0,25 мА при 277 В переменного тока |
Защита
| Параметр | Значение для IRM-45-12 |
| Перегрузка | 115–160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15,75–20,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение для IRM-45-12 |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | -30…+85 °C, с учетом кривой дерейтирования |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация, исполнение на печатную плату | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин, по осям X, Y, Z |
| Вибрация, исполнение с винтовыми клеммами | 10–500 Гц, 5G, 10 мин/цикл, в течение 60 мин, по осям X, Y, Z |
| Температура пайки | Пайка волной: 265 °C, 5 с максимум; ручная пайка: 390 °C, 3 с максимум |
| Высота эксплуатации | 2000 м |
Безопасность и ЭМС
| Параметр | Значение для IRM-45-12 |
| Стандарты безопасности | IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC III, высота до 2000 м; IEC/EN 60335-1: OVC II, высота до 2000 м |
| Испытательное напряжение | Вход–выход: 4,2 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия по проводам | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотная восприимчивость | BS EN/EN61000-4-3, уровень 3, критерий A |
| EFT/Burst | BS EN/EN61000-4-4, уровень 3, критерий A |
| Помехи по проводам | BS EN/EN61000-4-6, уровень 3, критерий A |
| Скачок напряжения | BS EN/EN61000-4-5, уровень 4, 2 кВ L-N, критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надежность
| Параметр | Значение для IRM-45-12 |
| MTBF по Telcordia SR-332 | 6451,1 тыс. часов, минимум |
| MTBF по MIL-HDBK-217F | 1212,1 тыс. часов, минимум при 25 °C |
Габаритные размеры
| Исполнение | Размеры | Масса | Упаковка |
| Монтаж на печатную плату | 87 × 52 × 29,5 мм | 0,195 кг | 60 шт.; 12,7 кг; 0,94 CUFT |
| Винтовые клеммы | 109 × 52 × 33,5 мм | 0,228 кг | 50 шт.; 12,4 кг; 0,56 CUFT |
Механическое исполнение
Корпус серии IRM-45 выполнен в двух вариантах: для монтажа на печатную плату и для установки с винтовыми клеммами. Габаритные и присоединительные размеры указаны в единицах мм с допуском ±1 мм. Для исполнения на печатную плату применяются выводы AC/L, AC/N, +V и -V; для исполнения ST используются винтовые клеммные соединители.
Применение
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование промышленной автоматизации.
- Портативные электронные устройства.
Примечания
1. Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает в себя допуск установки, регулирование по линии и регулирование по нагрузке.
4. При высоте эксплуатации более 2000 м действует температурное дерейтирование 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
5. Источник питания рассматривается как независимый узел, однако конечное оборудование должно дополнительно подтверждать соответствие требованиям ЭМС для всей системы.
Сведения по исполнению модели: без суффикса ST — монтаж на печатную плату; суффикс ST — винтовые клеммы.
