IRM-45-12ST
нет на складе

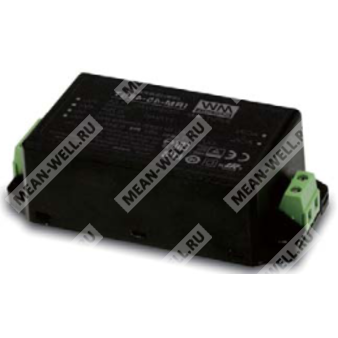

IRM-45-12ST - AC-DC модуль питания 12 В, 45 Вт для монтажа на печатную плату или через винтовые клеммы.
Модуль IRM-45-12ST представляет собой компактный высоконадежный импульсный AC-DC источник питания мощностью 45 Вт с универсальным входом 85–305 В AC, выходом 12 В DC и исполнением со винтовыми клеммами для промышленного применения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| IRM | Серия модульных AC-DC источников питания Mean Well |
| 45 | Номинальная мощность 45 Вт |
| 12 | Выходное напряжение 12 В |
| ST | Исполнение со винтовыми клеммами |
Особенности
- Компактное исполнение: 3.43" × 2.05".
- Исполнение для монтажа на печатную плату и вариант со винтовыми клеммами.
- Универсальный вход 85–305 В AC.
- Потребление без нагрузки менее 0.15 Вт.
- Класс ЭМС B без дополнительных компонентов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Поддержка LPS, кроме исполнения 5 В.
- Соответствие требованиям по ЭМС и безопасности для промышленного оборудования.
Применение
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование заводской автоматизации.
- Ручные электронные устройства.
Описание
IRM-45-12ST — это миниатюрный модульный источник питания AC-DC мощностью 45 Вт в негерметичном пластиковом корпусе с заливкой силиконом, предназначенный для непосредственного монтажа на печатные платы различных электронных приборов и систем промышленной автоматики. Модель обеспечивает универсальный диапазон входного напряжения 85–305 В AC. Конструкция с огнестойким корпусом из пластика класса V-0 и силиконовой компаундной заливкой улучшает тепловой отвод и повышает устойчивость к вибрации, пыли и влаге. Высокий КПД до 87.5% и крайне малое потребление без нагрузки ниже 0.15 Вт делают изделие пригодным для энергоэффективных систем с постоянной эксплуатацией. Серия IRM-45 соответствует требованиям к источникам питания класса II, не требует подключения защитного проводника и содержит встроенные компоненты фильтрации ЭМС.
Выходные параметры
| Параметр | Значение |
| Партномер | IRM-45-12ST |
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 3.8 А |
| Диапазон тока нагрузки | 0–3.8 А |
| Номинальная мощность | 45.6 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±2.5% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±1.0% |
| Время установки, нарастания | 2000 мс, 30 мс при 115 В AC; 1000 мс, 30 мс при 230 В AC |
| Время удержания | 12 мс при 115 В AC; 50 мс при 230 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85–305 В AC |
| Диапазон частоты сети | 47–440 Гц |
| КПД типовое | 87.5% |
| Пусковой ток, типовое значение | 30 А при 115 В AC; 60 А при 230 В AC |
| Ток потребления | 0.9 А при 230 В AC |
| Потребление без нагрузки | < 0.15 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 115–160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 15.75–20.25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание | Есть |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | -30…+85 °C (с учетом кривой дерейтингa) |
| Температура хранения и влажность | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0.03%/°C (0…50 °C) |
| Вибрация | Исполнение PCB: 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z Исполнение ST: 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | Пайка волной: 265 °C, 5 с максимум; ручная пайка: 390 °C, 3 с максимум |
| Рабочая высота | 2000 м |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4.2 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
| Эмиссия ЭМС | Проводимые помехи: BS EN/EN55032 (CISPR32), CNS15936, класс B Излучаемые помехи: BS EN/EN55032 (CISPR32), CNS15936, класс B Гармонические токи: BS EN/EN61000-3-2, класс A Колебания напряжения: BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | ESD: BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A Излучаемая устойчивость: BS EN/EN61000-4-3, уровень 3, критерий A EFT/Burst: BS EN/EN61000-4-4, уровень 3, критерий A Проведенная устойчивость: BS EN/EN61000-4-6, уровень 3, критерий A Сурж: BS EN/EN61000-4-5, уровень 4, 2 кВ L-N, критерий A Магнитное поле: BS EN/EN61000-4-8, уровень 4, критерий A Провалы и прерывания напряжения: BS EN/EN61000-4-11, >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Категория перенапряжения | III |
| Класс защиты | II |
| Ток утечки | < 0.25 мА / 277 В AC |
Надежность
| Параметр | Значение |
| MTBF | 6451.1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1212.1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и конструктивное исполнение
| Параметр | Значение |
| Исполнение | Со винтовыми клеммами |
| Корпус | Case No. IRM60 |
| Габариты | 109 × 52 × 33.5 мм |
| Обозначение на чертеже | IRM-45-xxST |
| Присоединительные размеры | AC/L, AC/N; +V, -V |
| Диаметр выводов AC/L, AC/N | 1 мм |
| Диаметр выводов +V, -V | 2 мм |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0.228 кг |
| Количество в упаковке | 50 шт. |
| Масса упаковки | 12.4 кг |
| Объем упаковки | 0.56 CUFT |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным конденсатором 0.1 мкФ и 47 мкФ.
- Допуск включает начальный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- Температурное снижение выходной мощности составляет 3.5% на 1000 м для безвентиляторных моделей и 5% на 1000 м для моделей с вентилятором при высоте более 2000 м.
- Источник питания рассматривается как независимое изделие, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
