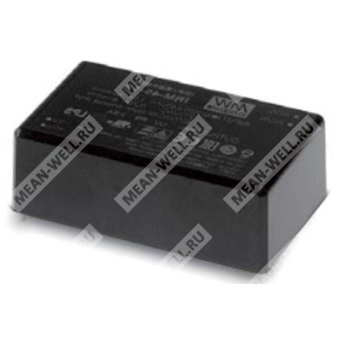

IRM-45-15 - модульный AC/DC источник питания 45 Вт для промышленной и электронной аппаратуры с выходом 15 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| IRM | Серия компактных модульных AC/DC источников питания Mean Well |
| 45 | Номинальная мощность 45 Вт |
| 15 | Выходное напряжение 15 В |
Назначение и особенности
IRM-45-15 представляет собой миниатюрный AC/DC модульный источник питания для монтажа на печатную плату или в исполнении с винтовыми клеммами. Изделие предназначено для преобразования универсального сетевого переменного напряжения в стабилизированное постоянное напряжение 15 В для питания промышленной, электронной и автоматизированной аппаратуры.
Серия отличается компактными габаритами, малым потреблением холостого хода, высокой эффективностью и встроенными средствами электромагнитной совместимости. Конструкция относится к классу II, не требует подключения защитного проводника, поддерживает широкий диапазон входного напряжения 85–305 В переменного тока и рассчитана на работу в промышленной среде.
Сведения о серии
- Компактный размер: 3.43" × 2.05".
- Исполнение для монтажа на печатную плату или с винтовыми клеммами.
- Универсальный вход 85–305 В переменного тока.
- Потребление холостого хода менее 0,15 Вт.
- Класс электромагнитной совместимости B без дополнительных компонентов.
- Диапазон рабочих температур: от -30 до +85 °C.
- Защита: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS, кроме варианта на 5 В.
- MTBF: 6451,1 тыс. ч по Telcordia SR-332; 1212,1 тыс. ч по MIL-HDBK-217F при 25 °C.
Применение
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование заводской автоматизации.
- Ручные электронные устройства.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 3,8 А |
| Диапазон тока нагрузки | 0–3,8 А |
| Номинальная мощность | 45,6 Вт |
| Пульсации и шум, максимум | 150 мВп-п |
| Допуск по выходному напряжению | ±2,5% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 2000 мс, 30 мс/115 В переменного тока при полной нагрузке |
| Время удержания | 12 мс/115 В переменного тока; 50 мс/230 В переменного тока |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85–305 В переменного тока |
| Диапазон частоты сети | 47–440 Гц |
| КПД типовое | 88,5% |
| Ток потребления, типовое | 0,75 А при 277 В переменного тока |
| Пусковой ток, типовое | Холодный старт: 30 А/115 В переменного тока; 60 А/230 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 115–160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15,75–20,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание | Есть |
Эксплуатационные и климатические параметры
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | от -30 до +85 °C, см. график температурного дерейтирования |
| Температура хранения, влажность | от -40 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | Вариант для печатного монтажа: 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; вариант ST: 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | Групповая пайка: 265 °C, 5 с максимум; ручная пайка: 390 °C, 3 с максимум |
| Высота эксплуатации | 2000 м |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Напряжение изоляции | Вход–выход: 4,2 кВ переменного тока |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ток утечки | < 0,25 мА при 277 В переменного тока |
| Стандарты безопасности | IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
| Стандарты ЭМС по излучению | BS EN/EN55032 (CISPR32), CNS15936; BS EN/EN61000-3-2; BS EN/EN61000-3-3 |
| Стандарты ЭМС по помехоустойчивости | BS EN/EN55035, BS EN/EN61000-6-2 |
Параметры ЭМС: излучение
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | Без нормируемого значения |
Параметры ЭМС: помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздушный; уровень 2, 4 кВ контактный, критерий A |
| Радиочастотное излучаемое воздействие | BS EN/EN61000-4-3 | Уровень 3, критерий A |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ L-N, критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Масса, размеры и упаковка
| Параметр | Значение |
| Исполнение | Монтаж на печатную плату |
| Габариты | 87 × 52 × 29,5 мм |
| Масса | 0,195 кг |
| Упаковка | 60 шт. / 12,7 кг / 0,94 куб. фута |
| Исполнение ST | С винтовыми клеммами |
| Габариты ST | 109 × 52 × 33,5 мм |
| Масса ST | 0,228 кг |
| Упаковка ST | 50 шт. / 12,4 кг / 0,56 куб. фута |
Примечания
1. Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. Для высоты эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
5. Источник питания рассматривается как независимое изделие, однако конечное оборудование должно быть дополнительно проверено на соответствие директивам ЭМС.
