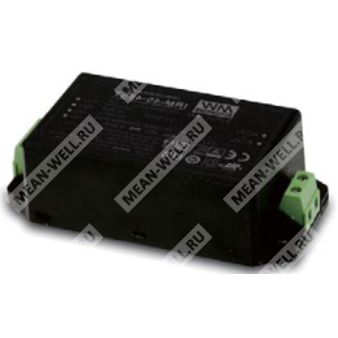

IRM-45-15ST
Особенности
Компактный размер 3.43" x 2.05"
Вариант для монтажа на плату, шасси или винтовой клеммный вариант
Универсальный диапазон входного напряжения 85~305В AC
Потребление энергии без нагрузки менее 0.15 Вт
EMI класс B без дополнительных компонентов
Широкий диапазон рабочих температур: -30~70°C
Защита: короткое замыкание / перегрузка / перенапряжение
Охлаждение путем свободной конвекции воздуха
Класс изоляции II
Категория перенапряжения III
Проходит испытания на соответствие LPS (только для 5В)
Применение
Промышленное электротехническое оборудование
Механическое оборудование
Оборудование для автоматизации производства
Портативные электронные устройства
Описание
IRM-45 – это миниатюрный AC-DC источник питания мощностью 45Вт (87*52*29.5мм), предназначенный для монтажа на печатную плату устройств различного электронного и индустриального оборудования. Этот продукт поддерживает универсальный диапазон входного напряжения 85~305В AC. Корпус из пластика с огнестойкостью 94V-0 и заполнение силиконом обеспечивают улучшенный отвод тепла. Модель для монтажа на плату (без обозначения) рассчитана на устойчивость к вибрации до 2G, а винтовая клеммная версия (ST) рассчитана на вибрацию до 5G; кроме того, конструкция обеспечивает защиту от пыли и влаги.
Благодаря высокому КПД до 90.5% и чрезвычайно низкому энергопотреблению в режиме холостого хода менее 0.15Вт серия IRM-45 соответствует глобальным требованиям по снижению энергопотребления электроники. Серия имеет класс изоляции II (без FG пина), встроенные фильтры для электромагнитной совместимости, обеспечивающие соответствие EN/EN55032 Класс B; высокоэффективная схема электромагнитной защиты защищает электронные компоненты от влияния внешних помех. Помимо варианта для монтажа на плату, серия IRM-45 также предлагается в виде моделей с винтовым клеммным соединением (ST).
Cпецификация
Модель: IRM-45-15ST
Выходные параметры
Напряжение постоянного тока: 15В
Номинальный ток: 3А
Диапазон рабочего тока: 0~3А
Номинальная мощность: 45Вт
Пульсации: 180мВ п.п. макс.
Допуск по напряжению: ±2.5%
Нестабильность по входному напряжению: ±0.5%
Нестабильность по нагрузке: ±0.5%
Время готовности, время нарастания выходного напряжения: 2000 мс, 30 мс / 115В AC при полной нагрузке
Время удержания напряжения: 12 мс / 115В AC при полной нагрузке
Входные параметры
Диапазон входного напряжения: 85~305В AC
Диапазон частоты: 47~440Гц
КПД (типовой): 87.5%
Потребляемый ток AC: 0.75А / 230В AC
Пусковой ток (стартовый ток): холодный старт 30A / 115В AC, 60A / 230В AC
Ток утечки: менее 0.25мА / 277В AC
Защита
Перегрузка: 115%~160% от номинальной мощности, режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Перенапряжение: 15.75~20.25В, тип защиты: отключение выходного напряжения, ограничение стабилитронным диодом
Окружающая среда
Рабочая влажность: 20~90% RH без конденсации
Рабочая температура: -30~+70°C (см. "Кривую снижения мощности")
Температура хранения, влажность: -40~+85°C, 10~95% RH
Температурный коэффициент: ±0.03%/°C (0~50°C)
Вибрация: винтовой клеммный вариант: 10~500Гц, 5G, 10 мин./1 цикл, в течение 60 мин. по осям X, Y, Z
Категория перенапряжения: III, в соответствии с EN62368-1, эксплуатация на высоте до 2000 метров
Рабочая высота: до 2000 метров
Стандарты безопасности и электромагнитная совместимость (EMS/EMI)
Стандарты безопасности: IEC62368-1, UL62368-1, TUV BS EN62368-1, BS EN60335-1, EAC TP TC 004, BSMI CNS14336
Испытательное напряжение: вход-выход: 4 кВ AC
Сопротивление изоляции: вход-выход: 100МОм / 500В DC / 25°C / 70% RH
ЭМС – эмиссия: • Кондуктивные помехи: BS EN/EN55032 (CISPR32), CNS13438, Класс B
• Излучаемые помехи: BS EN/EN55032 (CISPR32), CNS13438, Класс B
• Гармонические токи: BS EN/EN61000-3-2, Класс A
• Мерцание напряжения: BS EN/EN61000-3-3
ЭМС – устойчивость: • Электростатический разряд: BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ по контакту, критерий A
• Радиочастотные поля: BS EN/EN61000-4-3, уровень 3, критерий A
• Импульсные помехи (EFT/Burst): BS EN/EN61000-4-4, уровень 3, критерий A
• Грозовые импульсы (Surge): BS EN/EN61000-4-5, уровень 4, 2 кВ L-N, критерий A
• Кондуктивные помехи: BS EN/EN61000-4-6, уровень 3, критерий A
• Магнитное поле: BS EN/EN61000-4-8, уровень 4, критерий A
• Провалы и перерывы напряжения: BS EN/EN61000-4-11, >95% провал на 0,5 периода, 30% провал на 25 периодов, >95% перерыв на 250 периодов
• BS EN/EN55035, BS EN/EN61000-6-2
Прочие параметры
MTBF: 1212.1 тыс. часов мин. по MIL-HDBK-217F (25°C)
Габариты: винтовой клеммный вариант: 109*52*33.5 мм (Д*Ш*В)
Упаковка: винтовой клеммный вариант: 0.228 кг; 50 шт. / 12.4 кг / 0.56 куб. фута
Температура пайки: пайка волной: 265°C, 5 сек. макс.; ручная пайка: 390°C, 3 сек. макс.
Примечания
1. Все параметры, если специально не оговорено иное, измерены при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25°C.
