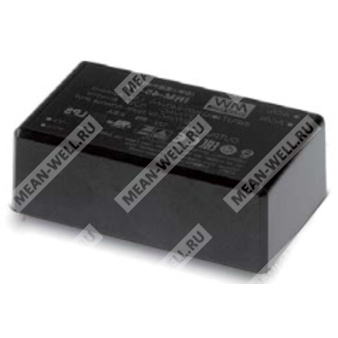

IRM-45-24 — AC-DC модульный источник питания 45 Вт с выходным напряжением 24 В для промышленной электроники.
Расшифровка партномера
| Обозначение |
Расшифровка |
| IRM |
Серия миниатюрных AC-DC модулей Mean Well |
| 45 |
Номинальная мощность 45 Вт |
| 24 |
Выходное напряжение 24 В |
Назначение
IRM-45-24 представляет собой высоконадежный импульсный источник питания AC-DC для монтажа на печатную плату или в исполнении с винтовыми клеммами. Модуль предназначен для питания промышленной электроники, средств автоматизации, измерительных и других электронных устройств, требующих стабилизированного напряжения 24 В постоянного тока.
Особенности
- Компактное исполнение класса 3.43" × 2.05".
- Монтаж на печатную плату или в варианте с винтовыми клеммами.
- Универсальный вход 85 ~ 305 В переменного тока.
- Потребление без нагрузки менее 0,15 Вт.
- Соответствие классу электромагнитной совместимости B без дополнительных компонентов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией.
- Изоляция класса II.
- Категория перенапряжения III.
- Прохождение требований LPS, кроме версии на 5 В.
- Модульная конструкция для применения в промышленной аппаратуре.
Области применения
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Описание
IRM-45-24 — это 45-ваттный миниатюрный модульный источник питания AC-DC размером 87 × 52 × 29,5 мм в исполнении для монтажа на печатную плату и 109 × 52 × 33,5 мм в исполнении с винтовыми клеммами. Устройство рассчитано на прямое питание от сети переменного тока с широким диапазоном входного напряжения 85 ~ 305 В и предназначено для преобразования сетевого напряжения в стабилизированное выходное напряжение 24 В.
Модуль выполнен в корпусе с заливкой силиконовым компаундом и оснащен встроенными элементами фильтрации электромагнитных помех. Это обеспечивает соответствие требованиям к помехоэмиссии без использования дополнительных внешних компонентов. Конструкция ориентирована на применение в изделиях, где важны малые габариты, высокая надежность, низкое потребление без нагрузки и устойчивость к неблагоприятным условиям эксплуатации.
Для версии на печатную плату применено исполнение для пайки в отверстия, а версия ST использует винтовые клеммы и повышенную вибростойкость. Модуль относится к классу II и не имеет вывода защитного заземления.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
24 В |
| Номинальный выходной ток |
1,9 А |
| Диапазон выходного тока |
0 ~ 1,9 А |
| Номинальная мощность |
45,6 Вт |
| Пульсации и шум |
200 мВ пик-пик |
| Допуск по напряжению |
±2,5% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Уставка, время нарастания |
2000 мс, 30 мс при 115 В~; 1000 мс, 30 мс при 230 В~ |
| Время удержания |
12 мс при 115 В~; 50 мс при 230 В~ |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 305 В~ |
| Диапазон частоты сети |
47 ~ 440 Гц |
| КПД типовой |
89,5% |
| Входной ток типовой |
0,75 А при 277 В~ |
| Пусковой ток типовой |
Холодный старт 60 А при 230 В~ |
| Пусковой ток типовой |
Холодный старт 30 А при 115 В~ |
| Потребление без нагрузки |
Меньше 0,15 Вт |
| Ток утечки |
< 0,25 мА / 277 В~ |
Защиты
| Параметр |
Значение |
| Перегрузка |
115% ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим прерывистого восстановления с автоматическим возвратом после устранения неисправности |
| Перенапряжение |
25,2 ~ 32,4 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание |
Есть |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая влажность |
20 ~ 90% RH без конденсации |
| Рабочая температура |
-30 ~ +85 °C |
| Температура хранения и влажность |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Рабочая высота |
2000 м |
Механические и монтажные данные
| Параметр |
Значение |
| Исполнение для монтажа на печатную плату |
87 × 52 × 29,5 мм |
| Исполнение с винтовыми клеммами |
109 × 52 × 33,5 мм |
| Масса исполнения для монтажа на печатную плату |
0,195 кг |
| Масса исполнения с винтовыми клеммами |
0,228 кг |
| Клеммы входа AC/L, AC/N |
Диаметр выводов 1φ |
| Клеммы выхода +V, -V |
Диаметр выводов 2φ |
Упаковка
| Параметр |
Значение |
| Монтаж на печатную плату |
60 шт. / 12,7 кг / 0,94 куб. фута |
| Винтовые клеммы |
50 шт. / 12,4 кг / 0,56 куб. фута |
Надежность
| Параметр |
Значение |
| MTBF по Telcordia SR-332 (Bellcore) |
6451,1 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F |
1212,1 тыс. ч, минимум при 25 °C |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 4,2 кВ~ |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В= / 25 °C / 70% RH |
| Стандарты безопасности |
IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC III, высота до 2000 м; IEC/EN 60335-1: OVC II |
Эмиссия ЭМС
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
--- |
Помехоустойчивость ЭМС
| Параметр |
Стандарт |
Уровень / примечание |
| ЭСР |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Излучаемая помехоустойчивость |
BS EN/EN61000-4-3 |
Уровень 3, критерий A |
| Быстрые электрические переходные процессы / пачки |
BS EN/EN61000-4-4 |
Уровень 3, критерий A |
| Скачки напряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ/L-N, критерий A |
| Проводимая помехоустойчивость |
BS EN/EN61000-4-6 |
Уровень 3, критерий A |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, критерий A |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Прочие параметры
| Параметр |
Значение |
| Частота преобразования |
65 кГц |
| Температура пайки волной |
265 °C, 5 с максимум |
| Температура ручной пайки |
390 °C, 3 с максимум |
Примечания
| 1 |
Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В~, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары длиной 12" и нагрузочного конденсатора 0,1 мкФ и 47 мкФ параллельно. |
| 3 |
Допуск включает уставку, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 |
При высоте эксплуатации выше 2000 м для безвентиляторных моделей применяется снижение температуры окружающей среды 3,5 °C на 1000 м, для моделей с вентилятором — 5 °C на 1000 м. |
| 5 |
Источники питания рассматриваются как независимые изделия, однако конечное оборудование должно дополнительно подтверждать соответствие требованиям ЭМС. Для проведения испытаний следует использовать рекомендации по тестированию ЭМС компонентов источников питания. |
