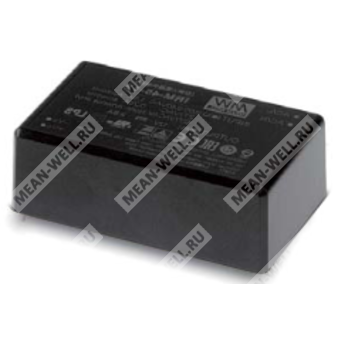

IRM-45-48
IRM-45-48 — сетевой AC/DC модульный источник питания 45 Вт для промышленной электроники.
Расшифровка партномера
| IRM | Серия модульных AC/DC источников питания Mean Well для монтажа на печатную плату или в варианте со винтовыми клеммами |
| 45 | Номинальная мощность серии: 45 Вт |
| 48 | Выходное напряжение: 48 В |
Краткое описание
IRM-45-48 представляет собой компактный высоконадежный модульный AC/DC источник питания мощностью 45 Вт с универсальным сетевым входом 85...305 В~ и выходом 48 В постоянного тока. Изделие предназначено для установки на печатную плату либо в исполнении со винтовыми клеммами, обеспечивает низкое потребление холостого хода, высокий КПД и встроенные функции защиты.
Назначение и область применения
Модуль применяется в промышленном электротехническом оборудовании, механических системах, оборудовании фабричной автоматизации и в портативных электронных устройствах.
Особенности
- Компактные габариты 3.43" × 2.05".
- Исполнение для монтажа на печатную плату или со винтовыми клеммами.
- Универсальный диапазон входного напряжения 85...305 В~.
- Потребление холостого хода менее 0,15 Вт.
- Класс ЭМС B без дополнительных компонентов.
- Широкий рабочий температурный диапазон от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет естественной конвекции.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS, кроме версии на 5 В.
Описание
IRM-45 — это миниатюрный AC/DC модульный источник питания с габаритами 87 × 52 × 29,5 мм, предназначенный для пайки на печатные платы различных электронных и промышленных устройств автоматизации. Универсальный диапазон входного напряжения 85...305 В~ позволяет применять изделие в сетях переменного тока разных стандартов. Корпус из негорючего пластика по классу V-0 и заливка силиконом повышают эффективность отвода тепла. Версия с монтажом на печатную плату обеспечивает стойкость к вибрации до 2G, а версия со винтовыми клеммами — до 5G. За счет высокого КПД до 90,5% и крайне низкого потребления без нагрузки менее 0,15 Вт серия подходит для систем с жесткими требованиями к энергетической эффективности. Конструкция без вывода защитного заземления выполнена по классу II и содержит встроенные компоненты ЭМС-фильтрации, что обеспечивает соответствие требованиям BS EN/EN55032 Class B.
Расшифровка модели
IRM-45-48: серия IRM, номинальная мощность 45 Вт, выходное напряжение 48 В.
Параметры
Выход
| Модель | IRM-45-48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 0,94 А |
| Диапазон тока | 0...0,94 А |
| Номинальная мощность | 45,12 Вт |
| Пульсации и шум | 300 мВ п-п |
| Допуск по выходному напряжению | ±2,5% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пуск, время нарастания | 1000 мс, 30 мс / 230 В~; 2000 мс, 30 мс / 115 В~ при полной нагрузке |
| Время удержания | 50 мс / 230 В~; 12 мс / 115 В~ при полной нагрузке |
Вход
| Диапазон входного напряжения | 85...305 В~ |
| Диапазон частоты | 47...440 Гц |
| КПД тип. | 90,5% |
| Пусковой ток тип. | Холодный пуск 60 А / 230 В~, 30 А / 115 В~ |
| Потребляемый ток переменного входа тип. | 0,75 А / 277 В~ |
| Потребляемый ток переменного входа тип. | 0,9 А / 230 В~ |
| Потребляемый ток переменного входа тип. | 1,5 А / 115 В~ |
| Потребление без нагрузки | < 0,15 Вт |
Защита
| Перегрузка | 115...160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 50,4...64,8 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание | Защита от короткого замыкания, указанная в документации как одна из основных функций |
Эксплуатационные условия
| Рабочая температура | -30...+85 °C, с учетом зависимости от нагрузки |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Рабочая высота | 2000 м |
Механические воздействия и тепло
| Вибрация, PCB-исполнение | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Вибрация, исполнение со винтовыми клеммами | 10...500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки волной | 265 °C, 5 с, максимум |
| Ручная пайка | 390 °C, 3 с, максимум |
| Охлаждение | Естественная конвекция |
Электрическая безопасность и ЭМС
| Напряжение изоляции | I/P-O/P: 4,2 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В= / 25 °C / 70% RH |
| Категория перенапряжения | III для IEC/EN 61558-1/-2-16 и IEC/EN/UL 62368-1; II для IEC/EN 60335-1 |
| Эмиссия ЭМС | Проводимые помехи: класс B; излучаемые помехи: класс B; гармонические токи: класс A; колебание напряжения: по BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | ESD: уровень 3, 8 кВ воздух, 4 кВ контакт, критерий A; радиочастотная устойчивость: уровень 3, критерий A; EFT/всплески: уровень 3, критерий A; Surge: уровень 4, 2 кВ L-N, критерий A; проводимые помехи: уровень 3, критерий A; магнитное поле: уровень 4, критерий A; провалы и прерывания: более 95% провал 0,5 периода, 30% провал 25 периодов, более 95% прерывания 250 периодов |
Надежность, размеры и упаковка
| MTBF | 6451,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1212,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты, PCB-исполнение | 87 × 52 × 29,5 мм |
| Габариты, исполнение со винтовыми клеммами | 109 × 52 × 33,5 мм |
| Масса, PCB-исполнение | 0,195 кг |
| Масса, исполнение со винтовыми клеммами | 0,228 кг |
| Упаковка, PCB-исполнение | 60 шт.; 12,7 кг; 0,94 CUFT |
| Упаковка, исполнение со винтовыми клеммами | 50 шт.; 12,4 кг; 0,56 CUFT |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В~ , номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12" и оконечной цепи из конденсаторов 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. Для высоты выше 2000 м температура окружающей среды должна быть снижена: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
5. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. Для проведения испытаний следует руководствоваться документом по ЭМС-испытаниям компонентных источников питания.
