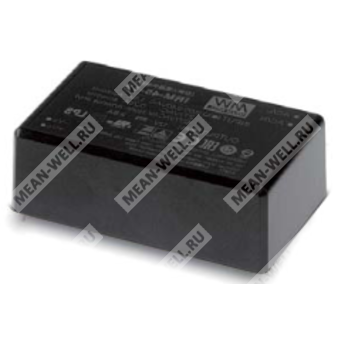

IRM-45-5
Особенности
Компактные размеры 3.43” x 2.05”
Монтаж на печатную плату, шасси или версия с винтовыми клеммами
Универсальный диапазон входного напряжения 85~305В AC
Потребляемая мощность без нагрузки менее 0,15 Вт
Класс B по ЭМС без дополнительных компонентов
Широкий диапазон рабочих температур: от -30°C до +70°C
Защита от короткого замыкания / перегрузки / перенапряжения
Охлаждение за счет естественной конвекции воздуха
Класс изоляции II
Категория перенапряжения III
Источник ограниченной мощности (LPS) (кроме 5В)
Применение
Промышленное электротехническое оборудование
Механическое оборудование
Оборудование автоматизации производства
Портативные электронные устройства
Описание
IRM-45 — это миниатюрный (87×52×29,5 мм) импульсный источник питания AC-DC мощностью 45Вт, предназначенный для установки на печатные платы электронных приборов или промышленного оборудования автоматизации. Данная продукция обеспечивает универсальный диапазон входного напряжения 85~305В AC. Корпус из самозатухающего пластика с классом огнестойкости 94V-0 и заливка силиконом обеспечивают эффективный отвод тепла. Версия с монтажом на печатную плату (без обозначения) выдерживает вибрации до 2G, а версия с винтовыми клеммами (ST) — до 5G; кроме того, корпус защищает от пыли и влаги.
Высокий КПД до 90,5% и очень низкое энергопотребление без нагрузки (менее 0,15 Вт) позволяют использовать серию IRM-45 для питания устройств с жесткими требованиями к энергосбережению. Данная серия источников питания имеет класс изоляции II (без заземляющего вывода FG), встроенные фильтры ЭМС, удовлетворяет стандарту EN/EN55032 Класс B, а высокоэффективная экранировка защищает находящуюся рядом электронную аппаратуру от электромагнитных помех. Помимо версии для печатного монтажа, серия IRM-45 также выпускается в исполнении с винтовыми клеммами (ST).
Cпецификация
Модель: IRM-45-5
Выходные параметры
Напряжение постоянного тока: 5В
Номинальный ток: 8А
Диапазон рабочего тока: 0 ~ 8A
Номинальная мощность: 40Вт
Пульсации и шум (максимум): 80мВ пик-пик
Допуск по выходному напряжению: ±2.5%
Нестабильность по входному напряжению: ±1.0%
Нестабильность по нагрузке: ±1.0%
Время готовности и нарастания выходного напряжения: 1000 мс, 30 мс / 230 В AC; 2000 мс, 30 мс / 115 В AC при полной нагрузке
Время удержания напряжения: 50 мс / 230 В AC; 12 мс / 115 В AC при полной нагрузке
Входные параметры
Диапазон входного напряжения: 85~305В AC
Диапазон частоты: 47 ~ 440 Гц
КПД: 83,5%
Потребляемый ток AC: 1.5А / 115В AC; 0.75А / 230В AC; 0.9А / 277В AC
Стартовый ток: Холодный запуск: 30А / 115В AC; 60А / 230В AC
Ток утечки: менее 0,25 мА / 277 В AC
Защита
Перегрузка: 115%~160% номинальной выходной мощности; тип защиты: режим прерывистого ограничения нагрузки (hiccup mode), автоматическое восстановление после устранения неисправности
Перенапряжение: 5,25 ~ 6,75В; тип защиты: отключение выходного напряжения, ограничение с помощью стабилитрона
Экологические параметры
Рабочая влажность: 20 ~ 90% относительной влажности, без конденсации
Рабочая температура: -30 ~ +70°C (см. график снижения мощности)
Температура и влажность хранения: -40 ~ +85°C, 10 ~ 95% относительной влажности
Температурный коэффициент: ±0,03%/°C (0~50°C)
Вибрация: Монтаж на плату: 10 ~ 500Гц, 2G, 10 минут/цикл, по 60 минут по каждой из осей X, Y, Z
Безопасность и ЭМС
Категория перенапряжения: III; в соответствии с EN62368-1, высота эксплуатации до 2000 метров
Стандарты безопасности: IEC62368-1, UL62368-1, TUV BS EN62368-1, BS EN60335-1, EAC TP TC 004, BSMI CNS14336-1
Испытательное напряжение: Вход-выход: 4кВ AC
Сопротивление изоляции: Вход-выход: 100МОм / 500В DC при 25°C и 70% относительной влажности
Электромагнитные помехи (ЭМС, эмиссия):
- Кондуктивные помехи: соответствует BS EN55032 (CISPR32), CNS13438, класс B
- Излучаемые помехи: соответствует BS EN55032 (CISPR32), CNS13438, класс B
- Гармонические токи: соответствует BS EN61000-3-2, класс A
- Фликер напряжения: соответствует BS EN61000-3-3
Устойчивость к ЭМС (иммунитет):
- ЭСД: уровень 3, 8кВ по воздуху; уровень 2, 4кВ по контакту, критерий A
- Радиопомехи: уровень 3, критерий A
- Быстрые переходные процессы/импульсные помехи: уровень 3, критерий A
- Импульсные перенапряжения: уровень 4, 2кВ L-N, критерий A
- Кондуктивное воздействие: уровень 3, критерий A
- Магнитное поле: уровень 4, критерий A
- Провал и прерывание напряжения: >95% провал (на 0,5 периода), 30% провал (на 25 периодов), >95% прерывание (на 250 периодов)
Другие параметры
MTBF (расчетное время безотказной работы): 6451,1 тыс. ч (Telcordia SR-332, Bellcore); 1212,1 тыс. ч (MIL-HDBK-217F, 25°C)
Габариты: Монтаж на плату: 87×52×29,5 мм (Д×Ш×В); с винтовыми клеммами: 109×52×33,5 мм (Д×Ш×В)
Упаковка: Монтаж на плату: 0,195 кг; 60 шт/12,7 кг/0,94 куб.фут; с винтовыми клеммами: 0,228 кг; 50 шт/12,4 кг/0,56 куб.фут
Температура пайки: Волновая пайка: 265°C, не более 5 сек.; ручная пайка: 390°C, не более 3 сек.
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются на полосе пропускания 20 МГц скрученными выводами длиной 12 дюймов с параллельно подключёнными конденсаторами 0,1 и 47 мкФ.
3. Допуск включает отклонение при установке, нестабильность по входному напряжению и нестабильность по нагрузке.
4. При эксплуатации на высоте более 2000 м (6500 футов) безвентиляторные модели имеют снижение мощности 3,5% на каждые 1000 м, а модели с вентилятором — 5% на каждые 1000 м.
5. Блок питания рассматривается как самостоятельное изделие, но финальное оборудование должно быть повторно протестировано на соответствие EMC директивам. Рекомендации по EMC испытаниям см. в документе “EMI testing of component power supplies”.
