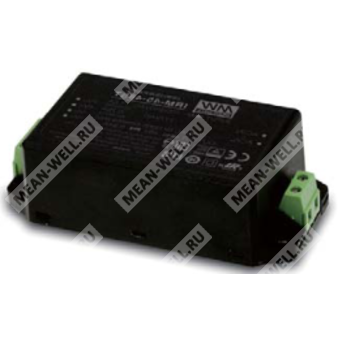

IRM-45-5ST
IRM-45-5ST - компактный 45-Вт AC/DC модуль питания 5 В для промышленной электроники и монтажа на плату.
IRM-45-5ST — это миниатюрный импульсный AC/DC источник питания мощностью 45 Вт серии IRM-45, предназначенный для монтажа на печатную плату и оснащённый винтовыми клеммами. Модель выдаёт стабилизированное напряжение 5 В постоянного тока, относится к классу промышленного оборудования и рассчитана на применение в автоматике, измерительной и встраиваемой электронике.
Расшифровка партномера
| Позиция в обозначении | Значение |
| IRM | Серия миниатюрных AC/DC модулей питания Mean Well |
| 45 | Номинальная мощность 45 Вт |
| 5 | Выходное напряжение 5 В |
| ST | Исполнение с винтовыми клеммами |
Особенности
- Компактное исполнение 3,43" × 2,05".
- Вариант монтажа на печатную плату, на шасси или с винтовыми клеммами.
- Универсальный вход 85–305 В переменного тока.
- Потребление без нагрузки менее 0,15 Вт.
- Соответствие классу электромагнитной совместимости B без дополнительных компонентов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции.
- Класс изоляции II.
- Категория перенапряжения III.
- Прохождение требований LPS, кроме исполнения на 5 В.
- Трёхлетний гарантийный срок в документе указан, в ответ не включён.
Применение
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Описание
IRM-45 — это 45-ваттный миниатюрный модульный источник питания размером 87 × 52 × 29,5 мм, выполненный по схеме AC/DC и предназначенный для установки на печатную плату. Устройство допускает универсальный диапазон входного напряжения 85–305 В переменного тока. Корпус выполнен из пластика класса V-0 по UL94, залит силиконовым компаундом, что улучшает теплоотвод. Модель с печатным монтажом обеспечивает стойкость к вибрации до 2G, а вариант с винтовыми клеммами — до 5G. Конструкция ориентирована на повышенную пыле- и влагостойкость. Серия характеризуется высокой эффективностью до 90,5 % и очень низким потреблением холостого хода менее 0,15 Вт, что делает её пригодной для систем с жёсткими требованиями к собственному энергопотреблению.
Серия относится к классу II и не имеет вывода защитного заземления. Встроенные EMI-фильтрующие элементы обеспечивают выполнение требований BS EN/EN55032 Class B. Для серии доступны также исполнение с винтовыми клеммами, что расширяет варианты интеграции в промышленную аппаратуру.
Расшифровка параметров по модели IRM-45-5ST
| Параметр | Значение |
| Серия | IRM-45 |
| Номинальное выходное напряжение | 5 В |
| Исполнение | ST, винтовые клеммы |
| Номинальная мощность | 45 Вт |
Выход
| Параметр | Значение для IRM-45-5ST |
| Выходное напряжение | 5 В |
| Номинальный ток | 8 А |
| Диапазон тока | 0–8 А |
| Номинальная мощность | 40 Вт |
| Пульсации и шум | 80 мВп-п |
| Допуск по напряжению | ±2,5 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±1,0 % |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–305 В переменного тока |
| Диапазон частоты сети | 47–440 Гц |
| КПД тип. | 83,5 % |
| Пусковой ток тип. | 30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Потребляемый ток AC тип. | 1,5 А / 115 В AC; 0,9 А / 230 В AC; 0,75 А / 277 В AC |
| Потребление без нагрузки | < 0,15 Вт |
| Время готовности | 1000 мс, 30 мс / 230 В AC при полной нагрузке |
| Время удержания | 50 мс / 230 В AC; 12 мс / 115 В AC при полной нагрузке |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 115–160 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 5,25–6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Рабочая температура | -30…+85 °C |
| Температура хранения и влажность | -40…+85 °C, 10–95 % RH |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…50 °C |
| Вибрация | Исполнение для печатного монтажа: 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Вибрация | Исполнение с винтовыми клеммами: 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | Пайка волной: 265 °C, 5 с max; ручная пайка: 390 °C, 3 с max |
| Рабочая высота | 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4,2 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Стандарты безопасности | IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
| Класс защиты по напряжению | IEC/EN 61558-1/-2-16: OVC III, до 2000 м |
| Класс защиты по напряжению | IEC/EN/UL 62368-1: OVC III, до 2000 м |
| Класс защиты по напряжению | IEC/EN 60335-1: OVC II, до 2000 м |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), CNS15936, Class B |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), CNS15936, Class B |
| Гармонические токи | BS EN/EN61000-3-2, Class A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ЭМС-устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3, критерий A |
| Устойчивость к EFT/Burst | BS EN/EN61000-4-4, уровень 3, критерий A |
| Устойчивость к перенапряжению | BS EN/EN61000-4-5, уровень 4, 2 кВ L-N, критерий A |
| Устойчивость к наведённым помехам | BS EN/EN61000-4-6, уровень 3, критерий A |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, >95 % провал 0,5 периода; 30 % провал 25 периодов; >95 % прерывания 250 периодов |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 6451,1 тыс. ч min, Telcordia SR-332 (Bellcore); 1212,1 тыс. ч min, MIL-HDBK-217F (25 °C) |
| Габариты исполнения с винтовыми клеммами | 109 × 52 × 33,5 мм |
| Масса исполнения с винтовыми клеммами | 0,228 кг |
| Упаковка исполнения с винтовыми клеммами | 50 шт.; 12,4 кг; 0,56 куб. фута |
| Габариты исполнения для печатного монтажа | 87 × 52 × 29,5 мм |
| Масса исполнения для печатного монтажа | 0,195 кг |
| Упаковка исполнения для печатного монтажа | 60 шт.; 12,7 кг; 0,94 куб. фута |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и нагрузочного конденсатора 0,1 мкФ + 47 мкФ параллельно.
3. Допуск включает в себя допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. Для высоты более 2000 м применяется температурная дерейтинг-кривая: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
5. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС; для проведения испытаний следует использовать документ Mean Well по испытаниям ЭМИ компонентов.
