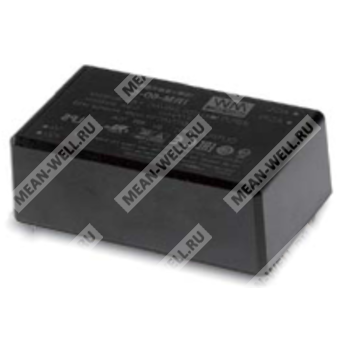

IRM-60-12 - 60-ваттный AC/DC модульный источник питания для печатного монтажа с выходом 12 В и высокой надежностью.
IRM-60-12 — это компактный промышленный AC/DC источник питания модульного типа мощностью 60 Вт, предназначенный для монтажа на печатную плату. Модель обеспечивает стабилизированное выходное напряжение 12 В и рассчитана на применение в промышленной электронике, оборудовании автоматизации и других устройствах, где требуются высокая надежность, малые габариты и низкое потребление без нагрузки.
Расшифровка партномера
| Партномер | Расшифровка |
| IRM | Серия модульных AC/DC источников питания Mean Well |
| 60 | Номинальная мощность 60 Вт |
| 12 | Выходное напряжение 12 В |
Особенности
- Компактные размеры: 3.43" × 2.05"
- Вариант исполнения для монтажа на печатную плату или с винтовыми клеммами
- Универсальный вход 85 ~ 305 В переменного тока
- Потребление холостого хода менее 0,15 Вт
- Уровень электромагнитных помех: класс B без дополнительных компонентов
- Широкий диапазон рабочей температуры: от -30 до +85 °C
- Защита от короткого замыкания, перегрузки и перенапряжения
- Охлаждение естественной конвекцией воздуха
- Класс изоляции II
- Категория перенапряжения III
- Соответствие требованиям LPS для исполнений, кроме 5 В
Области применения
- Промышленное электротехническое оборудование
- Оборудование механизации и приводной автоматики
- Оборудование фабричной автоматизации
- Портативные электронные устройства
Описание
IRM-60-12 представляет собой миниатюрный AC/DC модульный источник питания мощностью 60 Вт, предназначенный для непосредственной установки на печатную плату. Серия рассчитана на универсальный сетевой ввод 85 ~ 305 В переменного тока и обеспечивает стабилизированный выход 12 В постоянного тока. Конструкция содержит корпус из пластика с огнестойкостью 94V-0 и заливку силиконовым компаундом, что повышает теплоотвод и механическую стойкость. Исполнение для монтажа на печатную плату соответствует требованиям по вибростойкости до 2G, а вариант с винтовыми клеммами — до 5G.
Благодаря высокому КПД и крайне малому потреблению без нагрузки изделие подходит для современных электронных систем, где критичны энергосбережение и соответствие нормам по холостому ходу. Встроенный EMI-фильтр обеспечивает выполнение требований по электромагнитной совместимости класса B без внешних дополнительных компонентов.
Таблица параметров
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 5 А |
| Диапазон тока нагрузки | 0 ~ 5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум, максимум | 120 мВп-п |
| Допуск по выходному напряжению | ±2,5% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±1,0% |
| Время установления, время нарастания | 2000 мс, 30 мс при 115 В переменного тока; 1000 мс, 30 мс при 230 В переменного тока |
| Время удержания | 12 мс при 115 В переменного тока; 50 мс при 230 В переменного тока |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 305 В переменного тока |
| Диапазон частоты | 47 ~ 440 Гц |
| КПД, типовое значение | 87,5% |
| Пусковой ток, типовой | 30 А при 115 В переменного тока; 60 А при 230 В переменного тока |
| Входной ток, типовой | 1,0 А при 230 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 115% ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим с прерывистым восстановлением, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15,75 ~ 20,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение с помощью стабилитрона |
| Короткое замыкание | Защита имеется |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -30 ~ +85 °C |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота | 2000 м |
Электромагнитная совместимость
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотная восприимчивость | BS EN/EN61000-4-3, уровень 3, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3, критерий A |
| Помехоустойчивость по проводам | BS EN/EN61000-4-6, уровень 3, критерий A |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 4, 2 кВ L-N, критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Безопасность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 4,2 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC III, высота до 2000 м; IEC/EN 60335-1: OVC II |
| Соответствие стандартам | IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV EN62368-1, EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
Прочее
| Параметр | Значение |
| MTBF | 6433,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1226,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Температура пайки | Пайка волной: 265 °C, 5 с максимум; ручная пайка: 390 °C, 3 с максимум |
Габариты и исполнение
| Параметр | Значение |
| Исполнение | Печатный монтаж |
| Размеры корпуса | 87 × 52 × 29,5 мм (Д × Ш × В) |
| Масса | 0,195 кг |
| Упаковка | 60 шт./12,7 кг/0,94 куб. фута |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
4. Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
5. Источник питания рассматривается как автономный узел, однако конечное оборудование должно дополнительно подтверждать соответствие всей системы директивам ЭМС.
