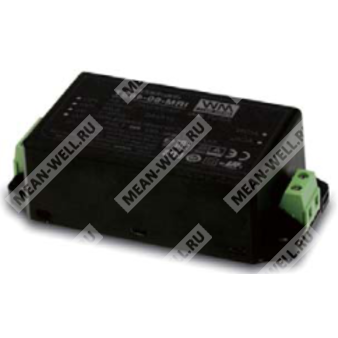

IRM-60-12ST
IRM-60-12ST - компактный AC-DC модуль питания 60 Вт для промышленной электроники с выходом 12 В и винтовыми клеммами.
Расшифровка партномера
| Позиция в партномере | Значение |
| IRM | Серия миниатюрных модулей питания |
| 60 | Номинальная мощность 60 Вт |
| 12 | Выходное напряжение 12 В |
| ST | Вариант с винтовыми клеммами |
Назначение и особенности
IRM-60-12ST представляет собой AC-DC преобразователь промышленного исполнения, предназначенный для установки в составе электронной аппаратуры, промышленного оборудования, средств автоматизации и устройств с ограниченным монтажным пространством. Изделие выполнено в компактном закрытом корпусе, допускает монтаж на печатную плату и относится к классу модулей с высоким уровнем надежности и низким потреблением без нагрузки.
Описание
Серия IRM-60 — это миниатюрные AC-DC модули мощностью 60 Вт, готовые к пайке или подключению через винтовые клеммы в зависимости от исполнения. Модель IRM-60-12ST имеет универсальный вход 85…305 В переменного тока, обеспечивает выход 12 В постоянного тока и предназначена для промышленной и общей электронной аппаратуры. Для серии характерны компактные размеры, высокая энергетическая эффективность, низкое потребление без нагрузки и встроенные схемы защиты. Вариант ST выполнен с винтовыми клеммами и рассчитан на повышенную устойчивость к вибрации.
Таблица расшифровки параметров серии
| Параметр | Значение для IRM-60-12ST |
| Серия | IRM-60 |
| Номинальная выходная мощность | 60 Вт |
| Выходное напряжение | 12 В |
| Исполнение | ST, винтовые клеммы |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0…5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 120 мВп-п |
| Допуск по напряжению | ±2,5% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Защита от перегрузки | 115%…160% от номинальной выходной мощности |
| Режим защиты от перегрузки | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 15,75…20,25 В |
| КПД типовое | 87,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…305 В переменного тока |
| Диапазон частоты сети | 47…440 Гц |
| Входной ток, тип. | 1,0 А при 230 В переменного тока |
| Пусковой ток, тип. | 60 А при 230 В переменного тока |
| Пусковой ток, тип. | 30 А при 115 В переменного тока |
| Время установки, тип. | 2000 мс при 115 В переменного тока, 30 мс при 115 В переменного тока при полной нагрузке |
| Время удержания, тип. | 12 мс при 115 В переменного тока |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Есть |
| Защита от перегрузки | Есть |
| Защита от перенапряжения | Есть |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30…+85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Напряжение изоляции вход-выход | 4,2 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Категория перенапряжения | III для IEC/EN 61558-1/-2-16; III для IEC/EN/UL 62368-1; II для IEC/EN 60335-1 |
| Иммунитет ЭМС | BS EN/EN55035, BS EN/EN61000-6-2 |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух, уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 3, критерий A |
| Электрические быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3, критерий A |
| Сурж | BS EN/EN61000-4-5, уровень 4, 2 кВ L-N, критерий A |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 3, критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, более 95% провал 0,5 периода; 30% провал 25 периодов; более 95% прерывание 250 периодов |
Надежность, масса, размеры и упаковка
| Параметр | Значение |
| MTBF | 6433,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1226,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты, исполнение на печатную плату | 87 × 52 × 29,5 мм |
| Габариты, исполнение с винтовыми клеммами | 109 × 52 × 33,5 мм |
| Масса, исполнение на печатную плату | 0,195 кг |
| Масса, исполнение с винтовыми клеммами | 0,228 кг |
| Упаковка, исполнение на печатную плату | 60 шт. / 12,7 кг / 0,94 куб. фута |
| Упаковка, исполнение с винтовыми клеммами | 50 шт. / 12,4 кг / 0,56 куб. фута |
Паяльные режимы
| Параметр | Значение |
| Пайка волной | 265 °C, 5 с, максимум |
| Ручная пайка | 390 °C, 3 с, максимум |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Снижение допустимой мощности по температуре окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Источник питания рассматривается как независимое изделие, однако конечное оборудование должно дополнительно подтверждать соответствие всей системы требованиям ЭМС.
